Задвижки стальные для трубопроводной арматуры — литые клиновые задвижки с выдвижным шпинделем и фланцевым присоединением для воды, пара, масла, нефти, жидких неагрессивных нефтепродуктов и природного газа. Их ставят запорным устройством там, где чугун не подходит по давлению или температуре: стальные модели раздела рассчитаны на PN от 1,6 до 16 МПа и среду до 425 °С. Цена и срок — по заявке, поставка по России и СНГ.
Что входит: задвижки стальные для трубопроводной арматуры по фигурам
| Фигура | Давление | Ряд Ду | Управление |
|---|---|---|---|

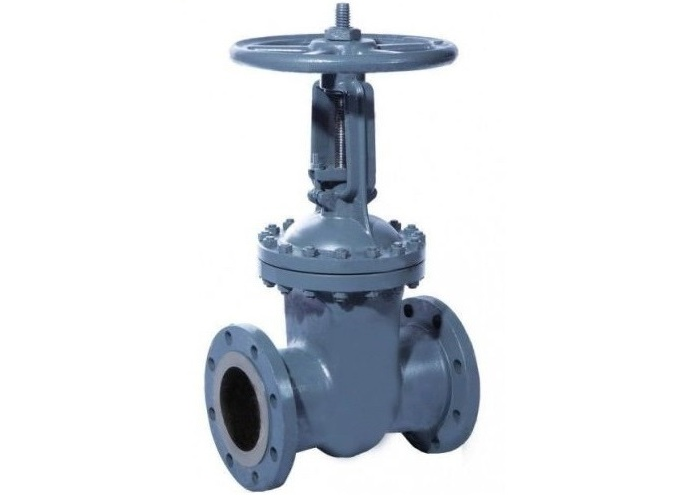

| Задвижка 30с41нж (ЗКЛ-2-16) стальная | PN 1,6 МПа (Ру16) | 50–400 | маховик |
| Задвижка 30с15нж (ЗКЛ-2-40) стальная | PN 4,0 МПа (Ру40) | 50–300 по каталогу МЗТА | маховик |
| Задвижка 31с945нж клиновая | Ру160 (16 МПа), у части поставщиков Ру250 | 50–250 | электропривод |
Технические характеристики: задвижки стальные для трубопроводной арматуры трёх фигур
| Параметр | 30с41нж | 30с15нж | 31с945нж |
|---|---|---|---|
| Корпус, крышка, клин | сталь 25Л | сталь 25Л | сталь 25Л или сталь 20 |
| Затвор | двухдисковый или упругий клин | упругий клин | одинарный упругий клин |
| Уплотнение | наплавка 07Х25Н13 и 13Х25Т | наплавка 07Х25Н13 и 13Х25Т | наплавка по типу 20Х13 |
| Температура среды | до 425 °С (МЗТА — от −40 до +450 °С) | от −40 до +450 °С по МЗТА | от −40 до +425 °С |
| Класс герметичности | А по ГОСТ 9544-2015 | А по ГОСТ 9544-2015 | А (по данным поставщика) |
| Фланцы | ГОСТ 33259-2015, исполнение B | ГОСТ 33259-2015, исполнение E | ГОСТ 33259-2015 |
Как выбрать задвижки стальные для трубопроводной арматуры
Обозначение по СТ ЦКБА 023-2007 подсказывает конструкцию. 30 и 31 — тип арматуры «задвижка», буква «с» — корпус из углеродистой стали, «лс» — из легированной, «нж» в конце — уплотнительные поверхности из коррозионно-стойкой стали. Двузначный индекс без цифры привода (41, 15) означает ручное управление маховиком, цифра 9 в начале трёхзначного индекса (945) — исполнение под электропривод. Ру в маркировке указывают в кгс/см²: Ру16 — PN 1,6 МПа, Ру40 — PN 4,0 МПа, Ру160 — 16 МПа.
Давление выбирают с запасом к рабочему, материал — по стойкости в среде: для углеродистой стали скорость коррозии не должна превышать 0,1 мм в год. Для северных объектов нужны холодостойкие модели из легированной стали: у МЗТА 30лс41нж из 20ГЛ работает при воздухе до −60 °С, 31лс945нж рассчитана на среду от −60 до +425 °С. При замене старой задвижки сверяйте строительную длину: ГОСТ 3706-93 даёт для одного давления несколько рядов, и разные заводы делают задвижки стальные для трубопроводной арматуры по разным рядам.
Установка и эксплуатация: задвижки стальные для трубопроводной арматуры на трубопроводе
Ручные задвижки DN до 300 ставят приводом вверх с отклонением от вертикали до 90° в любую сторону; задвижки под электропривод — до 90° для DN до 150 и до 30° для DN свыше 150 до 300, при отклонении нужна опора под корпус привода. Фланцы выставляют без перекосов, массу трубопровода на задвижку не передают. Опрессовку ведут давлением не более 1,25·PN. Обслуживаемые задвижки стальные для трубопроводной арматуры размещают на высоте не более 1,6 м от пола, выше — с площадками.
