Гидравлические элементы Emmegi
6 разделов
Гидравлические элементы Emmegi — раздел каталога с теплообменниками и принадлежностями Emmegi S.p.A. Здесь собраны аппараты, которые отводят тепло от масла гидросистемы водой или окружающим воздухом, автономные агрегаты охлаждения, комбинированные охладители для винтовых компрессоров, а также термостаты и регуляторы температуры, которые управляют вентилятором или потоком масла. Позиции, которые объединяет раздел «Гидравлические элементы Emmegi», подбираются по кодам каталога производителя.
Первый вопрос при подборе — чем охлаждать. Если на объекте есть оборотная или промышленная вода, смотрят кожухотрубные аппараты MG; если воды нет или машина мобильная — воздушно-масляные серии с электро- или гидромотором вентилятора. Когда основная линия неспокойна (пульсации, гидроудары, высокое давление), охлаждение выносят в отдельный контур с собственным насосом.
Что входит в раздел «Гидравлические элементы Emmegi»
| Подраздел | Что в нём | Когда выбирают |
|---|---|---|

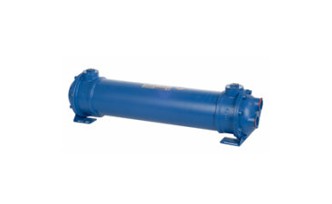

| Водяной теплообменник MG | кожухотрубные вода-масло MG, MGB из AISI 304, малые MGE | есть вода, нужна большая мощность при компактном корпусе |
| Воздушные теплообменники типов 2000K и 2000KBV | MG AIR 2000K, 2000KBV с байпасом, 2KS, HPV, MOBILE и запчасти | мобильная техника и гидростанции малой и средней мощности |
| Воздушные теплообменники НРА | HPA, HPA 2 PASS, HPA/2, COMPACT, TK, исполнения ATEX | большие расходы масла, промышленные гидростанции |
| Воздушные теплообменники SILENT EVO | автономные агрегаты SILENT EVO и RID с насосом | отдельный контур охлаждения, редукторы |
| Теплообменник CC | охладители CC для компрессоров, пластинчатые PB | винтовые компрессоры, компактный теплообмен вода-масло |
| Термостат Emmegi | термостаты TC2, TM46A1, регуляторы температуры | управление вентилятором и поддержание температуры в баке |
Технические характеристики: гидравлические элементы Emmegi
| Серия | Чем охлаждает | Расход масла | Предел по давлению и температуре |
|---|---|---|---|
| MG | вода | 10–450 л/мин | масло 12 бар, до 120 °C; вода 5 бар, до 70 °C |
| MGB (AISI 304) | вода | 30–800 л/мин | по таблице серии |
| MG AIR 2000K | воздух | 5–300 л/мин | радиатор 20 бар, до 120 °C |
| 2000KBV | воздух, встроенный байпас | 15–300 л/мин | радиатор 20 бар |
| HPA | воздух | 15–400 л/мин | радиатор 20 бар |
| SILENT EVO 3 | воздух, свой насос | 10–80 л/мин по модели | 6 бар, масло 20–93 °C |
| CC | воздух (масло и сжатый воздух компрессора) | 12–110 л/мин по модели | 13 бар |
Мощность водомасляных серий — 1–340 кВт, удельная мощность воздушных MG AIR — 0,026–1,420 кВт/°C, серий HPA — 0,210–7,780 кВт/°C.
Как выбрать гидравлические элементы Emmegi
Для воздушно-масляного аппарата считают удельную мощность: мощность к отводу делят на разность температур масла на входе и окружающего воздуха. В примере каталога 19,5 кВт при 90 л/мин масла ISO VG 32, масле 60 °C и воздухе 30 °C дают 0,65 кВт/°C — по этому числу и расходу модель находят на графике. Для MG вместо воздуха берут температуру воды, а таблицы дают мощность в л. с. при масле 55 °C и воде 20 °C.
Дальше решают, нужен ли встроенный байпас: на холодном вязком масле радиатор без него защищают внешним клапаном, а серии 2000KBV и HPV уже содержат клапан на 1,5 бар. Если серия неочевидна, пришлите данные — мы подберём позицию из раздела «Гидравлические элементы Emmegi» по расчёту. Для машин без сети переменного тока подходят вентиляторы 12 или 24 В постоянного тока или привод от гидромотора.
Установка и эксплуатация: гидравлические элементы Emmegi
Воздушный аппарат обычно ставят на сливную линию к баку, на опорах и гибких рукавах, с запасом места до стены; резкие скачки расхода и пульсации необратимо повреждают радиатор. Кожухотрубный MG подключают так, чтобы масло и вода шли противотоком. Рёбра радиатора чистят сжатым воздухом или водой параллельно рёбрам, трубки MG — ершом после снятия крышки.
