В разделе «Гидравлические элементы «Гидропривод»» — насосы. Позиции раздела — источники потока для гидросистем машин и гидростанций.
Подбор насоса этого ряда ведут по требуемой подаче при 1500 об/мин (5,5; 17,06 или 34,12 л/мин), давлению (20 или 32 МПа), направлению вращения (правое — У, любое — УР/Е) и мощности привода (2,2; 10,5 или 21 кВт). Насосы раздела создают поток в гидросистеме — от мобильной техники до стационарных станций. Подбор ведут по коду: в нём зашиты группа, вращение, объём и присоединение. Здесь шесть позиций с кодами производителя. Типоразмеры ряда различаются рабочим объёмом и давлением: Н400 — 4 см³ и 20 МПа, Н401 — 12,5 см³ и 32 МПа, Н403 — 25 см³ и 32 МПа; номинальная частота вращения у всех — 1500 об/мин. Максимальное давление на выходе — 28 МПа у Н400 и 40 МПа у Н401 и Н403; давление на входе — от 0,005 до 0,01 МПа; коэффициент подачи — 0,91.
Позиции раздела «Гидравлические элементы «Гидропривод»»
Перечень позиций с краткими данными.

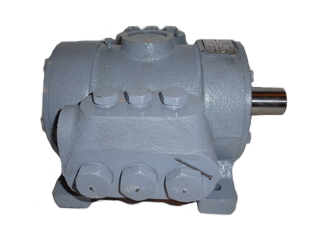

Н401УР: рабочий объём — 12,5 см³; номинальная подача — 17,06 ± 5 % л/мин при 1500 об/мин. Н400УР: направление вращения — любое (реверсивный, другое обозначение — Н400Е). Н401У: рабочий объём — 12,5 см³; номинальная подача — 17,06 ± 5 % л/мин при 1500 об/мин. Н400У: направление вращения — правое (нереверсивный); давление на выходе номинальное/максимальное — 20/28 МПа. Н403У: рабочий объём — 25 см³; номинальная подача — 34,12 ± 5 % л/мин при 1500 об/мин. Н403УР: рабочий объём — 25 см³; номинальная подача — 34,12 ± 5 % л/мин при 1500 об/мин.
Гидравлические элементы «Гидропривод» — технические характеристики
Данные каталога| Параметр | По каталогу |
|---|
| Группа | Гидравлические элементы «Гидропривод» |
| Тип изделий | Насосы |
| Число позиций | 6 |
Как выбрать позицию в группе «Гидравлические элементы «Гидропривод»»
Подача насоса определяется рабочим объёмом и оборотами привода — от них и начинайте подбор. Если насос стоит на гидростанции, сверьте его с муфтой и колоколом электродвигателя. В сдвоенном насосе параметры каждой секции считают отдельно. Предохранительный клапан настраивают ниже допустимого давления насоса. Сверьте направление вращения: насос правого вращения не заменит насос левого без переделки. В сдвоенном насосе обозначение каждой секции читается отдельно. Фланец, вал и порты должны совпасть с узлом машины — их проверяют до заказа, а не при монтаже.
КПД насоса Н400 — не менее 0,82, насосов Н401 и Н403 — не менее 0,85.
Установка и эксплуатация — Гидравлические элементы «Гидропривод»
Сверяйте код полностью — одна буква в обозначении меняет исполнение. Перед пуском насос и всасывающую линию заполняют рабочей жидкостью. Нет шильдика — направьте фото и размеры, сверим по каталогу. Чистоту жидкости поддерживают фильтрацией: износ шестерён начинается с загрязнения. Соединение с двигателем — через муфту, без жёсткой связи. Сухой пуск недопустим. Сопротивление на всасывании держите минимальным: короткая труба, плавные изгибы. Для замены полезно знать, на какой машине и в каком узле стоит изделие. Насосы работают на чистом минеральном масле с кинематической вязкостью от 17 до 213 мм²/с при температуре масла от +10 до +50 °C; температура окружающей среды — от 0 до +50 °C. Рекомендуемая рабочая жидкость — минеральное масло Тп-22 по ГОСТ 9972-74; класс чистоты рабочей жидкости — не грубее 14 по ГОСТ 17216-71. Перед пуском проверьте направление вращения привода. Параметры в тексте взяты из каталогов производителя, данные посредников не используются.
