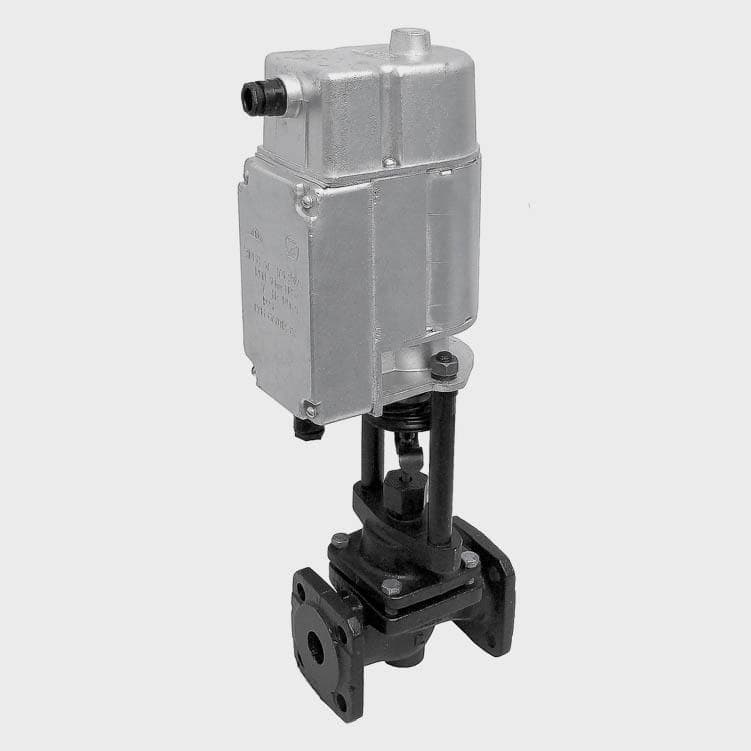

Клапан электромагнитный 15кч892п Ду25

Клапан электромагнитный 15кч892п Ду25

Цена: 4 000 руб.
Добавить в корзину

+7 (343) 361-89-99,

e-mail: info@99-t.ru


Доставка: Россия

15кч892п клапан электромагнитный запорный. Клапан предназначен для использования в качестве запорного устройства на трубопроводах для автоматического и дистанционного управления потоками воды и пара температурой до +150°С. Исполнение клапана — нормально-закрытый (НЗ), т.е. при отсутствии электропитания в сети затвор клапана закрыт. Клапан оснащен ручным дублером для открытия затвора клапана в случаи отсутствия электропитания на катушке электромагнита. Привод клапана – электромагнитный (переменный и постоянный ток 110В, 220В, 380В). Клапан 15кч892п изготавливается условными диаметрами: Ду25, Ду50, Ду65.

Технические характеристики и цена 15кч892п:

Марка/ОбозначениеПримечаниеДу,  ммСтроительная длина,  ммРу,  бар (кгс/см2)Масса,  кЦена, руб. вкл. НДС
15кч892п Ду25вода, пар2516016174000

Условия эксплуатации электромагнитного запорного клапана 15кч892п:

  • Температура рабочей среды: от +5 до + 150°С;
  • Температура окружающей среды: от +1 до +50°С;
  • Рабочая среда: вода, пар, воздух;
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69:  «У1»;
  • Направление потока среды: на золотник;

Технические данные электромагнитного запорного клапана 15кч892п:

  • Привод: электромагнитный (электромагнит ЭМ 38-37);
  • Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
  • Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
  • Установочное положение на трубопроводе: электромагнитом вверх, допустимое отклонение от вертикали не более 15° в любую сторону;
  • Регламентирующий документ: ТУ 26-07-1049-77, ТУ 3732-012-0021837-2003;
  • Класс герметичности по ГОСТ 9544-93:  «А»;
  • Номер чертежа: СЗ 21087;

Материалы основных деталей электромагнитного запорного клапана 15кч892п:

  • Материал изделия (корпус, крышка): КЧ 30-6;
  • Материал изделия (мембрана, уплотнение): фторопласт-4;
  • Материал изделия (кольцо в корпус): сталь 12х17;
  • Материал изделия (золотник): ЛС 59-1;

Показатели надежности электромагнитного запорного клапана 15кч892п:

  • Гарантийная наработка, циклов: 14 000;

Основные заводы производители электромагнитного запорного клапана 15кч892п:

  • Место производства: Россия;
  • Производитель 15кч892п: ОАО «Семеновский Арматурный завод».

Монтаж электромагнитного запорного клапана 15кч892п:

  • Клапан установить на горизонтальном трубопроводе электромагнитом вверх.
  • Направление движение среды в трубопроводе по стрелке на корпусе клапана.
  • При установке предусмотреть свободный доступ к верхней части электромагнита, а также возможность снятия боковой крышки для регулирования момента размыкания контактов.
  • Заземлить электромагнитный привод.
  • Присоединение электромагнита клапана 15кч892п производить в соответствии со схемой управления, через штуцеры, состоящие из гаек, и резинового уплотнения.

Правила хранения электромагнитного запорного клапана 15кч892п:

  • Клапаны хранить в закрытых складских помещениях в условиях гарантирующих их от повреждений, загрязнения и увлажнения.

Основные габаритные и присоединительные размеры электромагнитного запорного клапана 15кч892п:

Ду

25

L

160

B

90

H

485

H1

440

D

68

D1

85

b

14

d

14

50

L

230

B

125

H

510

H1

445

D

102

D1

125

b

18

d

16

65

L

290

B

140

H

550

H1

480

D

122

D1

145

b

20

d

18

Ду

L

B

H

H1

D

D1

b

d

25

160

90

485

440

68

85

14

14

50

230

125

510

445

102

125

18

16

65

290

140

550

480

122

145

20

18



Рабочая температура, напряжение, род тока электромагнитного запорного клапана 15кч892п в зависимости от исполнения:

(5…70)Т окружающей среды °С(-10…+45)Род токапеременныйНапряжение, В380
Таблица фигур Исполнение Рабочая среда Т рабочей среды °С Т окружающей среды °С Род тока Напряжение, В
15кч892п1м нормальное пар, вода (5…150) (-10…+40) постоянный 110
15кч892п2м нормальное пар, вода (5…150) (-10…+40) постоянный 220
15кч892п3м нормальное пар, вода (5…150) (-10…+40) переменный 220
15кч892п4м нормальное пар, вода (5…150) (-10…+40) переменный 380
15кч892р1м нормальное вода, воздух (5…70) (-10…+40) постоянный 110
15кч892р2м нормальное вода, воздух (5…70) (-10…+40) постоянный 220
15кч892р3м нормальное вода, воздух (5…70) (-10…+40) переменный 220
15кч892р4м нормальное вода, воздух (5…70) (-10…+40) переменный 380
15кч892п1эм экспортное пар, вода (5…150) (-10…+40) постоянный 110
15кч892п2эм экспортное пар, вода (5…150) (-10…+40) постоянный 220
15кч892п3эм экспортное пар, вода (5…150) (-10…+40) переменный 220
15кч892п4эм экспортное пар, вода (5…150) (-10…+40) переменный 380
15кч892р1эм экспортное вода, воздух (5…70) (-10…+40) постоянный 110
15кч892р2эм экспортное вода, воздух (5…70) (-10…+40) постоянный 220
15кч892р3эм экспортное вода, воздух (5…70) (-10…+40) переменный 220
15кч892р4эм экспортное вода, воздух (5…70) (-10…+40) переменный 380
15кч892п1тм тропическое пар, вода (5…150) (-10…+45) постоянный 110
15кч892п2тм тропическое пар, вода (5…150) (-10…+45) постоянный 220
15кч892п3тм тропическое пар, вода (5…150) (-10…+45) переменный 220
15кч892п4тм тропическое пар, вода (5…150) (-10…+45) переменный 380
15кч892р1тм тропическое вода, воздух (5…70) (-10…+45) постоянный 110
15кч892р2тм тропическое вода, воздух (5…70) (-10…+45) постоянный 220
15кч892р3тм тропическое вода, воздух (5…70) (-10…+45) переменный 220
15кч892р4тм тропическое вода, воздух (5…70) (-10…+45) переменный 380
