Вентиляторы, дымососы
10 разделов
В разделе «Вентиляторы, дымососы» — вентиляторы и дымососы. Позиции раздела — тягодутьевые машины и вентиляторы общего и специального назначения.
ВЦ 4-75 у Завода ВЕНТИЛЯТОР — радиальный (центробежный) вентилятор низкого давления одностороннего всасывания для местного и общего воздухообмена в промышленных, административных и общественных зданиях; допускается работа в составе технологического оборудования. Позиции раздела — тягодутьевые машины и вентиляторы общего и специального назначения. В коде — серия, типоразмер и исполнение. Варианты изготовления ВР 80-75 у Завода ВЕНТИЛЯТОР: общепромышленное из углеродистой стали; Ж2 — теплостойкое из углеродистой стали; К1 — коррозионностойкое из нержавеющей стали; К1Ж2 — коррозионностойкое теплостойкое из нержавеющей стали; есть и взрывозащищённые варианты. Климат: умеренный (У) от −45 до +40 °С, тропический (Т) от −10 до +45 °С, умеренно холодный и холодный (УХЛ/ХЛ) от −60 до +40 °С; категория размещения 2 и 3, категория 1 — при защите двигателя от осадков. Внутри — десять подразделов.
Что входит в раздел «Вентиляторы, дымососы»
Что есть в группе — с данными из каталога.
| Подраздел | Что внутри |
|---|---|
| Воздушно-тепловая установка ВТУ | четыре позиции; например ВТУ-8, ВТУ-6,3 |

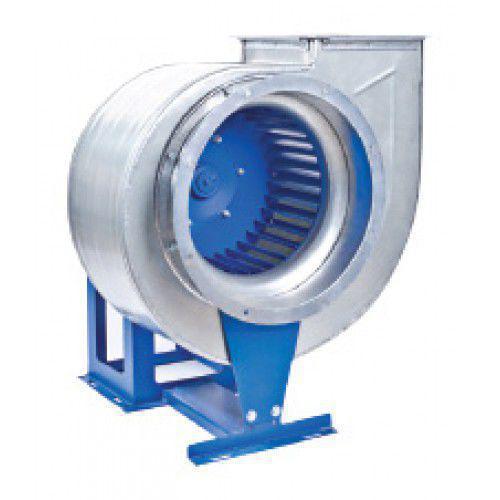

| Вентиляторы радиальные среднего давления | четырнадцать позиций; например ВЦ14-46-2, ВЦ14-46-2К |
| Вентиляторы радиальные высокого давления | позиции подраздела |

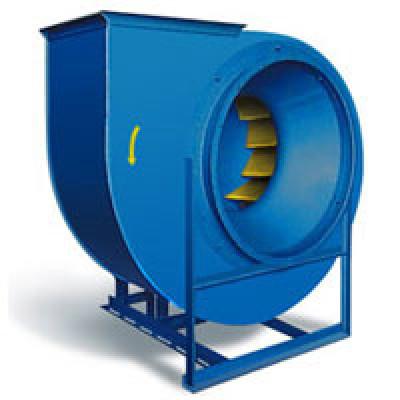

| Вентиляторы радиальные | девять позиций; к примеру ВР4-75-2,5, ВР4-75-3,15 |

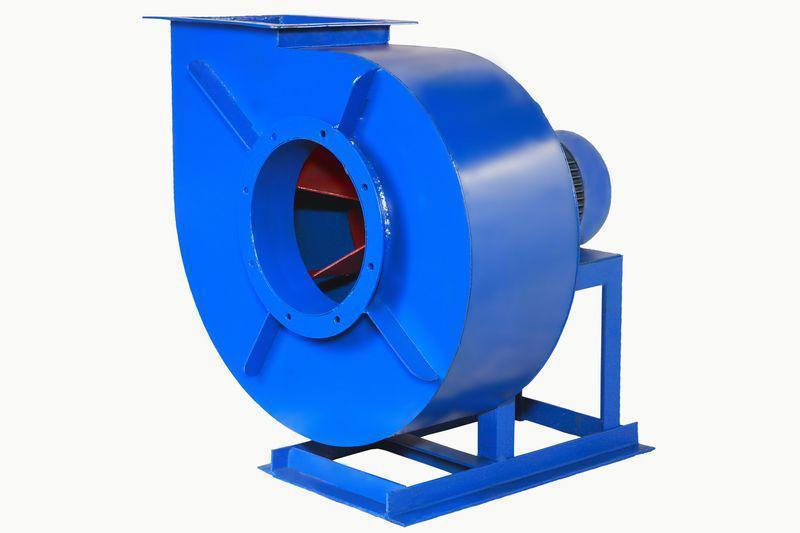

| Вентиляторы радиальные пылевые | десять позиций; например ВЦП-3,15, ВЦП-3,15К |

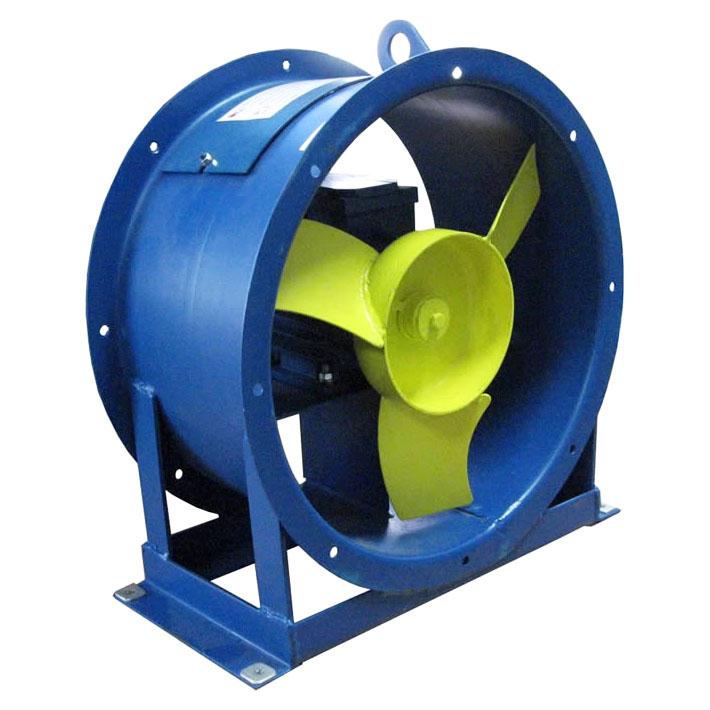

| Вентиляторы осевые | семнадцать позиций; например ВО12-300-3,15, ВО12-300-4 |
| Вентиляторы радиальные крышные | двадцать девять позиций; например ВКРМ-4, ВКРМ-5 |

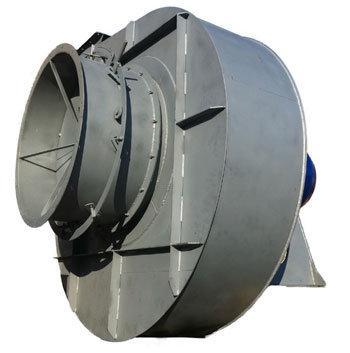

| Дымососы | тридцать шесть позиций; например ВД-2,5, ВД-2,7 |

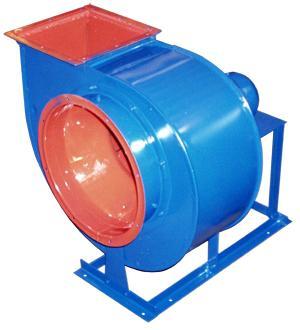

| Вентиляторы радиальные низкого давления | пятьдесят шесть позиций; например ВР80-75-2,5.1С, ВР80-75-2,5.1К1 |
| Вентиляторы канальные ВКП | тридцать восемь позиций; к примеру ВКП 40-20, ВКП 50-25 |
Подраздел «Вентиляторы канальные ВКП»: ВКП — вентилятор канальный прямоугольный с загнутыми вперёд лопатками для систем приточно-вытяжной вентиляции производственных, общественных и жилых зданий.
Технические характеристики: Вентиляторы, дымососы
| Показатель | По каталогу |
|---|---|
| Группа | Вентиляторы, дымососы |
| Поле кода «С (после «.1»: .1С, .1СЖ2)» | общепромышленное исполнение из углеродистой стали — прежнее обозначение «С» по таблице исполнений MOVEN |
| Код: ВЦ4-75 / ВЦ 4-75 / В-Ц4-75 | серия радиального (центробежного) вентилятора низкого давления с 12 загнутыми назад лопатками |
| Что в разделе | Вентиляторы и дымососы |
Как выбрать позицию в разделе «Вентиляторы, дымососы»
Направьте обозначение и данные двигателя — подберём аналог по таблицам. Типоразмер (номер) определяет диаметр колеса и размеры корпуса. Основа выбора — производительность и давление, которые требует сеть воздуховодов. Дымосос берут с учётом температуры дымовых газов и способа регулирования. Номер вентилятора = номинальный диаметр рабочего колеса в дециметрах: 2,5 → 250 мм, 3,15 → 315 мм, 4 → 400 мм, 5 → 500 мм, 6,3 → 630 мм, 8 → 800 мм, 10 → 1000 мм, 12,5 → 1250 мм. В обозначении «К1 (.1К1, .1К1Ж2)» — коррозионностойкое исполнение из нержавеющей стали (у Лиссант и MOVEN — 12Х18Н10Т), среда до +80 °С. Для пыльного или горячего воздуха нужны специальные исполнения — пылевые, дымоудаления, коррозионностойкие. Угол поворота корпуса сверяют с трассой воздуховода.

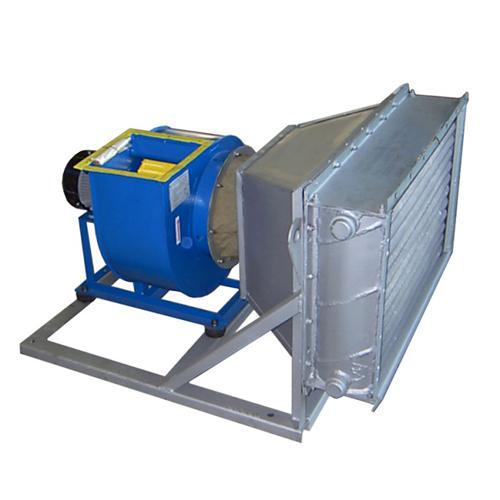

Подраздел «Воздушно-тепловая установка ВТУ»: воздушно-тепловые установки ВТУ, ТУ 4863-004-57375659-2003, предназначены для нагрева и перемещения воздуха в приточных камерах, воздушно-тепловых завесах, рециркуляционных установках, а также для нагрева производственных и бытовых помещений.
У Завода ВЕНТИЛЯТОР таблицы технических характеристик ВЦ 4-75 №2,5–12,5 (исполнения 1 и 5) совпадают строка в строку с таблицами ВР 80-75 тех же номеров: те же двигатели, производительность, давление и . ВР 80-75 №2,5 по данным Завода ВЕНТИЛЯТОР (исполнение 1, колесо на валу двигателя): номинальный диаметр колеса 250 мм, колесо с относительным диаметром 0,9–1,1; двигатели 0,12–0,75 кВт при 1450 и 2900 об/мин; производительность в рабочей зоне 370–2250 м³/ч (0,37–2,25 тыс. м³/ч); полное давление 55–1020 Па; масса 24–27 кг (по данным Завода ВЕНТИЛЯТОР); уровень звуковой мощности LpA 67 дБА при 1500 об/мин, 84 дБА при 3000 об/мин. Таблица совпадает с ВР 80-75 №3,15 того же завода. ВЦ 4-75 №3,15 по данным Завода ВЕНТИЛЯТОР (исполнение 1, колесо на валу двигателя): номинальный диаметр колеса 315 мм, колесо с относительным диаметром 0,9–1,1; двигатели 0,18–2,2 кВт при 1450 и 2900 об/мин; производительность в рабочей зоне 750–4510 м³/ч (0,75–4,51 тыс. м³/ч); полное давление 90–1790 Па; масса 33–41 кг (по данным Завода ВЕНТИЛЯТОР); уровень звуковой мощности LpA 74 дБА при 1500 об/мин, 92 дБА при 3000 об/мин. ВР 80-75 №3,15 по данным Завода ВЕНТИЛЯТОР (исполнение 1, колесо на валу двигателя): номинальный диаметр колеса 315 мм, колесо с относительным диаметром 0,9–1,1; двигатели 0,18–2,2 кВт при 1450 и 2900 об/мин; производительность в рабочей зоне 750–4510 м³/ч (0,75–4,51 тыс. м³/ч); полное давление 90–1790 Па; масса 33–41 кг (по данным Завода ВЕНТИЛЯТОР); уровень звуковой мощности LpA 74 дБА при 1500 об/мин, 92 дБА при 3000 об/мин.
Вентиляторы, дымососы: установка и эксплуатация
Если шильдик не читается, пришлите фото изделия и основные размеры — подберём по таблицам производителя. Сверяйте код целиком — одна буква в обозначении меняет исполнение. ВКР по каталогу Лиссант 2015 применяют в вытяжных системах вентиляции на кровлях промышленных и общественных зданий, с вентиляционной сетью и без неё; перемещаемая среда — невзрывоопасная, не выше 80 °С, твёрдые примеси не более 100 мг/м3; температура окружающей среды от минус 40 до плюс 40 °С; категория размещения 1 по ГОСТ 15150-69. Вентиляторы осевые ВО 12-300 (№ 3,15; 4; 5; 6,3; 8) — низкого давления, для систем вентиляции, кондиционирования и воздушного отопления и других производственных целей; конструктивное исполнение 1, общего назначения из углеродистой стали; окружающая среда от −40 до +40 °С, климатическое исполнение У, категории размещения 2 и 3, при защите двигателя от солнца и осадков — категория 1. ВЦП 7-40 (Инновент 2022): пылевые радиальные вентиляторы среднего и высокого давления, 6 лопаток рабочего колеса, загнутых вперёд, спиральный поворотный корпус одностороннего всасывания; для пылеочистных установок, пневмотранспорта сыпучих материалов, удаления стружки и опилок от станков; запылённость среды до 600 г/м³, температура до +80 °С; взрыво- и огнеопасные, липкие, волокнистые и химически агрессивные к металлам примеси не допускаются; схемы привода № 1 (напрямую) и № 5 (ременная передача); климат У и Т, категории 2 и 3, окружающая среда −40…+40 °С. После обкатки подтягивают крепёж. При замене укажите машину и узел, где стоит изделие: так проще проверить присоединение и исполнение. Рабочее колесо очищают от отложений — дисбаланс разрушает подшипники. Пыль в перемещаемой смеси — не более 100 мг/м3; предельная температура среды +80 °С для общепромышленного исполнения и +200 °С для теплостойкого; абразивы, химически активные компоненты, волокна и слипающаяся пыль недопустимы. Пуск ведут при прикрытом шибере, если так требует паспорт двигателя. Подшипниковые узлы обслуживают по графику: смазка и контроль нагрева. До пуска проворачивают колесо рукой. Направление вращения проверяют кратковременным пуском. ВЦП 7-40 выпускает и Завод ВЕНТИЛЯТОР: типоразмеры 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5, колесо с 6 лопатками, загнутыми вперёд, запылённость до 600 г/м³, температура среды до +80 °С, исполнения правого и левого вращения. Параметры в тексте взяты из каталогов производителя, данные посредников не используются.
