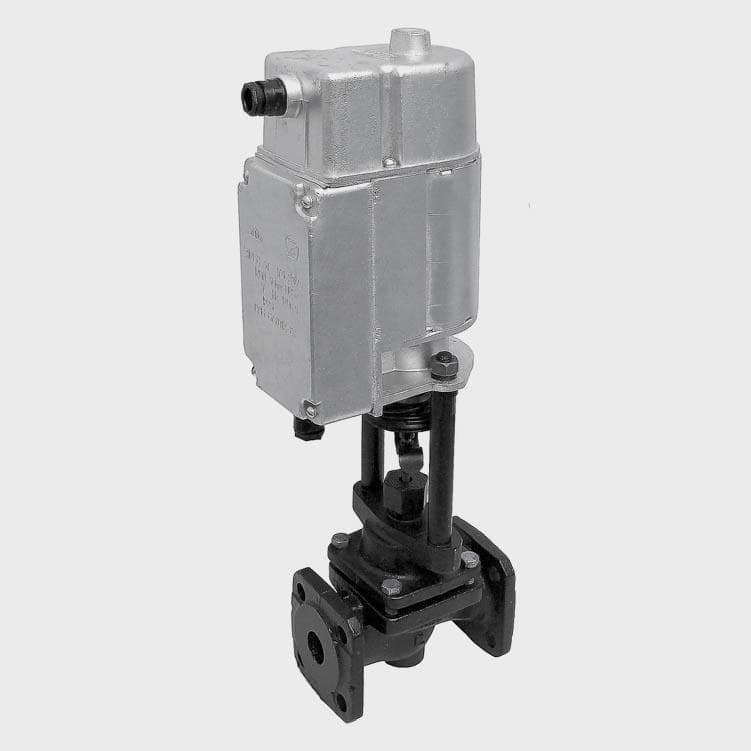

Клапан электромагнитный СВВ Ду50

Клапан электромагнитный СВВ Ду50

Цена: 10 000 руб.
Добавить в корзину

+7 (343) 361-89-99,

e-mail: info@99-t.ru


Доставка: Россия

СВВ клапан электромагнитный запорный. Клапан СВВ предназначен для использования в качестве запорного устройства на трубопроводах для автоматического и дистанционного управления потоками воды и пара температурой до +150°С. Тип действия клапан нормально-закрытый (НЗ), при отсутствии электропитания в сети затвор клапана закрыт. Клапан оснащен ручным дублером для открытия затвора клапана в случаи отсутствия электропитания на катушке электромагнита. Привод клапана – электромагнитный (переменный и постоянный ток 110В, 220В, 380В). Клапан СВВ изготавливается условными диаметрами: Ду25, Ду50, Ду65.

Технические характеристики и цена клапана СВВ

Марка/ОбозначениеПримечаниеДу,  ммСтроительная длина,  ммРу,  бар (кгс/см2)Масса,  кЦена, руб. вкл. НДС
Клапан СВВ Ду50вода, пар50230162110000

Условия эксплуатации электромагнитного запорного клапана СВВ:

  • Температура рабочей среды: от +5 до + 150°С;
  • Температура окружающей среды: от +1 до +50°С;
  • Рабочая среда: вода, пар, воздух;
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69:  У1;
  • Направление потока среды: на золотник;

Технические данные электромагнитного запорного клапана СВВ:

  • Привод: электромагнитный;
  • Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
  • Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
  • Установочное положение на трубопроводе: электромагнитом вверх, допустимое отклонение от вертикали не более 15о в любую сторону;
  • Регламентирующий документ: ТУ 26-07-1049-77, ТУ 3732-012-0021837-2003;
  • Класс герметичности по ГОСТ 9544-93:  «А»;
  • Номер чертежа: СЗ 21087;
  • Таблица-фигура: 15кч892п;

Материалы основных деталей электромагнитного запорного клапана СВВ:

  • Материал изделия (корпус, крышка): КЧ 30-6;
  • Материал изделия (мембрана, уплотнение): фторопласт-4;
  • Материал изделия (кольцо в корпус): сталь 12х17;
  • Материал изделия (золотник): ЛС 59-1;

Показатели надежности электромагнитного запорного клапана СВВ:

  • Гарантийная наработка, циклов: 14000;

Монтаж электромагнитного запорного клапана СВВ:

  • Клапан СВВ установить на горизонтальном трубопроводе электромагнитом вверх.
  • Направление движение среды в трубопроводе по стрелке на корпусе клапана.
  • При установке предусмотреть свободный доступ к верхней части электромагнита, а также возможность снятия боковой крышки для регулирования момента размыкания контактов.
  • Заземлить электромагнитный привод клапана СВВ.
  • Присоединение электромагнита производить в соответствии со схемой управления, через штуцеры, состоящие из гаек, и резинового уплотнения.

Правила хранения электромагнитного запорного клапана СВВ:

  • Клапаны хранить в закрытых складских помещениях в условиях гарантирующих их от повреждений, загрязнения и увлажнения.

Устройство электромагнитного запорного клапана СВВ:

Основные габаритные и присоединительные размеры электромагнитного запорного клапана СВВ:

Ду

25

L

160

B

90

H

485

H1

440

D

68

D1

85

b

14

d

14

50

L

230

B

125

H

510

H1

445

D

102

D1

125

b

18

d

16

65

L

290

B

140

H

550

H1

480

D

122

D1

145

b

20

d

18

Ду

L

B

H

H1

D

D1

b

d

25

160

90

485

440

68

85

14

14

50

230

125

510

445

102

125

18

16

65

290

140

550

480

122

145

20

18
