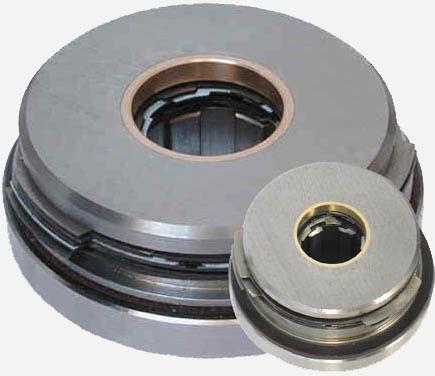

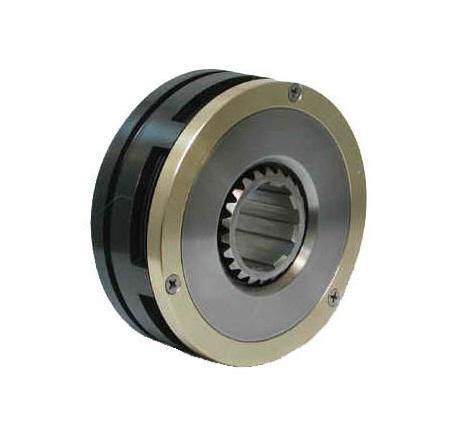

Муфты ЭТМ

Функциональные свойства изделия

Электромагнитные муфты:

  • защищают двигатель от перегрузки;
  • сохраняют плавность крутящего момента;
  • смягчают удары и толчки.

Сферы применения ЭТМ

Изделие широко используют в станках для машиностроительной, металлургической, текстильной, хлебопекарной, автомобильной, атомной и др. промышленностях, а также в нефтедобыче и энергетической отрасли. Популярность устройства обусловлена наличием ряда преимуществ.

Главные достоинства:

  • Быстрый и плавный запуск механизма двигателя;
  • Защита от импульсных нагрузок для станков;
  • Двигатель не подстраивается под нужный темп, и не работает вхолостую. Благодаря быстрой перестройке тепловой баланс станка остается на допустимом уровне.

В труднодоступных для осмотра местах, на валах с большими пролетами и низкой изгибной жесткостью устанавливают электромагнитную подшипниковую муфту бесконтактного исполнения.

Расшифровка условных обозначений муфты ЭТМ:

ЭТМ ХХХ — YZ

(ЭТМ 104-2А)-пример

Э - электромагнитная, Т - трения, М - муфта

ХХ - первые две цифры, обозначают габарит электромагнитной фрикционной муфты (например ЭТМ-09., ЭТМ-10., ЭТМ-11.,ЭТМ-12.), Х - третья цифра, обозначает конструктивное исполнение муфты:

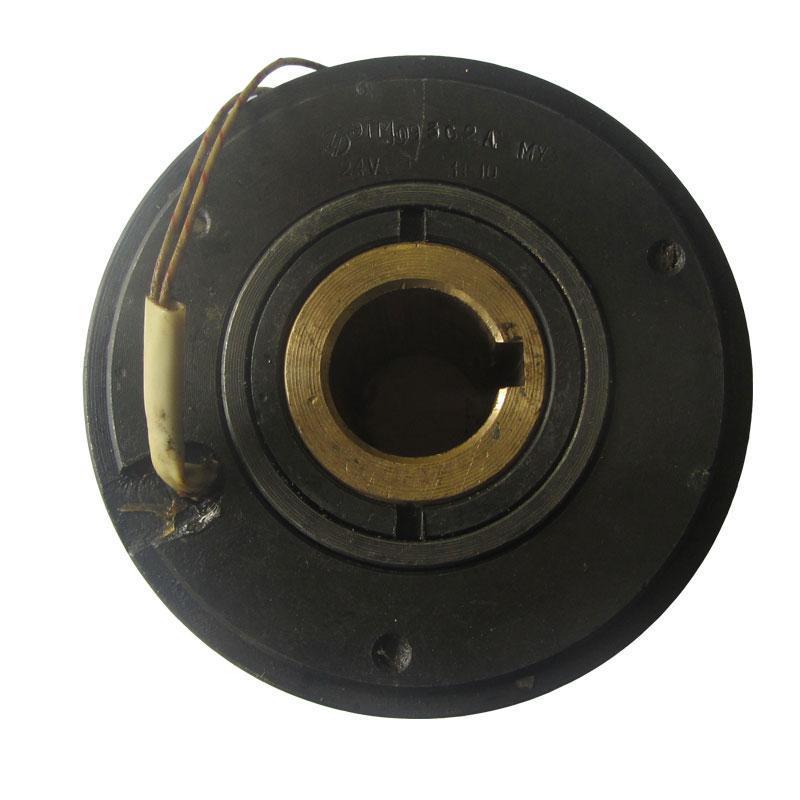

..2 - муфты электромагнитные ЭТМ с контактным токоподводом (контактная электромагнитная муфта ЭТМ)

..4 - бесконтактные электромагнитные муфты этм

..6 - муфты с вынесенным токоподводом (тормозные электромагнитные муфты ЭТМ)

Y - цифра, обозначающая номер ряда посадочного отверстия муфты этм: 1, 2, 3.

Z - буква, обозначающая исполнение посадочного отверстия электромагнитной муфты под вал: А — отверстие гладкое со шпоночным пазом,  Н — отверстие шлицевое (центрирование по наружному диаметру), В — отверстие шлицевое (центрирование по внутреннему диаметру).

Пример условного обозначения электромагнитной фрикционной муфты 09 габарита (с номинальным значением передаваемого момента 10 кГм), в бесконтактном исполнении, со шлицевым отверстием второго размера (28x34x6) с посадкой по наружному диаметру, с выводами длиной 500 мм:
     Электромагнитная муфта трения ЭТМ094-2Н5
     то же со специальным отверстием:
     Электромагнитная муфта трения ЭТМ094-0Н5

Основные параметры муфты электромагнитной ЭТМ

Габарит Тип муфты
Контактная Бесконтактная Тормозная
05 Муфта ЭТМ052 Муфта ЭТМ054 Муфта ЭТМ056
06 Муфта ЭТМ062 Муфта ЭТМ064 Муфта ЭТМ066
07 Муфта ЭТМ072 Муфта ЭТМ074 Муфта ЭТМ076
08 Муфта ЭТМ082 Муфта ЭТМ084 Муфта ЭТМ086
09 Муфта ЭТМ092 Муфта ЭТМ094 Муфта ЭТМ096
10 Муфта ЭТМ102 Муфта ЭТМ0104 Муфта ЭТМ106
11 Муфта ЭТМ112 Муфта ЭТМ114 Муфта ЭТМ116
12 Муфта ЭТМ122 Муфта ЭТМ124 Муфта ЭТМ126
13 Муфта ЭТМ132 Муфта ЭТМ134 Муфта ЭТМ136
14 Муфта ЭТМ142 Муфта ЭТМ144 Муфта ЭТМ146
15 Муфта ЭТМ152 Муфта ЭТМ154 Муфта ЭТМ156
