Клапан электромагнитный запорный 22б801р

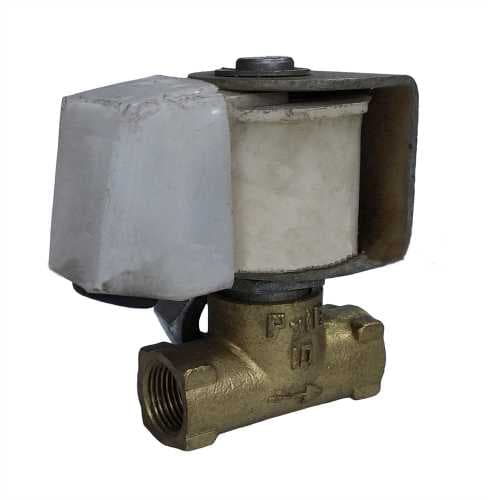

Клапан электромагнитный  запорный 22б801р

Цена: 1 300 руб.
Добавить в корзину

+7 (343) 361-89-99,

e-mail: info@99-t.ru


Доставка: Россия

22б801р — клапан электромагнитный запорный. Электромагнитный клапан 22б801р предназначен для установки в качестве запорного устройства на трубопроводах и системах с дистанционным управлением. Рабочая среда клапана:дифтордихлорметан (хладон 12) жидкий и газообразный, вода пресная, воздух, нейтральные среды. Рабочая среда подается на золотник. Привод клапана — электромагнит ЭМ37. При отсутствии напряжения клапан закрыт. Род тока – переменный. Мощность 35Вт. Клапан 22б801р изготавливается условным диаметром Ду10 мм.

Технические характеристики и цена клапана 22б801р:

Марка/ОбозначениеПримечаниеДу,  ммСтроительная длина,  ммРу,  бар (кгс/см2)Масса,  кЦена, руб. вкл. НДС
22б801р Ду10вода, хладон, воздух109841,751300

Условия эксплуатации запорного электромагнитного клапана 22б801р Ду10:

  • Температура рабочей среды: от — 40 до + 45°С;
  • Рабочая среда: дифтордихлорметан (хладон 12) жидкий и газообразный, вода пресная, воздух, нейтральные среды;
  • Направление потока среды: на золотник (по стрелке на корпусе);

Технические данные запорного электромагнитного клапана 22б801р Ду10:

  • Привод: электромагнитный;
  • Номинальное давление PN, МПа (кгс/см²): 0,4 (4);
  • Присоединение к трубопроводу: штуцерно-ниппельное;
  • Установочное положение на трубопроводе: электромагнитом вверх с возможным отклонением от вертикали до 15°;
  • Регламентирующий документ: ТУ 26-07-1564-91;
  • Класс герметичности по ГОСТ 9544-75:  «I»;
  • Номер чертежа: СК 96001;
  • Таблица-фигура: 22б801р;

Материалы основных деталей электромагнитного клапана 22б801р Ду10:

  • Материал изделия (корпус): ЛЦ 40С;

Показатели надежности запорного электромагнитного клапана 22б801р Ду10:

  • Гарантийная наработка, циклов: 150000;

Устройство и присоединительные размеры запорного электромагнитного клапана 22б801р Ду10:

Обозначение

22б801р Ду10

Ду

10

L

98

Н

-

Масса, кг

1,75

Обозначение

Ду

L

Н

Масса, кг

22б801р Ду10

10

98

-

1,75



Монтаж запорного электромагнитного клапана 22б801р Ду10:

  • Вынуть заглушки из штуцеров клапана.
  • Установить клапан 22б801р только в горизонтальном участке трубопровода электромагнитом вверх с допусканием отклонений от вертикали 15° так, чтобы направление движения среды в трубопроводе соответствовало стрелке на корпусе клапана.
  • После установки клапана 22б801р на трубопроводе проверить герметичность мест присоединения.
  • Для присоединения кабеля к электромагниту клапана 22б801р необходимо:
  • - отвернуть сальниковую гайку 9 с резиновым уплотнением;
  • - отвернуть винт 7, крепящий соединитель электрический и снять соединитель вместе с резиновым уплотнением с корпуса электромагнита;
  • - вынуть винт 7 из соединителя;
  • - вывернуть винт специальный 8 из соединителя электрического и вынуть держатель проводников;
  • - надеть подводящий кабель снятую сальниковую гайку с резиновым уплотнителем и продеть его через корпус соединителя электрического;
  • - подсоединить изолированные жилы кабеля с обслуженными концами к контактным винтам проводников держателя проводников в соответствии с маркировкой;
  • - сборку произвести в обратной последовательности;
  • - после подсоединения кабеля сделать несколько пробных включений в электросеть и проверить четкость срабатывания.
  • Клапан 22б801р работает автоматически и в процессе работы не требует регулировки.
