Гидравлические элементы INTEVA
7 разделов
Гидравлические элементы INTEVA — это соединительная и запорная арматура испанской марки INTEVA (Industrias Técnicas de Valvulería, S.A.U.) для гидравлики высокого давления: быстроразъёмные соединения, шаровые краны, обратные клапаны и клапаны разрыва шланга. Система менеджмента качества производителя сертифицирована по ISO 9001:2015, а продукция, по его данным, продаётся более чем в 65 странах.
Что входит в гидравлические элементы INTEVA
- Гидравлические БРС — ниппели и муфты серий ISO A, ISO B, CPR, STG, TGW и других, плюс заглушки и колпачки.

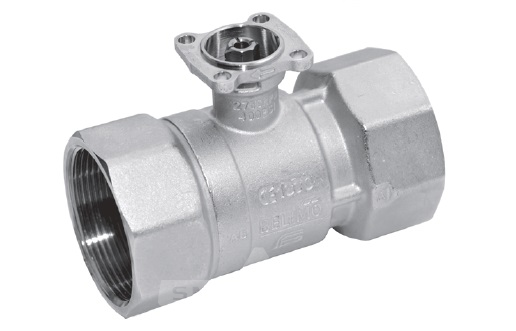

- Краны шаровые INTEVA — двух- и трёхходовые краны V2RH, V2MT, V2RD, V3RH, а также диверторы.

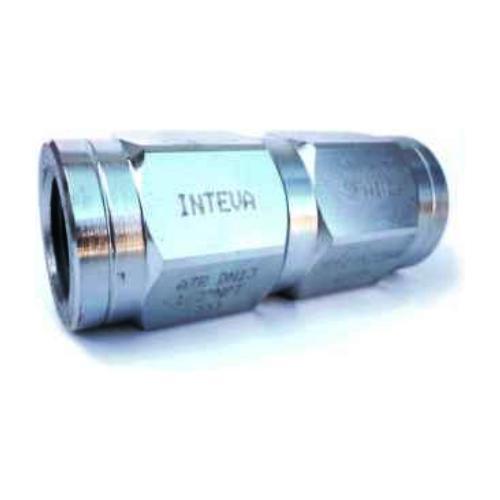

- Обратные клапаны трубного монтажа ATR — клапаны в сборе, корпуса и пружины.
- Клапаны разрыва шланга VPC — запирают поток при обрыве рукава.

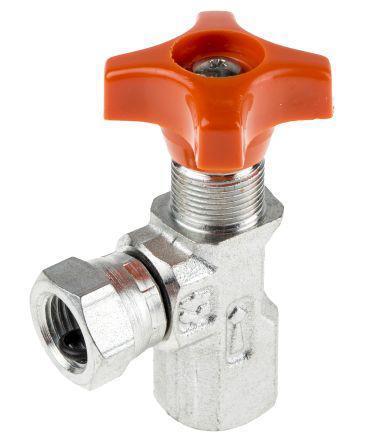

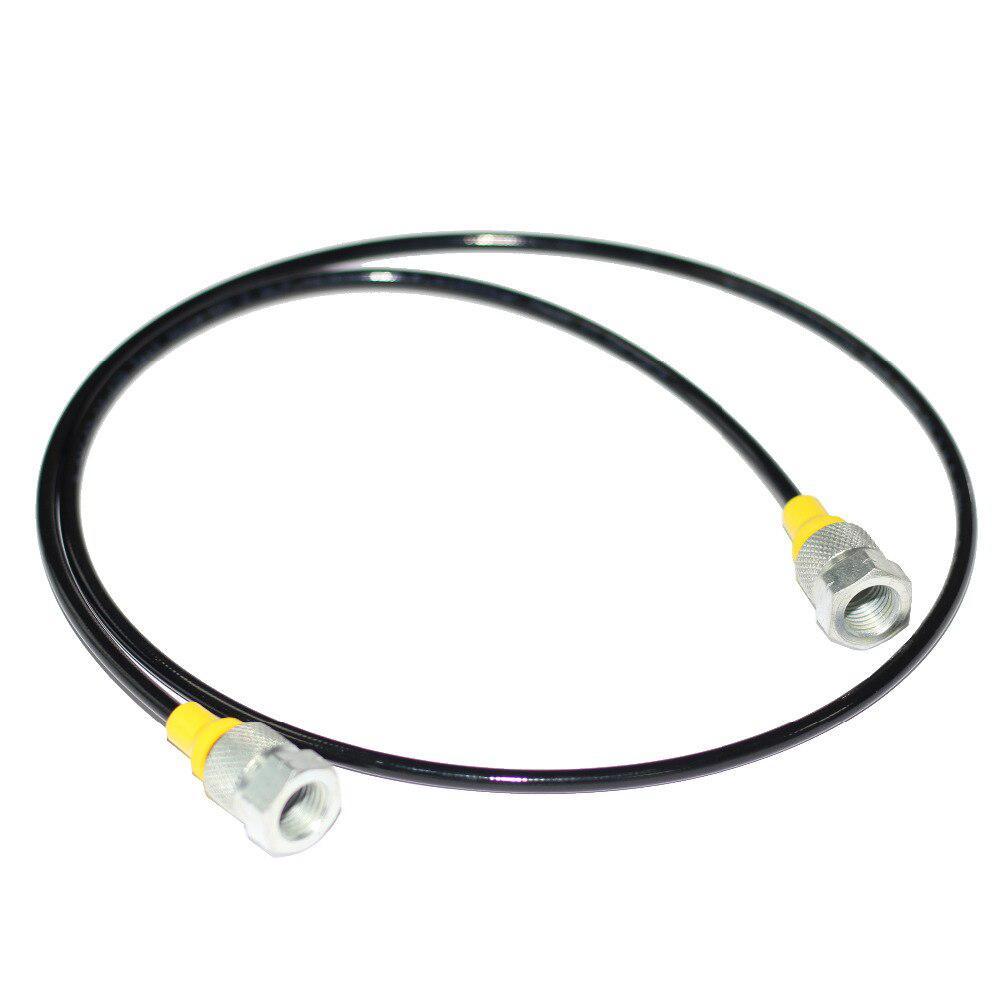

- Краны манометра, Контрольная точка замера давления и Резинометаллические уплотнения — принадлежности для обслуживания системы.
Как подобрать гидравлические элементы INTEVA
У всей арматуры марки код начинается с номера серии (101, 205, 402, 504…), а цифры после точки задают материал, часть, запорный элемент, уплотнения и типоразмер. Две буквы в конце — код присоединительной резьбы: например AD — внутренняя BSPP 1/2", AP — наружная 3/4". Поэтому подбор идёт в три шага: серия по давлению и способу соединения, типоразмер DN по расходу, резьба по ответной детали.
| Серия | Что это | Давление, до |
|---|---|---|
| ISO A (101) | БРС «нажать — отвести гильзу» | 350 бар |
| ISO B (103) | БРС по ISO 7241-B | 400 бар |
| CPR (131) | плоскоторцевые БРС ISO 16028 | 500 бар |
| STG (205) | резьбовые БРС ISO 14541 | 450 бар |
| TGW (203) | резьбовые для импульсных нагрузок | 950 бар |
| V2RH, V2MT, V2RD, V3RH | шаровые краны | 500 бар |
| ATR | обратные клапаны | 300 бар |
| VPC | клапан разрыва шланга | 350 бар |
Давление в таблице — верхняя граница серии; у крупных типоразмеров оно ниже, поэтому окончательно его смотрят по DN.
Гидравлические элементы INTEVA: уплотнения и материалы
Кольца бывают NBR (от −30 до +100 °C), Viton/FKM (от −10 до +200 °C) и EPDM (от −40 до +150 °C). Корпуса БРС — из углеродистой стали EN 10277-3, по ряду серий есть нержавеющие SS316 и SS303 и латунь; нержавеющие исполнения применяют также в химии и на шельфе. Все серии рассчитаны на гидравлическое масло (группа II по директиве 2014/68/EU); исключение — пневматический кран VPN серии 472 для воздуха до 15 бар. Выбирая гидравлические элементы INTEVA для конкретной машины, сначала определяют рабочую среду и температуру, а уже потом — материал корпуса и колец.
Монтаж и обслуживание
Перед монтажом, соединением или разъединением систему отключают и сбрасывают давление. Разъединённые половины БРС закрывают колпачками и заглушками: производитель называет грязь основной причиной отказов. Шаровой кран держат только полностью открытым или полностью закрытым — промежуточное положение повреждает сёдла.
