Гидравлические элементы Argo-Hytos
5 разделов
Гидравлические элементы Argo-Hytos: гидроаппаратура производства Argo-Hytos. Позиции раздела отвечают за направление, давление или расход в контуре.
Подразделов в разделе: пять. RPEK1-03: G — резьба A, B G1/4, O — наборное исполнение; Z1–Z4 — концевые секции (Z2 — концевая секция с инвертированными портами P, T, не заглушёнными). Обозначение производителя однозначно задаёт исполнение.
Гидравлические элементы Argo-Hytos: состав раздела
Позиции раздела и данные по каталогу производителя.
| Подраздел | Что внутри |
|---|---|
| Клапаны, гидрозамки и дроссели Argo-Hytos | три позиции; к примеру 2RJV1-06/MC3-030, 2VS3-06-CS |
Технические характеристики: Гидравлические элементы Argo-Hytos
| Характеристика | По каталогу |
|---|---|
| Производитель | Argo-Hytos |
| Поле кода «E1 / E3 / E3A / E5» | разъём: EN 175301-803-A / AMP Junior Timer радиальный / AMP Junior Timer осевой / EN 175301-803-A с выпрямителем |
| Поле кода «V3.0510-NN / V3.0520-NN» | элемент фильтра HD 049 / HD 069 |
| Поле кода «01200 / 02400 / 23050» | напряжение катушки: 12 В DC / 24 В DC / 230 В AC |
| Код: RPE3-06 / RPE3-04 / RPE4-10 / RPEK1-03 | распределитель с электромагнитом, типоразмер 06 / 04 / 10 / 03 |
| Что в группе | Гидроаппаратура |
Как выбрать позицию в разделе «Гидравлические элементы Argo-Hytos»

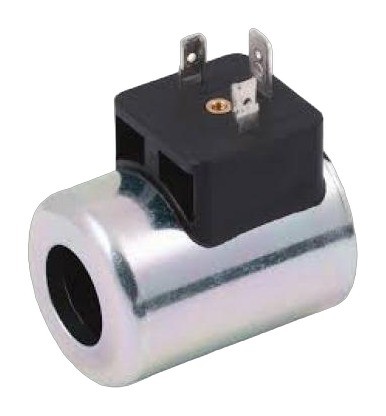

Материал уплотнений должен подходить к жидкости и температуре. Поле «цифра 2 / 3 после типоразмера»: число позиций золотника: 2 или 3. Тип монтажа — резьба, плита или картридж — задаёт, подойдёт ли клапан на место старого. Для электроуправляемых исполнений проверьте напряжение катушки и тип разъёма. Если клапан работает в паре с цилиндром, учитывайте соотношение площадей и нагрузку.
Время срабатывания RPE3-06 при 32 мм²/с: включение 30…40 мс (AC) и 30…50 мс (DC), выключение 30…70 мс (AC) и 10…50 мс (DC). Электрический индикатор загрязнения HD 049/069: перекидной контакт, до 120 В AC / 175 В DC, до 0,17 А AC / 0,25 А DC, до 3,5 ВА AC / 5 Вт DC, IP65 с установленной и зафиксированной розеткой.
Гидравлические элементы Argo-Hytos: монтаж и работа
Температура для HD 049/069 — −30…+100 °C (кратковременно −40…+120 °C); жидкости — минеральное масло и биоразлагаемые HEES, HETG; электрический индикатор загрязнения — перекидной контакт, IP65. Затягивайте крепёж моментом из паспорта изделия. Настройку регулируемых клапанов проводят по манометру. При замене укажите машину и узел, где стоит изделие: так проще проверить присоединение и исполнение. Проверьте уплотнительные кольца до установки. После монтажа удалите воздух из линии.
