Задвижки чугунные

Задвижки чугунные — запорная арматура. Позиции раздела — запорная арматура для трубопроводов.

Подразделов в разделе: девять. Позиции раздела — запорная арматура для трубопроводов. 30ч925бр — чугунная клиновая задвижка с невыдвижным шпинделем для герметичного перекрытия воды на трубопроводах с дистанционным управлением от электропривода; уплотнение запорного органа обеспечивают латунные кольца в корпусе и клине. 30ч915бр — чугунная фланцевая параллельная задвижка с электроприводом на Ру 1,0 МПа для трубопроводов воды и пара больших диаметров. Обозначение по таблице фигур задаёт тип, материал корпуса и исполнение. Здесь пятьдесят одна позиция с кодами производителя. 30ч906бр — электроприводная версия 30ч6бр: чугунная параллельная двухдисковая задвижка с выдвижным шпинделем, которая позволяет управлять потоком дистанционно.

Задвижки чугунные: состав раздела

Что есть в разделе — с данными из каталога.

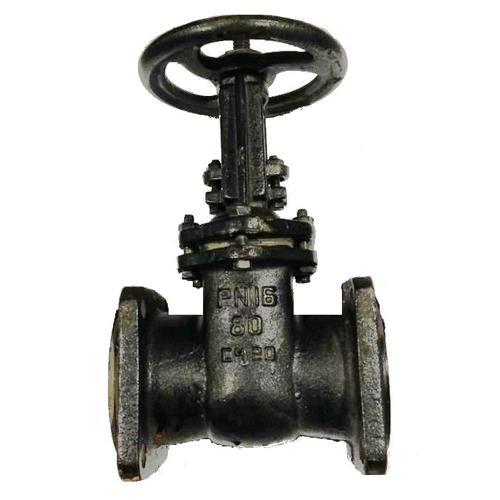

Подраздел «Задвижки 30ч39р чугунные»: задвижка 30ч39р (аналог МЗВ) — чугунная клиновая фланцевая задвижка с обрезиненным клином для магистральных трубопроводов водоснабжения и центрального отопления. Подраздел «Задвижки 31ч6бр чугунные»: ФССЦ 81-01-2001 описывает 31ч6бр как задвижки клиновые двухдисковые с выдвижным шпинделем фланцевые для воды и пара давлением 1 МПа (10 кгс/см2). Подраздел «Задвижки 30ч7бк чугунные»: ФССЦ 81-01-2001 описывает 30ч7бк как задвижки фланцевые чугунные с параллельным затвором для газа давлением 0,6 МПа (6 кгс/см2). Подраздел «Задвижки 30ч906бр чугунные»: 30ч906бр — электроприводная версия 30ч6бр: чугунная параллельная двухдисковая задвижка с выдвижным шпинделем, которая позволяет управлять потоком дистанционно. В подразделе «Задвижки 30ч6бр чугунные» — 30ч6бр — чугунная параллельная двухдисковая задвижка с выдвижным шпинделем. В подразделе «Задвижки 30ч915бр параллельные» — 30ч915бр — чугунная фланцевая параллельная задвижка с электроприводом на Ру 1,0 МПа для трубопроводов воды и пара больших диаметров. В подразделе «Задвижки МТР чугунные» — МТР — чугунная параллельная задвижка с невыдвижным шпинделем и фланцевым присоединением по ГОСТ 12815-80.

Технические характеристики: Задвижки чугунные

Как выбрать позицию в группе «Задвижки чугунные»

Проверьте строительную длину и присоединение фланцев. Сверьте среду и её температуру с допустимыми для модели. Поле «ч (после типа)»: материал корпуса — серый чугун. Тип шпинделя подбирают по месту: невыдвижной уменьшает высоту, выдвижной показывает положение. Поле «15 (30ч915бр)»: номер модели: фланцевая параллельная задвижка больших диаметров под электропривод. В обозначении «вч (после типа)» — материал корпуса — высокопрочный чугун (в паспортах 30ч39р — ВЧШГ GGG50, аналог ВЧ50). Задвижку применяют для перекрытия, а не для регулирования потока. Поле «6 и 06 (30ч6бр, 30ч906бр)»: модель 6 — параллельная двухдисковая задвижка с выдвижным шпинделем; 30ч906бр — та же модель с электроприводом.

Подраздел «Задвижки 30ч925бр клиновые»: 30ч925бр — чугунная клиновая задвижка с невыдвижным шпинделем для герметичного перекрытия воды на трубопроводах с дистанционным управлением от электропривода.

Задвижка 30ч6бр Ду400 китайского исполнения (DN.ru, RMCX): строительная длина 600 мм, вес 328 кг. ФССЦ 81-01-2001 описывает 30ч6бр как задвижки параллельные фланцевые с выдвижным шпинделем для воды и пара давлением 1 МПа (10 кгс/см2), диаметром от 50 до 1000 мм; коды ресурсов: 18.1.02.01-0201 (Ду50), 18.1.02.01-0202 (Ду80), 18.1.02.01-0203 (Ду100), 18.1.02.01-0204 (Ду125), 18.1.02.01-0205 (Ду150), 18.1.02.01-0206 (Ду200), 18.1.02.01-0207 (Ду250), 18.1.02.01-0208 (Ду300), 18.1.02.01-0210 (Ду400). Масса 30ч6бр ЛМЗ по таблице DN.ru: 11,5 кг (Ду50), 19 кг (Ду80), 30,5 кг (Ду100), 42 кг (Ду125), 58 кг (Ду150), 99 кг (Ду200), 182 кг (Ду250), 247 кг (Ду300); корпус — серый чугун СЧ 20, уплотнение в затворе — латунь ЛС 59-1. Материалы 30ч6бр по данным «Авроры»: корпус, диски, крышка и сальник — серый чугун СЧ 18, шпиндель — сталь 20Х13, втулка — латунь ЛЦ40Л, набивка сальника АП-31, прокладка ПОН-Б; присоединение фланцевое по ГОСТ 12815-80; класс герметичности С по ГОСТ 9544-93; климатическое исполнение У по ГОСТ 15150-69. По данным НПО «Спецнефтемаш» у 30ч925бр присоединение фланцевое по ГОСТ 12815-80 (исп. 1, ряд 2), герметичность затвора по классу C ГОСТ 9544, корпус из чугуна СЧ20, гарантированная наработка на отказ 500 циклов, полный ресурс не менее 2500 циклов.

Задвижки чугунные: монтаж и работа

Редко используемую задвижку время от времени проворачивают. Все цифры раздела — из каталогов производителя. Нет шильдика — пришлите фото и размеры, сверим по каталогу. Для замены полезно знать, на какой машине и в каком узле стоит изделие. Перекосы фланцев затяжкой крепежа не устраняют. Задвижку 30ч6бр нельзя использовать как регулирующее устройство — она работает только в положениях «открыто» и «закрыто». Массу трубопровода принимают опоры, а не корпус задвижки. Перед заказом сверьте полный код с шильдиком: каждое поле обозначения что-то значит, и отличие в одной букве даёт другое изделие. 30ч6бр рассчитана на номинальное давление 1,0 МПа (10 кгс/см2) и температуру среды до +225 °C; рабочие среды — вода и пар. Рекомендуемое положение 30ч6бр — на горизонтальном трубопроводе маховиком вверх; задвижки до DN 250 допускается ставить в наклонном положении; направление подачи среды любое. Течь по штоку устраняют подтяжкой сальника. Задвижка 31ч17бр, которую «Аврора» называет аналогом 31ч6бр, — клиновая с выдвижным шпинделем, фланцевая по ГОСТ 12815-80 (ряд 2), Ру 1,0 МПа, для воды и пара до +225 °C; установка любая, кроме маховиком вниз; уплотнительные поверхности — латунь ЛЦ38Мц2С2. «Системы качества» указывают для 30ч915бр Ру 10 бар, присоединение по ГОСТ 12815-80, класс герметичности «С» и «Д» по ГОСТ 9544-93, корпус из чугуна Сч-18, уплотнение латунь/бронза и предельную температуру среды 100 °С.
