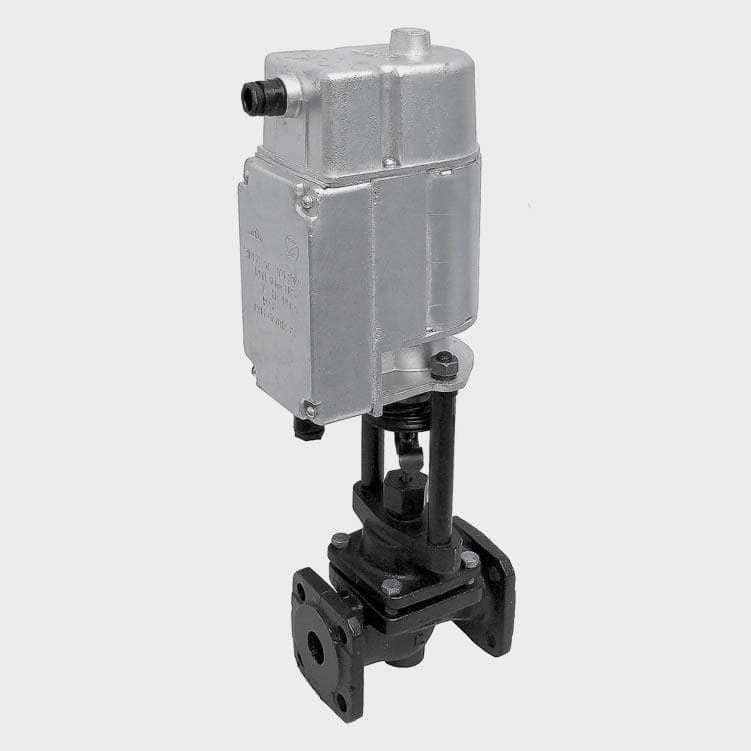

Клапан электромагнитный 15кч892п Ду50

15кч892п клапан электромагнитный запорный. Клапан предназначен для использования в качестве запорного устройства на трубопроводах для автоматического и дистанционного управления потоками воды и пара температурой до +150°С. Исполнение клапана — нормально-закрытый (НЗ), т.е. при отсутствии электропитания в сети затвор клапана закрыт. Клапан оснащен ручным дублером для открытия затвора клапана в случаи отсутствия электропитания на катушке электромагнита. Привод клапана – электромагнитный (переменный и постоянный ток 110В, 220В, 380В). Клапан 15кч892п изготавливается условными диаметрами: Ду25, Ду50, Ду65.

Условия эксплуатации электромагнитного запорного клапана 15кч892п:

• Температура рабочей среды: от +5 до + 150°С;
• Температура окружающей среды: от +1 до +50°С;
• Рабочая среда: вода, пар, воздух;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69:  «У1»;
• Направление потока среды: на золотник;

Технические данные электромагнитного запорного клапана 15кч892п:

• Привод: электромагнитный (электромагнит ЭМ 38-37);
• Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
• Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
• Установочное положение на трубопроводе: электромагнитом вверх, допустимое отклонение от вертикали не более 15^° в любую сторону;
• Регламентирующий документ: ТУ 26-07-1049-77, ТУ 3732-012-0021837-2003;
• Класс герметичности по ГОСТ 9544-93:  «А»;
• Номер чертежа: СЗ 21087;

Материалы основных деталей электромагнитного запорного клапана 15кч892п:

• Материал изделия (корпус, крышка): КЧ 30-6;
• Материал изделия (мембрана, уплотнение): фторопласт-4;
• Материал изделия (кольцо в корпус): сталь 12х17;
• Материал изделия (золотник): ЛС 59-1;

Показатели надежности электромагнитного запорного клапана 15кч892п:

• Гарантийная наработка, циклов: 14 000;

Основные заводы производители электромагнитного запорного клапана 15кч892п:

• Место производства: Россия;
• Производитель 15кч892п: ОАО «Семеновский Арматурный завод».

Монтаж электромагнитного запорного клапана 15кч892п:

• Клапан установить на горизонтальном трубопроводе электромагнитом вверх.
• Направление движение среды в трубопроводе по стрелке на корпусе клапана.
• При установке предусмотреть свободный доступ к верхней части электромагнита, а также возможность снятия боковой крышки для регулирования момента размыкания контактов.
• Заземлить электромагнитный привод.
• Присоединение электромагнита клапана 15кч892п производить в соответствии со схемой управления, через штуцеры, состоящие из гаек, и резинового уплотнения.

Правила хранения электромагнитного запорного клапана 15кч892п:

• Клапаны хранить в закрытых складских помещениях в условиях гарантирующих их от повреждений, загрязнения и увлажнения.

Основные габаритные и присоединительные размеры электромагнитного запорного клапана 15кч892п:

Рабочая температура, напряжение, род тока электромагнитного запорного клапана 15кч892п в зависимости от исполнения:
