Муфты
4 разделов
Раздел «Муфты» собирает четыре подраздела — по типам и сериям.
Номер типоразмера в коде задаёт момент и диаметры расточек. Внутри — четыре подраздела.
Муфты: состав раздела
Перечень позиций с краткими данными.
| Подраздел | Что внутри |
|---|---|
| электромагнитные ЭМ, ЭМР, У41/У42 | девятнадцать позиций; например ЭМ-12, ЭТМ ЭМ-12А |
| зубчатые | тридцать позиций; например МЗ-1-Н20 по ГОСТ, МЗ-2-Н30 по ГОСТ |

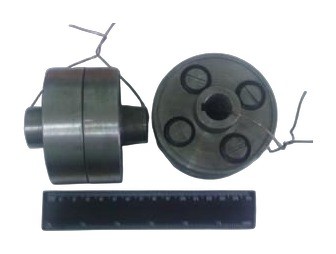

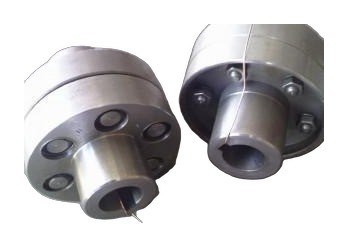

| Муфта МУВП | тринадцать позиций; к примеру МУВП-1, МУВП-2 |
Муфты: технические характеристики по каталогу
| Характеристика | По каталогу |
|---|---|
| Подразделов | 4 |
Как подобрать нужное — Муфты
Диаметры расточек полумуфт должны подходить к концам обоих валов. Квадратный фланец-поводок — прежнее исполнение тормозной муфты; новое — цилиндрический поводок-«чашка». Упругие и уплотнительные элементы подбирают под типоразмер. Муфту подбирают по передаваемому моменту с учётом режима работы машины. Допустимые смещения валов отличаются по типам муфт. В коде «ЭМР-4» — обозначение комплекта ЭМ-42АР (ЭМ-42АР1 + ЭМ-42АР2). Проверьте допустимую частоту вращения для типоразмера. Габаритная длина должна уместиться между опорами.
В отключённом состоянии предельная частота вращения быстродействующих муфт — 40–50 % табличной.
Монтаж и эксплуатация: Муфты
При замене укажите машину и узел, где стоит изделие: так удобнее проверить присоединение и исполнение. Болты затягивают равномерно. Удары при посадке полумуфт недопустимы. Смазку зубчатого зацепления контролируют при обслуживании. Муфты исполнения «АР» перед установкой дорабатывают под конструкцию узла станка, в который их встраивают. Состояние упругих элементов проверяют регулярно. После установки проверяют, свободно ли ходят наружные диски в поводке, и зазоры немагнитным щупом при номинальном напряжении. Все цифры раздела — из каталогов производителя. Перед заказом сверьте полный код с шильдиком: каждое поле обозначения что-то значит, и отличие в одной букве даёт другое изделие. Перед монтажом выставьте соосность валов. Вращающиеся части закрывают защитным кожухом. Паспорт ЭТМ советует подбирать муфты без неоправданного завышения номинального момента и упрощать монтаж рациональным выбором исполнения (…2, …4, …4П, …6); …4П выбирают, только когда …2 и …4 не подходят. Если шильдик не читается, направьте фото изделия и основные размеры — подберём по таблицам производителя. При монтаже втулку жёстко связывают с валом шлицами или шпонкой; магнитопроводящие детали механизма располагают не ближе 4–10 мм от рабочего зазора (больше — для больших габаритов).
