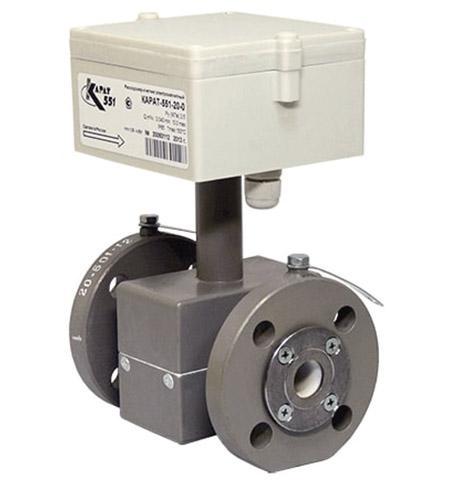

Электромагнитные расходомеры Карат 551
Описание и принцип действия расходомера Карат-551
Расходомеры-счетчики электромагнитные КАРАТ-551 предназначены для измерений объема и объемного расхода холодной или горячей воды, а также других электропроводящих жидкостей и преобразования этих величин для целей коммерческого и технологического учета. Расходомеры применяются на объектах ЖКХ и промышленности в условиях круглосуточной эксплуатации в качестве измерительных преобразователей в составе измерительных комплексов или теплосчетчиков, а также в информационно-измерительных системах, системах контроля и регулирования технологических процессов.
Принцип действия расходомера основан на электромагнитном методе измерения, при котором в потоке жидкости, протекающей через наведённое системой электромагнитов магнитное поле, возникает электродвижущая сила (ЭДС), пропорциональная скорости потока.
Значение индуцируемой ЭДС снимается с помощью электродов, усиливается и подается на АЦП, где преобразуется в код, пропорциональный скорости (расходу) измеряемой жидкости. Выходные сигналы расходомера преобразуются микропроцессором.
Диапазоны измеряемых значений расхода
| Типоразмер расходомера | Ду, мм | Пределы измерения расхода, м3/ч | Вес импульса, л/имп. |
||||
|---|---|---|---|---|---|---|---|
| Qmin | Qt2 | Qt1 | Qnom | Qmax | |||
| КАРАТ-551-20 | 20 | 0,040 | 0,067 | 0,1 | 5,0 | 10,0 | 1 |
| КАРАТ-551-25 | 25 | 0,072 | 0,125 | 0,18 | 9,0 | 18,0 | 1 |
| КАРАТ-551-32 | 32 | 0,12 | 0,2 | 0,3 | 15,0 | 30,0 | 1 |
| КАРАТ-551-40 | 40 | 0,18 | 0,27 | 0,45 | 22,5 | 45,0 | 1 |
| КАРАТ-551-50 | 50 | 0,30 | 0,50 | 0,75 | 37,5 | 75,0 | 10 |
| КАРАТ-551-65 | 65 | 0,48 | 0,83 | 1,20 | 60,0 | 120,0 | 10 |
| КАРАТ-551-80 | 80 | 0,72 | 1,25 | 1,80 | 90,0 | 180,0 | 10 |
| КАРАТ-551-100 | 100 | 1,20 | 2,00 | 3,00 | 150,0 | 300,0 | 10 |
| КАРАТ-551-150 | 150 | 2,28 | 3,80 | 5,70 | 285,0 | 570,0 | 100 |
Технические характеристики
| Характеристика | Значение характеристики |
|---|---|
| Параметры измеряемой среды | |
| Электропроводящая неагрессивная жидкость с удельной электрической проводимостью, мкСм/м, не менее | 200 |
| Температура жидкости, °С | от +5 до +150 |
| Максимальное рабочее давление, МПа | 2,5 |
| Метрологические характеристики | |
| Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qt1 до Qmax, % | ±1,0 |
| Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qt2 до Qt1, % | ±2,0 |
| Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qmin до Qt2, % | ±3,0 |
| Характеристики окружающей среды | |
| Температура воздуха, °С | от +5 до +55 |
| Относительная влажность при температуре 35 °С, %, не более | 80 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Показатели надежности | |
| Средняя наработка на отказ, часов | 80 000 |
| Средний срок службы, лет | 12 |
| Гарантийный срок эксплуатации, лет | 4 |
| Интервал между поверками, лет | 4 |
| Класс защиты по ГОСТ 14254 | IP65 |
| Питание | |
| Питание внешнее, В | =12 |
| Потребляемый ток, мА, не более | 400 |
Габаритные и установочные размеры расходомера-счетчика КАРАТ-551
| Наименование | Ду | Габаритные размеры, мм, не более | Масса, кг, не более | Исполнение | |
| L-длинна | H-высота | ||||
| Карат-551-20 | 20 | 160/96 | 230/202 | 3,9/1,9 | фланцевое/сэндвич |
| Карат-551-25 | 25 | 160/97 | 245/203 | 4,1/1,9 | фланцевое/сэндвич |
| Карат-551-32 | 32 | 170/107 | 258/212 | 5,4/2,2 | фланцевое/сэндвич |
| Карат-551-40 | 40 | 205/120 | 267/224 | 6,7/3,0 | фланцевое/сэндвич |
| Карат-551-50 | 50 | 210/138 | 280/238 | 8,2/4,1 | фланцевое/сэндвич |
| Карат-551-65 | 65 | 215 | 300 | 10 | фланцевое |
| Карат-551-80 | 80 | 245 | 320 | 13 | фланцевое |
| Карат-551-100 | 100 | 260 | 345 | 17,7 | фланцевое |
| Карат-551-150 | 150 | 330 | 400 | 33,2 | фланцевое |
