Гидравлические элементы Техпром
4 разделов
Гидравлические элементы Техпром — раздел с гидравлическим оборудованием производителя ТЕХПРОМ, который работает на рынке электрогидравлики с 2005 года и называет себя производителем гидравлических систем; площадки компании — более 15 тыс. м². Сюда входят гидравлические блоки БГТ, распределители 1ТА, монтажные плиты серии BA и заправочно-фильтрующие станции ЗФСТ-30 с элементами фильтрации. Отрасли применения по данным производителя — нефтедобыча, газопроводы, гидроузлы, энергетика.
Что входит в раздел «Гидравлические элементы Техпром»
| Подраздел | Что в нём | Ключевые параметры |
|---|---|---|
| Блоки гидравлические БГТ | монтажная плита с установленными распределителями и клапанами | до 350 бар, Ду 6 и Ду 10, от 1 до 6 мест |

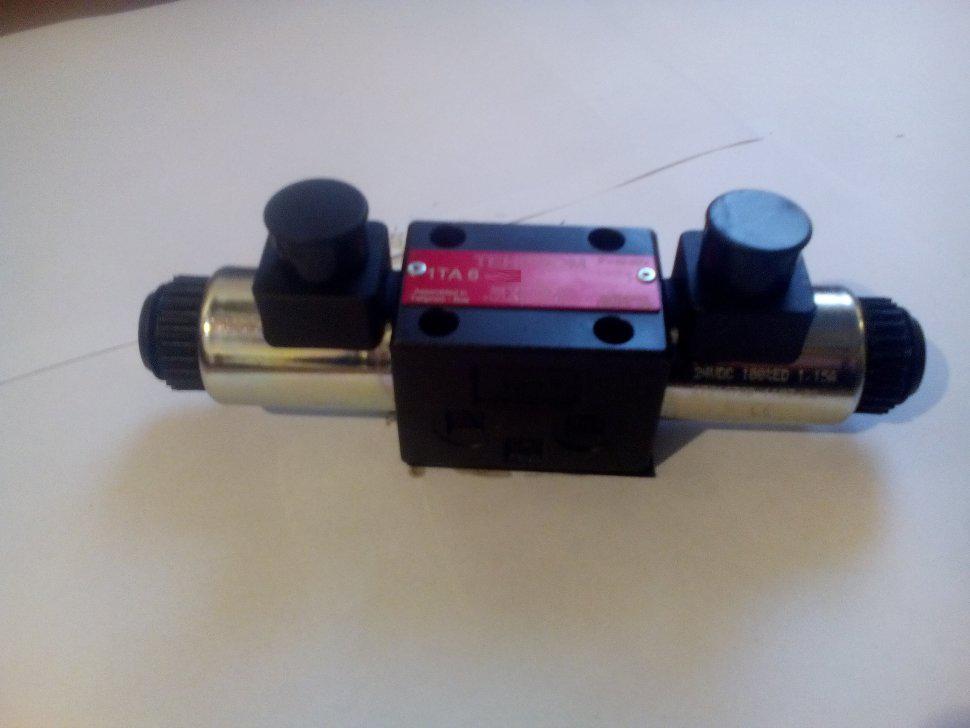

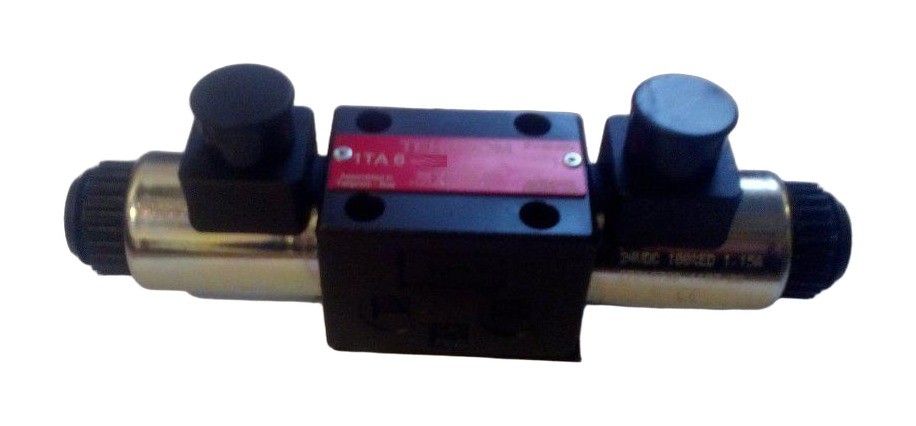

| Гидрораспределители TEHPROM | распределители 1ТА с электромагнитами | 320 бар в P, A, B; 50 или 100 л/мин |

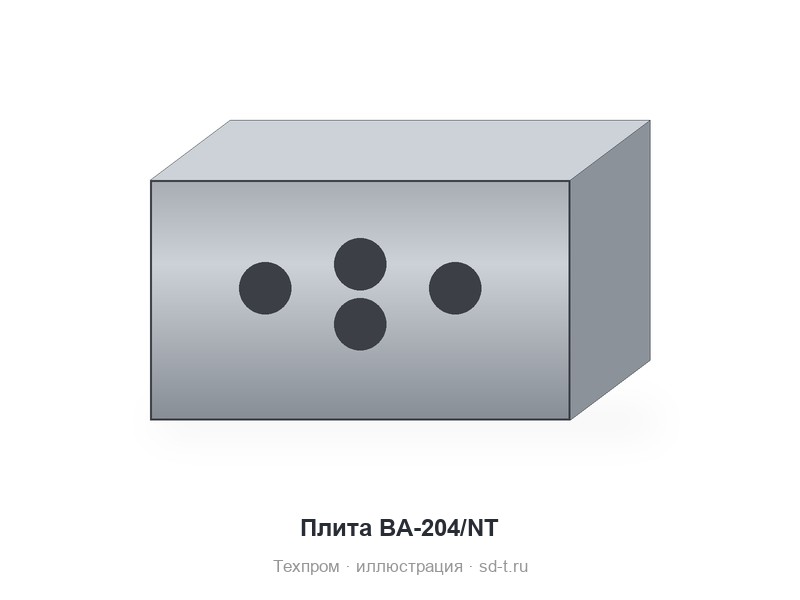

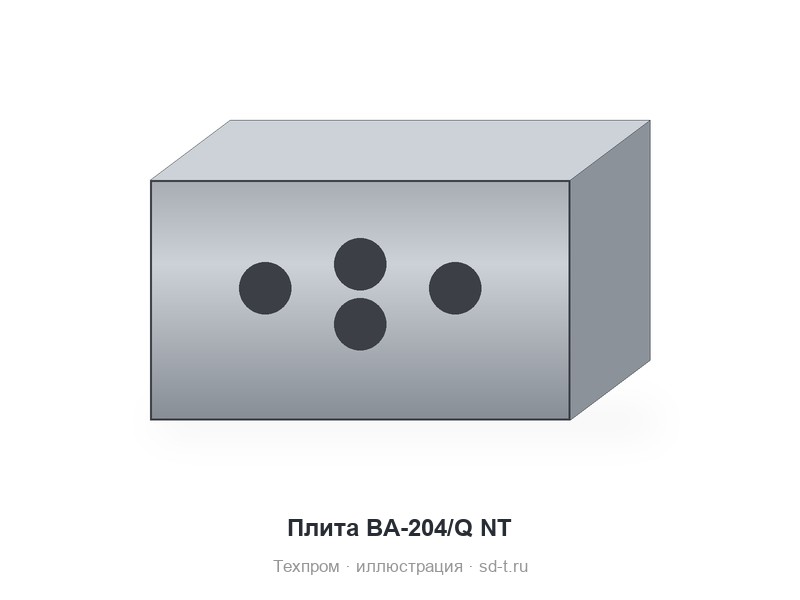

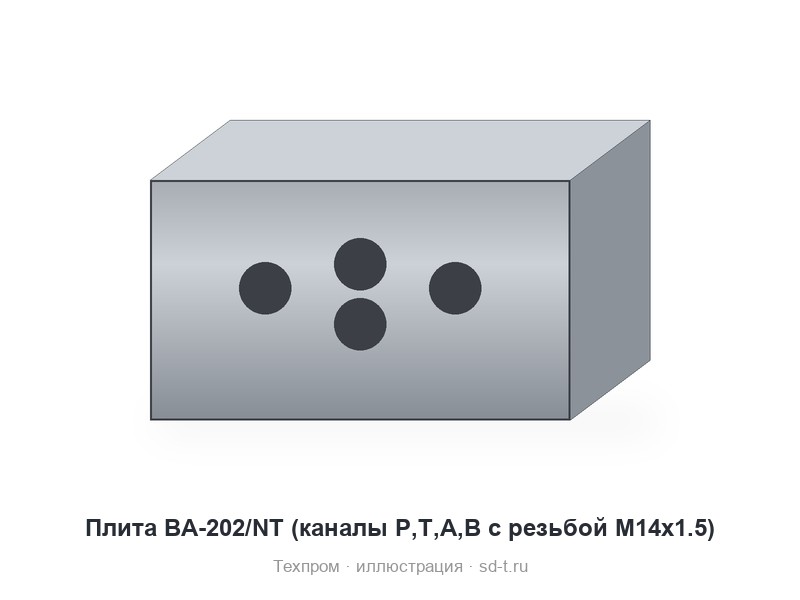

| Плиты монтажные гидравлические | одиночные и многопозиционные плиты BA | BA-214 — 350 бар, BA-314 — 300 бар |

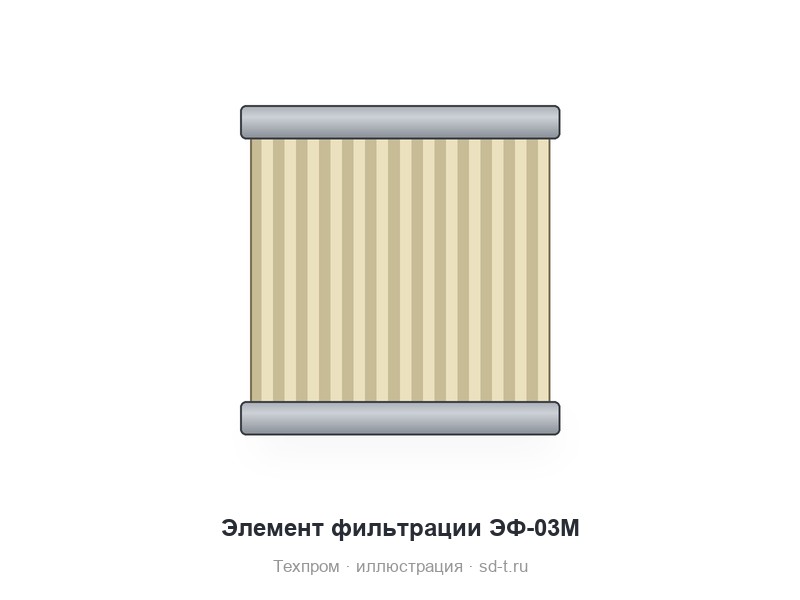

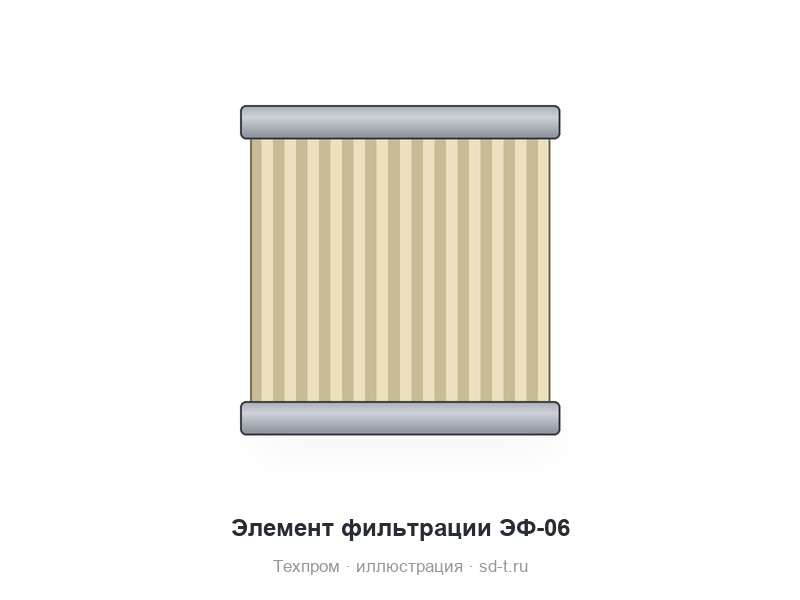

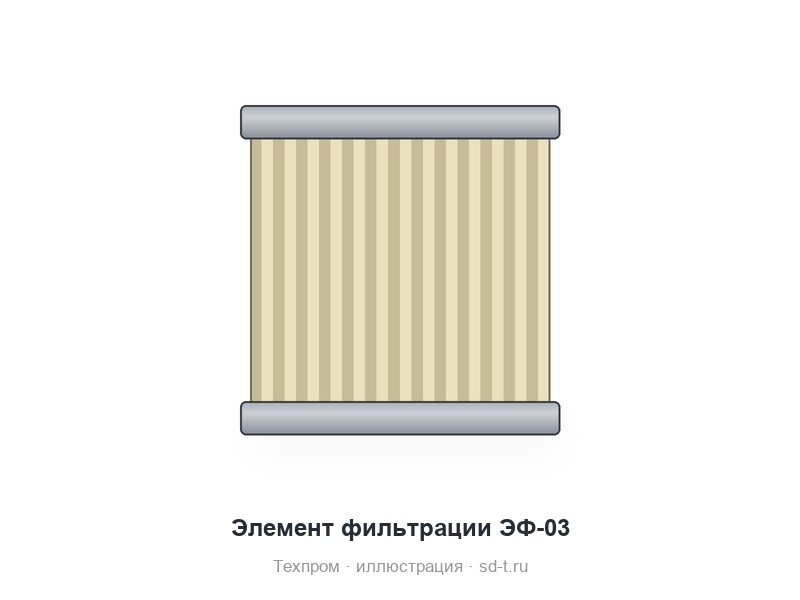

| Заправочно-фильтрующие станции ЗФСТ | станции ЗФСТ-30 и элементы ЭФ | до 60 бар, до 30 л/мин, 3–25 мкм |
Технические характеристики: гидравлические элементы Техпром
| Изделие | Давление | Расход | Прочее |
|---|---|---|---|
| Блоки БГТ06 / БГТ10 | до 350 бар | P до 80 / 150 л/мин | ISO 4401 Ду 6 / Ду 10, −20…+70 °C |
| 1ТА 06 | P, A, B — 320 бар; T — 210 бар | 50 л/мин номинально | IP65, 100 % ПВ |
| 1ТА 10 | 320 / 210 бар | 100 л/мин номинально | срабатывание 70–100 мс |
| Плиты BA-244 | до 250 бар | до 35 л/мин | 1–5 позиций |
| ЗФСТ-30 | до 60 бар | до 30 л/мин | 220 или 380 В |
Как выбрать гидравлические элементы Техпром
Если нужен готовый узел управления под конкретный контур, выбирайте блок БГТ: его собирают по принципиальной схеме или бланку заказа, а все элементы в нём стандартные и взаимозаменяемые с компонентами других производителей, так что вышедший из строя аппарат не привязан к одному поставщику. Если узел собираете сами, понадобятся распределители 1ТА и плита BA с нужным числом мест. Для обслуживания масла — промывки, заправки и перекачки с фильтрацией — подходит станция ЗФСТ-30 с тонкостью от 3 до 25 мкм.
Климатическое исполнение указывается в коде: у распределителей 1ТА — УХЛ4 или ХЛ1, у блоков БГТ по умолчанию УХЛ4; по ГОСТ 15150-69 цифра 1 означает работу на открытом воздухе, 4 — в помещениях с регулируемым климатом. Распределители 1ТА соответствуют ISO и CETOP по стыковой поверхности, но взаимозаменяемость с конкретными марками производитель не заявляет — гидравлические элементы Техпром подбираем по собственным кодам ТЕХПРОМ.
Установка и эксплуатация: гидравлические элементы Техпром
Блоки и распределители работают на гидравлических маслах на минеральной основе; рекомендуемая вязкость для блоков — 15–100 мм²/с, для 1ТА — 10–60 сСт. Класс чистоты для блоков — ISO 19/16, что достигается фильтрами 25 мкм. Распределитель 1ТА 06 крепят 4 болтами M5x45 моментом 12 Нм, 1ТА 10 — болтами M6x35 тем же моментом. При пропадании питания золотник 1ТА переводят аварийным толкателем.
