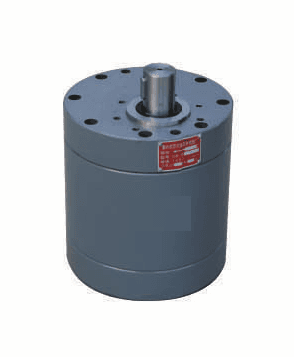

Шестеренный насос DCB-B500
- Тип
- малошумный шестерённый насос (косозубые шестерни)
- Рабочее давление
- 2,5 МПа
- Расход
- 500 л/мин
Шестеренный насос DCB-B500 — малошумный шестерённый насос DCB-B большой подачи. По таблице серии: подача 500 л/мин, давление 2,5 МПа, мощность привода 24 кВт. Ряд DCB-B160…500 — это малошумные насосы большой подачи; давление 2,5 МПа, 1450 об/мин, КПД объёмный ≥90 %, общий ≥80 %.
Что за насос: DCB-B
После антикоррозионной обработки насосы этого ряда могут перекачивать воду. Разные позиции ряда DCB-B отличаются расходом; остальные параметры в пределах серии близки, так что выбор идёт именно по подаче.
Характеристики: Шестеренный насос DCB-B500
| Параметр | Значение |
|---|---|
| Тип | малошумный шестерённый насос (косозубые шестерни) |
| Подача | 500 л/мин |
| Давление номинальное | 2,5 МПа |
| Частота вращения | 1450 об/мин |
| Объёмный КПД | ≥90 % |
| Общий КПД | ≥80 % |
| Вход | Z2" |
| Выход | Z2" |
| Мощность привода | 24 кВт |
Расшифровка обозначения DCB-B500
Разберём шестеренный насос DCB-B500 по частям. DCB-B500: D — малошумный (косозубые шестерни), CB — шестерённый насос, B — номинальное давление 2,5 МПа, 500 — подача, л/мин.
Проверка мощности привода арифметикой
Посчитаем шестеренный насос DCB-B500 по таблице серии. Условный пример: насос работает на номинальных 25 бар. Гидравлическая мощность: 500 л/мин × 25 бар ÷ 600 = 20,83 кВт гидравлической мощности. При минимальном по таблице общем КПД на валу нужно: 20,83 кВт ÷ 0,8 = 26,04 кВт на валу при общем КПД 0,8. Привод в таблице серии (24 кВт) меньше этой оценки, значит реальный КПД выше нижней границы: 20,83 кВт ÷ 24 кВт = 0,87. Момент на валу для выбора муфты и двигателя: 9550 × 24 кВт ÷ 1450 об/мин = 158,1 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 500 л/мин × 960 ÷ 1450 = 331 л/мин; при 1500 об/мин: 500 л/мин × 1500 ÷ 1450 = 517,2 л/мин. За один оборот насос подаёт 344,8 см³. Если давление в контуре ниже, потребляемая мощность падает. При 10 бар: 500 л/мин × 10 бар ÷ (600 × 0,8) = 10,42 кВт.
Чем приводить и как подключать
Чтобы запустить шестеренный насос DCB-B500, понадобится следующее. Мощность привода по таблице серии — 24 кВт при 1450 об/мин. Массу и габариты для этой позиции в таблицах не нашли: сообщим после запроса. Тип муфты и посадочные размеры согласуем по чертежу заказчика.
Соседние типоразмеры и замена
Если типоразмер не подошёл, рядом по ряду стоят позиции: DCB-B300 — 300 л/мин; относительно DCB-B500 подача меньше в 1,67 раза (500 ÷ 300 = 1,67). Привод 15 кВт против 24 кВт у DCB-B500. У DCB-B400 показатель 400 л/мин: в 1,25 раза меньше, чем у DCB-B500 (500 ÷ 400 = 1,25). Привод 20 кВт против 24 кВт у DCB-B500. DCB-B350: 350 л/мин, то есть в 1,43 раза меньше, чем у DCB-B500 (500 ÷ 350 = 1,43). Привод 17 кВт против 24 кВт у DCB-B500. Полный список — в разделе Шестеренные насосы DCB-B160~500.
Где насос не подходит
Выбирая шестеренный насос DCB-B500, учтите ограничения. Резьба присоединений у DCB-B160…500F может изготавливаться по заказу — например M36x2 или M62x2. Загрязнённое масло сокращает ресурс любого шестерённого или пластинчатого насоса, поэтому до заказа продумайте фильтр на всасывании.
Монтаж и обслуживание
Вводя шестеренный насос DCB-B500 в работу, действуйте так. Перед пуском проверьте направление вращения по стрелке на корпусе, заполните линию всасывания жидкостью и сделайте пробный пуск без нагрузки. При росте шума или падении подачи сначала смотрят фильтр и уровень масла, и лишь затем разбирают насос.
