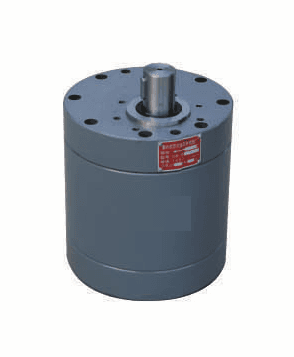

Шестеренный насос DCB-B200

Шестеренный насос DCB-B200 — малошумный шестерённый насос большой подачи серии DCB-B: подача 200 л/мин при 1450 об/мин, давление 2,5 МПа, мощность привода — 10,1 кВт. У насосов DCB-B косые зубья, поэтому они работают тише прямозубых. Объёмный КПД серии — не ниже 90 %, общий — не ниже 80 %.

Что это и где применяется

Подача насоса такого типа примерно пропорциональна оборотам вала: вдвое больше оборотов — вдвое больше масла, пока всасывание успевает наполнять полости. Поэтому в таблицах подача всегда привязана к конкретной частоте вращения.

В круглом исполнении корпус цилиндрический, присоединения резьбовые. Для позиции «Шестеренный насос DCB-B200» по таблице: вход Z2", выход Z1 1/2".

Круглые насосы DCB-B160…500 после антикоррозионной обработки могут перекачивать воду; в базовом исполнении они рассчитаны на минеральные масла. Исполнение под воду подтверждаем по заявке.

Характеристики: Шестеренный насос DCB-B200

Код DCB-B200 по частям

Код DCB-B200 читается слева направо.

• D — косозубые шестерни, малошумный насос
• CB — шестерённый насос
• B — номинальное давление 2,5 МПа
• 200 — номинальная подача, л/мин

Чьи это цифры

Параметры взяты из типовой таблицы серии, изготовитель партии на карточке не указан. Расхождение со шильдиком вашего насоса решаем в пользу шильдика.

Считаем по данным позиции

Что будет при другой частоте вращения, например 960 об/мин: 200 л/мин × 960 ÷ 1450 = 132,4 л/мин. Расчёт ориентировочный, допустимость таких оборотов уточняем до заказа.

Если разделить общий КПД ≥80 % на объёмный ≥90 %, получится гидромеханический КПД: 0,8 ÷ 0,9 = 0,89. Он показывает, сколько энергии съедает трение, а не утечки.

Скорость масла в первом присоединении (Z2"), если принять условный проход за диаметр 50,8 мм: 200 л/мин ÷ 60 ÷ 1000 ÷ (3,14 × (0,0508 м)² ÷ 4) = 1,6 м/с. Это оценка; реальный проходной диаметр зависит от рукава и арматуры.

Сопутствующие позиции

Для линии всасывания пригодится фильтр-сетка: подходящие позиции собраны в разделах Всасывающие фильтры MP Filtri и Всасывающие фильтры OMT. Для сборки линии рассмотрите ещё манометр из раздела Манометры WIKA.

Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.

Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.

Аналоги и замена

Рядом в линейке стоят Шестеренный насос DCB-B250, Шестеренный насос DCB-B300 и Шестеренный насос DCB-B160. Остальные позиции — в разделе «Шестеренные насосы DCB-B160~500».

Если нужна меньшая подача, подойдут Шестеренные насосы низкого давления CB-B; для перекачки масла со встроенным предохранительным клапаном и давлением 0,28–1,45 МПа — Шестеренные насосы KCB.

Подбор и ограничения

Не закрывайте линию нагнетания без предохранительного клапана и не поднимайте давление выше паспортного. Рукава, фитинги и сам насос рассчитаны на конкретное давление.

Не делайте всасывающую линию длиннее и тоньше, чем в паспорте: воздух и кавитация на всасывании слышны как шум и приводят к износу и падению подачи. Герметичность соединений на этой стороне важнее, чем на нагнетании.

Установка и обслуживание «Шестеренный насос DCB-B200»

После монтажа включите насос на холостом режиме и проверьте направление вращения, затем плавно поднимите давление. Прислушайтесь к шуму: гул и стук на всасывании означают воздух или засорённый фильтр.

Регулярно проверяйте герметичность вала и соединений, температуру корпуса и состояние масла. Рост температуры при неизменной нагрузке — признак износа или засоренной линии.

Что чаще всего спрашивают

Чем позиция «Шестеренный насос DCB-B200» отличается от соседних типоразмеров?

Подачей и приводом: 200 л/мин при 10,1 кВт. Присоединения и габариты растут со ступенью ряда, поэтому при замене сверяйте фланец и резьбы.

Какое давление выдерживает «Шестеренный насос DCB-B200»?

Номинальное по таблице — 2,5 МПа. Для DCB-B600…1000 изготовитель оговаривает, что давление может достигать 3,5 МПа и выше, но расчёт мы ведём на номинал.

Что означает FL и D в обозначении?

D — косозубые шестерни, малошумный вариант; число в конце — подача в л/мин. Круглое исполнение имеет резьбовые присоединения.

Для заказа «Шестеренный насос DCB-B200» пришлите частоту вращения привода, рабочее давление, жидкость и её температуру, а также размеры присоединений. Условия, цена и срок — по запросу; поставляем в регионы России и страны СНГ.
