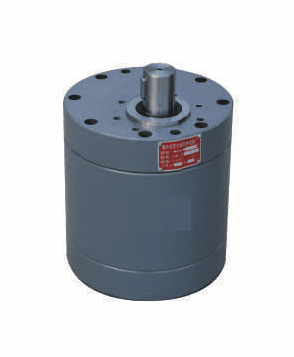

Шестеренный насос DCB-B300

Шестеренный насос DCB-B300 — малошумный шестерённый насос большой подачи серии DCB-B: подача 300 л/мин при 1450 об/мин, давление 2,5 МПа, мощность привода — 15 кВт. У насосов DCB-B косые зубья, поэтому они работают тише прямозубых. Объёмный КПД серии — не ниже 90 %, общий — не ниже 80 %.

Главное свойство позиции «Шестеренный насос DCB-B300»

Шестерённый насос подаёт масло порциями: зубья вытесняют его из впадин в нагнетательную полость. Поэтому подача почти не зависит от давления и растёт вместе с частотой вращения, а давление в линии определяют нагрузка и настройка предохранительного клапана.

В круглом исполнении корпус цилиндрический, присоединения резьбовые. Для позиции «Шестеренный насос DCB-B300» по таблице: вход Z2", выход Z1 1/2".

Косозубые шестерни сглаживают подачу и снижают шум; серия предназначена для большой подачи — от 160 до 1000 л/мин. Для позиции «Шестеренный насос DCB-B300» подача — 300 л/мин при 1450 об/мин.

Характеристики: Шестеренный насос DCB-B300

Как читается код DCB-B300

Код DCB-B300 читается слева направо.

• D — косозубые шестерни, малошумный насос
• CB — шестерённый насос
• B — номинальное давление 2,5 МПа
• 300 — номинальная подача, л/мин

Откуда взяты цифры

Карточка не называет завод-изготовитель, поэтому все значения — из типовой таблицы серии. Сверяйте их с шильдиком вашего насоса: при расхождении ориентир — шильдик.

Расчёт и арифметика для «Шестеренный насос DCB-B300»

Подача почти пропорциональна оборотам. Если вал крутить не 1450, а 960 об/мин, получится ориентировочно 300 л/мин × 960 ÷ 1450 = 198,6 л/мин. Это оценка: допустимые обороты изготовитель задаёт отдельно, подтверждаем по заявке.

Подача на оборот вала получается так: 300 л/мин × 1000 ÷ 1450 об/мин = 206,9 см³ за оборот. Цифра нетто — после утечек, поэтому по ней нельзя судить о геометрическом объёме, который в таблице серии не приведён.

Гидромеханическая часть потерь: 0,8 ÷ 0,9 = 0,89 (общий КПД ≥80 % ÷ объёмный ≥90 %). Оба значения в таблице стоят как нижняя граница.

Принадлежности к «Шестеренный насос DCB-B300»

Для линии всасывания пригодится фильтр-сетка: подходящие позиции собраны в разделах Всасывающие фильтры MP Filtri и Всасывающие фильтры OMT. Для сборки линии рассмотрите ещё манометр из раздела Манометры WIKA.

Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.

Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.

Аналоги и замена

Если нужен соседний вариант, посмотрите Шестеренный насос DCB-B200 и Шестеренный насос DCB-B350. Все исполнения собраны в разделе «Шестеренные насосы DCB-B160~500».

Соседние типоразмеры и исполнения собраны в разделах Шестеренные насосы DCB-B160~500, Шестеренные насосы DCB-B160~500 FL овальные, Шестеренные насосы DCB-B600~1000 круглые и Шестеренные насосы DCB-B600~1000 FL.

Чего не стоит делать с «Шестеренный насос DCB-B300»

Не запускайте насос всухую: без масла в рабочей полости детали рабочей пары изнашиваются за минуты, а уплотнение вала перегревается. Перед первым пуском залейте масло во всасывающую линию.

Не смешивайте масла разных классов и не используйте насос для жидкостей, не названных в паспорте. Для воды, топлива и агрессивных сред нужно отдельное подтверждение изготовителя.

Как ставить и обслуживать

После монтажа включите насос на холостом режиме и проверьте направление вращения, затем плавно поднимите давление. Прислушайтесь к шуму: гул и стук на всасывании означают воздух или засорённый фильтр.

Регулярно проверяйте герметичность вала и соединений, температуру корпуса и состояние масла. Рост температуры при неизменной нагрузке — признак износа или засоренной линии.
