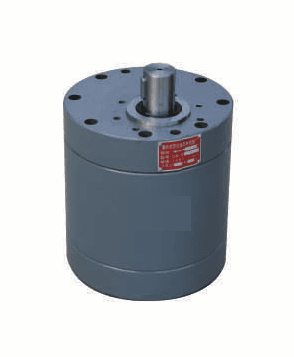

Шестеренный насос DCB-B350
- Тип
- малошумный шестерённый насос (косозубые шестерни)
- Рабочее давление
- 2,5 МПа
- Расход
- 350 л/мин
Шестеренный насос DCB-B350 — малошумный шестерённый насос DCB-B большой подачи. По таблице серии: подача 350 л/мин, давление 2,5 МПа, мощность привода 17 кВт. Ряд DCB-B160…500 — это малошумные насосы большой подачи; давление 2,5 МПа, 1450 об/мин, КПД объёмный ≥90 %, общий ≥80 %.
Для чего подходит DCB-B
После антикоррозионной обработки насосы этого ряда могут перекачивать воду. Разные позиции ряда DCB-B отличаются расходом; остальные параметры в пределах серии близки, так что выбор идёт именно по подаче.
Характеристики: Шестеренный насос DCB-B350
| Параметр | Значение |
|---|---|
| Тип | малошумный шестерённый насос (косозубые шестерни) |
| Подача | 350 л/мин |
| Давление номинальное | 2,5 МПа |
| Частота вращения | 1450 об/мин |
| Объёмный КПД | ≥90 % |
| Общий КПД | ≥80 % |
| Вход | Z2" |
| Выход | Z1 1/2" |
| Мощность привода | 17 кВт |
Как читается код DCB-B350
Расшифруем шестеренный насос DCB-B350 по частям. DCB-B350: D — малошумный (косозубые шестерни), CB — шестерённый насос, B — номинальное давление 2,5 МПа, 350 — подача, л/мин.
Проверка мощности привода арифметикой
Возьмём шестеренный насос DCB-B350 и посчитаем нагрузку. Условный пример: насос работает на номинальных 25 бар. Гидравлическая мощность: 350 л/мин × 25 бар ÷ 600 = 14,58 кВт гидравлической мощности. При минимальном по таблице общем КПД на валу нужно: 14,58 кВт ÷ 0,8 = 18,23 кВт на валу при общем КПД 0,8. Привод в таблице серии (17 кВт) меньше этой оценки, значит реальный КПД выше нижней границы: 14,58 кВт ÷ 17 кВт = 0,86. Момент на валу для выбора муфты и двигателя: 9550 × 17 кВт ÷ 1450 об/мин = 112 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 350 л/мин × 960 ÷ 1450 = 231,7 л/мин; при 1500 об/мин: 350 л/мин × 1500 ÷ 1450 = 362,1 л/мин. За один оборот насос подаёт 241,4 см³. Если давление в контуре ниже, потребляемая мощность падает. При 10 бар: 350 л/мин × 10 бар ÷ (600 × 0,8) = 7,29 кВт.
Двигатель, обороты и резьбы
Для установки шестеренный насос DCB-B350 важны эти данные. Мощность привода по таблице серии — 17 кВт при 1450 об/мин. Массу и габариты для этой позиции в таблицах не нашли: сообщим после запроса. Муфту и кронштейн подбирают отдельно по валу двигателя.
Аналоги внутри ряда
Если типоразмер не подошёл, рядом по ряду стоят позиции: DCB-B300: 300 л/мин, то есть в 1,17 раза меньше, чем у DCB-B350 (350 ÷ 300 = 1,17). Привод 15 кВт против 17 кВт у DCB-B350. DCB-B400 — 400 л/мин; относительно DCB-B350 подача больше в 1,14 раза (400 ÷ 350 = 1,14). Мощность по таблице — 20 кВт (у DCB-B350 17 кВт). DCB-B250 — 250 л/мин; относительно DCB-B350 подача меньше в 1,4 раза (350 ÷ 250 = 1,4). Мощность по таблице — 13 кВт (у DCB-B350 17 кВт). Полный список — в разделе Шестеренные насосы DCB-B160~500.
Ограничения и подбор
Выбирая шестеренный насос DCB-B350, учтите ограничения. Резьбу присоединений по заказу могут выполнить нестандартной, например M36x2 или M62x2. Перед входом в насос ставят сетчатый или грубый фильтр: твёрдые частицы убивают зазоры в первую очередь.
Установка и уход
Вводя шестеренный насос DCB-B350 в работу, действуйте так. Первый пуск делают без нагрузки: проверяют направление вращения, герметичность соединений и отсутствие подсоса воздуха на всасывании. Периодически проверяйте шум и температуру корпуса: рост того и другого сигнализирует об износе или подсосе воздуха.
