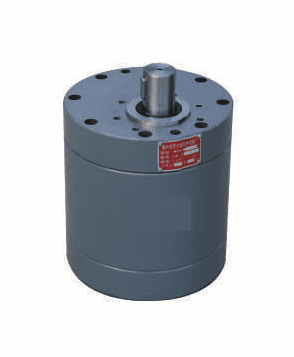

Шестеренный насос DCB-B400

Шестеренный насос DCB-B400 из серии DCB-B подаёт 400 л/мин при 1450 об/мин; номинальное давление — 2,5 МПа, привод по таблице — 20 кВт. Косозубые шестерни делают работу тише, чем у прямозубых насосов того же класса. Объёмный КПД по таблице — ≥90 %, общий — ≥80 %.

Главное свойство позиции «Шестеренный насос DCB-B400»

Шестерённый насос подаёт масло порциями: зубья вытесняют его из впадин в нагнетательную полость. Поэтому подача почти не зависит от давления и растёт вместе с частотой вращения, а давление в линии определяют нагрузка и настройка предохранительного клапана.

Подача насоса такого типа примерно пропорциональна оборотам вала: вдвое больше оборотов — вдвое больше масла, пока всасывание успевает наполнять полости. Поэтому в таблицах подача всегда привязана к конкретной частоте вращения.

Круглые насосы DCB-B160…500 после антикоррозионной обработки могут перекачивать воду; в базовом исполнении они рассчитаны на минеральные масла. Исполнение под воду подтверждаем по заявке.

Шестеренный насос DCB-B400: основные параметры

Расшифровка обозначения DCB-B400

Код DCB-B400 читается слева направо.

• D — косозубые шестерни, малошумный насос
• CB — шестерённый насос
• B — номинальное давление 2,5 МПа
• 400 — номинальная подача, л/мин

Чьи это цифры

Изготовитель конкретной партии на карточке не указан: цифры взяты из типовой таблицы параметров серии. Если данные на шильдике вашего насоса отличаются, верьте шильдику и пришлите его фото.

Подбор по цифрам: расчёт

Какой момент приходится на вал: 9550 × 20 кВт ÷ 1450 об/мин = 131,7 Н·м. Муфту выбирают с запасом по этому моменту, потому что на пуске нагрузка выше номинальной.

Пересчёт на 960 об/мин даёт 400 л/мин × 960 ÷ 1450 = 264,8 л/мин. Пропорция справедлива лишь пока всасывание успевает наполнять полости, а пределы по оборотам смотрите в паспорте.

Гидромеханическая часть потерь: 0,8 ÷ 0,9 = 0,89 (общий КПД ≥80 % ÷ объёмный ≥90 %). Оба значения в таблице стоят как нижняя граница.

Что заказать вместе

Для линии всасывания пригодится фильтр-сетка: подходящие позиции собраны в разделах Всасывающие фильтры MP Filtri и Всасывающие фильтры OMT. Для сборки линии рассмотрите ещё манометр из раздела Манометры WIKA.

Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.

Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.

Аналоги и замена

Рядом в линейке стоят Шестеренный насос DCB-B300, Шестеренный насос DCB-B500 и Шестеренный насос DCB-B350. Остальные позиции — в разделе «Шестеренные насосы DCB-B160~500».

Соседние типоразмеры и исполнения собраны в разделах Шестеренные насосы DCB-B160~500, Шестеренные насосы DCB-B160~500 FL овальные, Шестеренные насосы DCB-B600~1000 круглые и Шестеренные насосы DCB-B600~1000 FL.

Подбор и ограничения

Не запускайте насос всухую: без масла в рабочей полости детали рабочей пары изнашиваются за минуты, а уплотнение вала перегревается. Перед первым пуском залейте масло во всасывающую линию.

Не делайте всасывающую линию длиннее и тоньше, чем в паспорте: воздух и кавитация на всасывании слышны как шум и приводят к износу и падению подачи. Герметичность соединений на этой стороне важнее, чем на нагнетании.

Как ставить и обслуживать

Перед монтажом промойте рукава и бак: стружка и герметик из линии попадают прямо в насос. Вал выставляют соосно с двигателем, без осевых усилий и перекоса, а муфту не забивают молотком.

Заменяйте масло и фильтр по регламенту оборудования. Забитый фильтр на всасывании виден по росту шума и падению подачи, и его чистят до того, как насос начнёт работать на кавитации.
