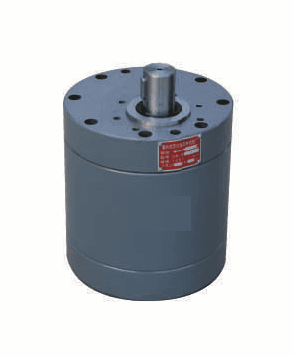

Шестеренный насос DCB-B250
- Тип
- малошумный шестерённый насос (косозубые шестерни)
- Рабочее давление
- 2,5 МПа
- Расход
- 250 л/мин
Позиция Шестеренный насос DCB-B250 относится к ряду DCB-B: малошумный шестерённый насос DCB-B большой подачи. Параметры позиции — подача 250 л/мин, давление 2,5 МПа, мощность привода 13 кВт. DCB-B160…500 — малошумные насосы большой подачи с косыми шестернями: 2,5 МПа, 1450 об/мин, объёмный КПД не ниже 90 %, общий не ниже 80 %.
Ряд DCB-B: чем он отличается
Изготовитель серии допускает перекачку воды после антикоррозионной обработки. Внутри ряда DCB-B позиции различаются подачей, поэтому сначала сопоставляют нужный расход с подачей из таблицы и лишь затем смотрят на присоединения и привод.
Характеристики: Шестеренный насос DCB-B250
| Параметр | Значение |
|---|---|
| Тип | малошумный шестерённый насос (косозубые шестерни) |
| Подача | 250 л/мин |
| Давление номинальное | 2,5 МПа |
| Частота вращения | 1450 об/мин |
| Объёмный КПД | ≥90 % |
| Общий КПД | ≥80 % |
| Вход | Z2" |
| Выход | Z1 1/2" |
| Мощность привода | 13 кВт |
Что означают буквы и цифры DCB-B250
Прочитаем шестеренный насос DCB-B250 по частям. DCB-B250: D — малошумный (косозубые шестерни), CB — шестерённый насос, B — номинальное давление 2,5 МПа, 250 — подача, л/мин.
Расчёт привода и расхода
Посчитаем шестеренный насос DCB-B250 по таблице серии. Условный пример: насос работает на номинальных 25 бар. Гидравлическая мощность: 250 л/мин × 25 бар ÷ 600 = 10,42 кВт гидравлической мощности. При минимальном по таблице общем КПД на валу нужно: 10,42 кВт ÷ 0,8 = 13,02 кВт на валу при общем КПД 0,8. Привод в таблице серии (13 кВт) меньше этой оценки, значит реальный КПД выше нижней границы: 10,42 кВт ÷ 13 кВт = 0,8. Момент на валу для выбора муфты и двигателя: 9550 × 13 кВт ÷ 1450 об/мин = 85,6 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 250 л/мин × 960 ÷ 1450 = 165,5 л/мин; при 1500 об/мин: 250 л/мин × 1500 ÷ 1450 = 258,6 л/мин. За один оборот насос подаёт 172,4 см³. Если давление в контуре ниже, потребляемая мощность падает. При 10 бар: 250 л/мин × 10 бар ÷ (600 × 0,8) = 5,21 кВт.
Двигатель, обороты и резьбы
Для установки шестеренный насос DCB-B250 важны эти данные. Мощность привода по таблице серии — 13 кВт при 1450 об/мин. Массу и габариты для этой позиции в таблицах не нашли: сообщим после запроса. Посадочные размеры вала и фланца сверяют по чертежу до заказа.
Аналоги внутри ряда
Ближайшие позиции ряда для сравнения: У DCB-B200 показатель 200 л/мин: в 1,25 раза меньше, чем у DCB-B250 (250 ÷ 200 = 1,25). Привод 10,1 кВт против 13 кВт у DCB-B250. У DCB-B160 показатель 160 л/мин: в 1,56 раза меньше, чем у DCB-B250 (250 ÷ 160 = 1,56). Привод 8,2 кВт против 13 кВт у DCB-B250. У DCB-B300 показатель 300 л/мин: в 1,2 раза больше, чем у DCB-B250 (300 ÷ 250 = 1,2). Привод 15 кВт против 13 кВт у DCB-B250. Полный список — в разделе Шестеренные насосы DCB-B160~500.
На что смотреть при выборе
Выбирая шестеренный насос DCB-B250, учтите ограничения. Резьба присоединений у DCB-B160…500F может изготавливаться по заказу — например M36x2 или M62x2. Перед входом в насос ставят сетчатый или грубый фильтр: твёрдые частицы убивают зазоры в первую очередь.
Монтаж и обслуживание
Вводя шестеренный насос DCB-B250 в работу, действуйте так. Перед пуском сверьте направление вращения по стрелке на корпусе, заполните линию всасывания жидкостью и сделайте пробный пуск без нагрузки. При росте шума или падении подачи сначала смотрят фильтр и уровень масла, и лишь затем разбирают насос.
