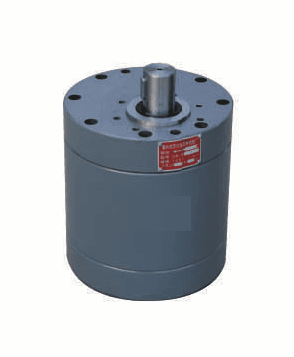

Шестеренный насос DCB-B160
- Тип
- малошумный шестерённый насос (косозубые шестерни)
- Рабочее давление
- 2,5 МПа
- Расход
- 160 л/мин
Шестеренный насос DCB-B160 — малошумный шестерённый насос DCB-B большой подачи. По таблице серии: подача 160 л/мин, давление 2,5 МПа, мощность привода 8,2 кВт. DCB-B160…500 — малошумные насосы большой подачи с косыми шестернями: 2,5 МПа, 1450 об/мин, объёмный КПД не ниже 90 %, общий не ниже 80 %.
Для чего подходит DCB-B
Изготовитель серии допускает перекачку воды после антикоррозионной обработки. Внутри ряда DCB-B позиции различаются подачей, в итоге сначала сопоставляют нужный расход с подачей из таблицы и только затем смотрят на присоединения и привод.
Характеристики: Шестеренный насос DCB-B160
| Параметр | Значение |
|---|---|
| Тип | малошумный шестерённый насос (косозубые шестерни) |
| Подача | 160 л/мин |
| Давление номинальное | 2,5 МПа |
| Частота вращения | 1450 об/мин |
| Объёмный КПД | ≥90 % |
| Общий КПД | ≥80 % |
| Вход | Z2" |
| Выход | Z1 1/2" |
| Мощность привода | 8,2 кВт |
Что означают буквы и цифры DCB-B160
Разберём шестеренный насос DCB-B160 по частям. DCB-B160: D — малошумный (косозубые шестерни), CB — шестерённый насос, B — номинальное давление 2,5 МПа, 160 — подача, л/мин.
Проверка мощности привода арифметикой
Возьмём шестеренный насос DCB-B160 и посчитаем нагрузку. Условный пример: насос работает на номинальных 25 бар. Гидравлическая мощность: 160 л/мин × 25 бар ÷ 600 = 6,67 кВт гидравлической мощности. При минимальном по таблице общем КПД на валу нужно: 6,67 кВт ÷ 0,8 = 8,33 кВт на валу при общем КПД 0,8. Привод в таблице серии (8,2 кВт) меньше этой оценки, значит реальный КПД выше нижней границы: 6,67 кВт ÷ 8,2 кВт = 0,81. Момент на валу для выбора муфты и двигателя: 9550 × 8,2 кВт ÷ 1450 об/мин = 54 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 160 л/мин × 960 ÷ 1450 = 105,9 л/мин; при 1500 об/мин: 160 л/мин × 1500 ÷ 1450 = 165,5 л/мин. За один оборот насос подаёт 110,3 см³. Если давление в контуре ниже, потребляемая мощность падает. При 10 бар: 160 л/мин × 10 бар ÷ (600 × 0,8) = 3,33 кВт.
Чем приводить и как подключать
Подключая шестеренный насос DCB-B160, ориентируйтесь на таблицу. Мощность привода по таблице серии — 8,2 кВт при 1450 об/мин. Массу и габариты для этой позиции в таблицах не нашли: сообщим после запроса. Тип муфты и посадочные размеры согласуем по чертежу заказчика.
Соседние типоразмеры и замена
Смежные типоразмеры: DCB-B250: 250 л/мин, то есть в 1,56 раза больше, чем у DCB-B160 (250 ÷ 160 = 1,56). Мощность по таблице — 13 кВт (у DCB-B160 8,2 кВт). DCB-B300 — 300 л/мин; относительно DCB-B160 подача больше в 1,88 раза (300 ÷ 160 = 1,88). Мощность по таблице — 15 кВт (у DCB-B160 8,2 кВт). DCB-B200: 200 л/мин, то есть в 1,25 раза больше, чем у DCB-B160 (200 ÷ 160 = 1,25). Мощность по таблице — 10,1 кВт (у DCB-B160 8,2 кВт). Полный список — в разделе Шестеренные насосы DCB-B160~500.
Где насос не подходит
Прежде чем заказывать шестеренный насос DCB-B160, прочтите: Резьбу присоединений по заказу могут выполнить нестандартной, например M36x2 или M62x2. Жидкость с абразивом и частицами насос быстро изнашивает: перед насосом нужен сетчатый фильтр.
Монтаж и обслуживание
Эксплуатируя шестеренный насос DCB-B160, следите за простыми вещами. Первый пуск делают без нагрузки: проверяют направление вращения, герметичность соединений и отсутствие подсоса воздуха на всасывании. При росте шума или падении подачи сначала смотрят фильтр и уровень масла, и лишь затем разбирают насос.
