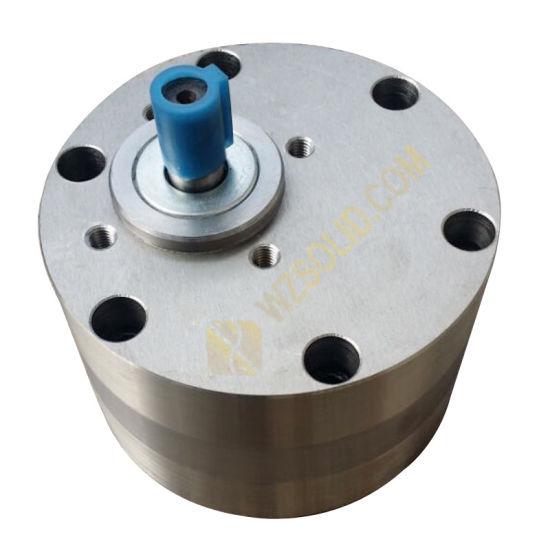

Шестеренный насос CB-BNS6
- Тип
- шестерённый насос, износостойкое исполнение
- Рабочее давление
- 1,6 МПа
- Расход
- 6 л/мин
Позиция Шестеренный насос CB-BNS6 относится к ряду CB-BNS: износостойкий керамико-нержавеющий шестерённый насос CB-BNS. Параметры позиции — подача 6 л/мин, давление 1,6 МПа. CB-BNS разработан на базе CB-B: по обе стороны шестерён стоят керамические фрикционные пластины; давление — 1,6 МПа при 1450 об/мин, высота всасывания — 300 мм.
Ряд CB-BNS: чем он отличается
Область применения: фармацевтика, химическая промышленность, пищевое оборудование.
Характеристики: Шестеренный насос CB-BNS6
| Параметр | Значение |
|---|---|
| Тип | шестерённый насос, износостойкое исполнение |
| Подача | 6 л/мин |
| Частота вращения | 1450 об/мин |
| Давление | 1,6 МПа |
| Высота всасывания | 300 мм |
| Резьбы K1/K2 | Z3/8" / Z3/8" |
Что означают буквы и цифры CB-BNS6
Расшифруем шестеренный насос CB-BNS6 по частям. CB-BNS6: CB — шестерённый насос; B — класс давления 1,6 МПа; NS — износостойкое исполнение; 6 — подача, л/мин. Буква B здесь означает давление 1,6 МПа, тогда как в CB-B она обозначает 2,5 МПа.
Расчёт привода и расхода
Возьмём шестеренный насос CB-BNS6 и посчитаем нагрузку. Условный пример: насос работает на номинальных 16 бар. Гидравлическая мощность: 6 л/мин × 16 бар ÷ 600 = 0,16 кВт гидравлической мощности. Подача пропорциональна оборотам. При 960 об/мин: 6 л/мин × 960 ÷ 1450 = 4 л/мин; при 1500 об/мин: 6 л/мин × 1500 ÷ 1450 = 6,2 л/мин. За один оборот насос подаёт 4,1 см³.
Двигатель, обороты и резьбы
Чтобы запустить шестеренный насос CB-BNS6, понадобится следующее. Присоединительные резьбы: Z3/8" / Z3/8". Высота всасывания — 300 мм. Массу и габариты для этой позиции в таблицах не нашли: сообщим после запроса. Тип муфты и посадочные размеры согласуем по чертежу заказчика.
Аналоги внутри ряда
Смежные типоразмеры: CB-BNS10 — 10 л/мин; относительно CB-BNS6 подача больше в 1,67 раза (10 ÷ 6 = 1,67). У CB-BNS4 показатель 4 л/мин: в 1,5 раза меньше, чем у CB-BNS6 (6 ÷ 4 = 1,5). У CB-BNS2.5 показатель 2,5 л/мин: в 2,4 раза меньше, чем у CB-BNS6 (6 ÷ 2,5 = 2,4). Полный список — в разделе Шестеренные насосы CB-BNS из нержавеющей стали.
Ограничения и подбор
Выбирая шестеренный насос CB-BNS6, учтите ограничения. Так как номинал серии 1,6 МПа, а у CB-B 2,5 МПа, CB-BNS нельзя ставить в линии, рассчитанные на давление CB-B. Жидкость с абразивом и частицами насос быстро изнашивает: перед насосом нужен сетчатый фильтр.
Пуск и эксплуатация
Эксплуатируя шестеренный насос CB-BNS6, следите за простыми вещами. Перед пуском проверьте направление вращения по стрелке на корпусе, заполните линию всасывания жидкостью и сделайте пробный пуск без нагрузки. Периодически проверяйте шум и температуру корпуса: рост того и другого сигнализирует об износе или подсосе воздуха.
