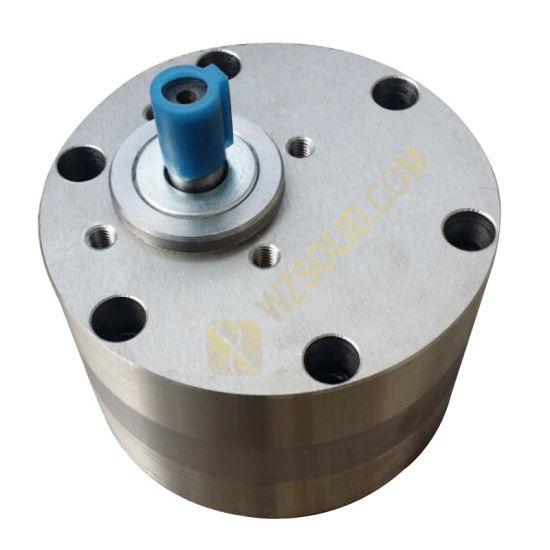

Шестеренный насос CB-BNS20
- Тип
- шестерённый насос, износостойкое исполнение
- Рабочее давление
- 1,6 МПа
- Расход
- 20 л/мин
Шестеренный насос CB-BNS20 серии CB-BNS даёт 20 л/мин при 1450 об/мин и рассчитан на 1,6 МПа; высота всасывания по таблице — 300 мм. CB-BNS разработан на базе CB-B: по обе стороны шестерён установлены керамические фрикционные пластины. Его применяют в фармацевтике, химии и пищевом оборудовании.
Что это и где применяется
Шестерённый насос подаёт масло порциями: зубья вытесняют его из впадин в нагнетательную полость. Поэтому подача почти не зависит от давления и растёт вместе с частотой вращения, а давление в линии определяют нагрузка и настройка предохранительного клапана.
Подача насоса такого типа примерно пропорциональна оборотам вала: вдвое больше оборотов — вдвое больше масла, пока всасывание успевает наполнять полости. Поэтому в таблицах подача всегда привязана к конкретной частоте вращения.
Керамические фрикционные пластины по обе стороны шестерён — износостойкие торцы рабочей пары. Какую именно среду выдержат корпус и уплотнения, по таблице серии не указано — это подтверждаем по заявке.
Технические характеристики: Шестеренный насос CB-BNS20
| Что проверено | Значение |
|---|---|
| Частота вращения | 1450 об/мин |
| Резьбы K1/K2 | Z3/4" / Z3/4" |
| Рабочее давление | 1,6 МПа |
| Подача | 20 л/мин |
| Давление | 1,6 МПа |
| Тип | шестерённый насос, износостойкое исполнение |
| Обозначение | CB-BNS20 |
| Высота всасывания | 300 мм |
Расшифровка обозначения CB-BNS20
Разберём обозначение CB-BNS20 по порядку.
- CB — шестерённый насос
- B — класс давления 1,6 МПа
- NS — износостойкое исполнение
- 20 — номинальная подача, л/мин
Откуда взяты цифры
Карточка не называет завод-изготовитель, поэтому все значения — из типовой таблицы серии. Сверяйте их с шильдиком вашего насоса: при расхождении ориентир — шильдик.
Подбор по цифрам: расчёт
Скорость масла в первом присоединении (Z3/4"), если принять условный проход за диаметр 19 мм: 20 л/мин ÷ 60 ÷ 1000 ÷ (3,14 × (0,019 м)² ÷ 4) = 1,2 м/с. Это оценка; реальный проходной диаметр зависит от рукава и арматуры.
Скажем, нужно переместить 100 л масла. Арифметика: 100 л ÷ 20 л/мин = 5 мин. На практике добавьте время на пуск и холодное масло.
Гидравлическая мощность на выходе при номинальном давлении: 20 л/мин × 16 бар ÷ 600 = 0,53 кВт.
Сопутствующие позиции
Для контроля давления поставьте манометр: подбор — в разделе Манометры WIKA. Если насос приводит гидромотор или привод со своими фланцами, пришлите размеры посадочных мест.
Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.
Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.
Аналоги и замена
Ближайшие позиции раздела: Шестеренный насос CB-BNS16, Шестеренный насос CB-BNS10 и Шестеренный насос CB-BNS32. Все исполнения собраны в разделе «Шестеренные насосы CB-BNS из нержавеющей стали».
Если среда — обычное минеральное масло и давление 2,5 МПа, достаточно Шестеренные насосы низкого давления CB-B. Циклоидные насосы собраны в разделе Шестеренные масляные насосы BB-B.
Чего не стоит делать с «Шестеренный насос CB-BNS20»
Не запускайте насос всухую: без масла в рабочей полости детали рабочей пары изнашиваются за минуты, а уплотнение вала перегревается. Перед первым пуском залейте масло во всасывающую линию.
Не закрывайте линию нагнетания без предохранительного клапана и не поднимайте давление выше паспортного. Рукава, фитинги и сам насос рассчитаны на конкретное давление.
Как ставить и обслуживать
Перед монтажом промойте рукава и бак: стружка и герметик из линии попадают прямо в насос. Вал выставляют соосно с двигателем, без осевых усилий и перекоса, а муфту не забивают молотком.
Заменяйте масло и фильтр по регламенту оборудования. Забитый фильтр на всасывании виден по росту шума и падению подачи, и его чистят до того, как насос начнёт работать на кавитации.
