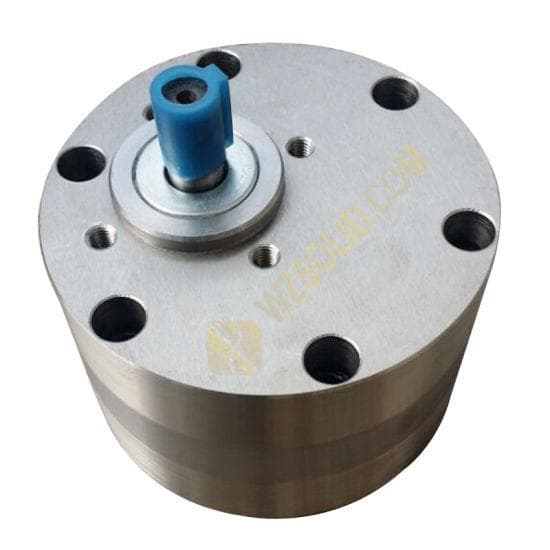

Шестеренный насос CB-BNS4

Шестеренный насос CB-BNS4 — шестерённый насос в износостойком керамико-нержавеющем исполнении серии CB-BNS: подача 4 л/мин при 1450 об/мин, давление 1,6 МПа, высота всасывания 300 мм. Серия построена на основе CB-B и отличается керамическими фрикционными пластинами по обе стороны шестерён. Область применения по описанию изготовителя — фармацевтика, химия и пищевое оборудование.

Главное свойство позиции «Шестеренный насос CB-BNS4»

Шестерённый насос подаёт масло порциями: зубья вытесняют его из впадин в нагнетательную полость. Поэтому подача почти не зависит от давления и растёт вместе с частотой вращения, а давление в линии определяют нагрузка и настройка предохранительного клапана.

Подача насоса такого типа примерно пропорциональна оборотам вала: вдвое больше оборотов — вдвое больше масла, пока всасывание успевает наполнять полости. Поэтому в таблицах подача всегда привязана к конкретной частоте вращения.

Давление серии CB-BNS — 1,6 МПа, ниже, чем 2,5 МПа у обычных CB-B; частота вращения — 1450 об/мин, высота всасывания — 300 мм против 500 мм у перекачивающих агрегатов. Для позиции «Шестеренный насос CB-BNS4» расчёт подачи ведут именно при этих условиях.

Характеристики: Шестеренный насос CB-BNS4

Код CB-BNS4 по частям

Код CB-BNS4 читается слева направо.

• CB — шестерённый насос
• B — класс давления 1,6 МПа
• NS — износостойкое исполнение
• 4 — номинальная подача, л/мин

Чьи это цифры

Изготовитель конкретной партии на карточке не указан: цифры взяты из типовой таблицы параметров серии. Если данные на шильдике вашего насоса отличаются, верьте шильдику и пришлите его фото.

Подбор по цифрам: расчёт

Что будет при другой частоте вращения, скажем 960 об/мин: 4 л/мин × 960 ÷ 1450 = 2,6 л/мин. Расчёт ориентировочный, допустимость таких оборотов уточняем до заказа.

Условный пример по ёмкости: перекачать 40 л при подаче 4 л/мин — 40 л ÷ 4 л/мин = 10 мин. Время идёт без потерь на разгон и без учёта вязкости.

Проверка по порту Z3/8" при диаметре 9,5 мм: 4 л/мин ÷ 60 ÷ 1000 ÷ (3,14 × (0,0095 м)² ÷ 4) = 0,9 м/с. Для всасывающей линии это число нужно снижать — берут рукав крупнее порта.

Сопутствующие позиции

Для линии всасывания пригодится фильтр-сетка: подходящие позиции собраны в разделах Всасывающие фильтры MP Filtri и Всасывающие фильтры OMT. Для сборки линии рассмотрите ещё манометр из раздела Манометры WIKA.

Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.

Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.

Аналоги и замена

Ближайшие позиции раздела: Шестеренный насос CB-BNS2.5, Шестеренный насос CB-BNS6 и Шестеренный насос CB-BNS1. Все исполнения собраны в разделе «Шестеренные насосы CB-BNS из нержавеющей стали».

Для больших подач и малошумной работы есть Шестеренные насосы DCB-B160~500, а для агрегатов с двигателем — Шестеренные насосы WBZ.

Подбор и ограничения

Не запускайте насос всухую: без масла в рабочей полости детали рабочей пары изнашиваются за минуты, а уплотнение вала перегревается. Перед первым пуском залейте масло во всасывающую линию.

Не смешивайте масла разных классов и не используйте насос для жидкостей, не названных в паспорте. Для воды, топлива и агрессивных сред нужно отдельное подтверждение изготовителя.

Монтаж и обслуживание

Регулярно проверяйте герметичность вала и соединений, температуру корпуса и состояние масла. Рост температуры при неизменной нагрузке — признак износа или засоренной линии.

Заменяйте масло и фильтр по регламенту оборудования. Забитый фильтр на всасывании виден по росту шума и падению подачи, и его чистят до того, как насос начнёт работать на кавитации.
