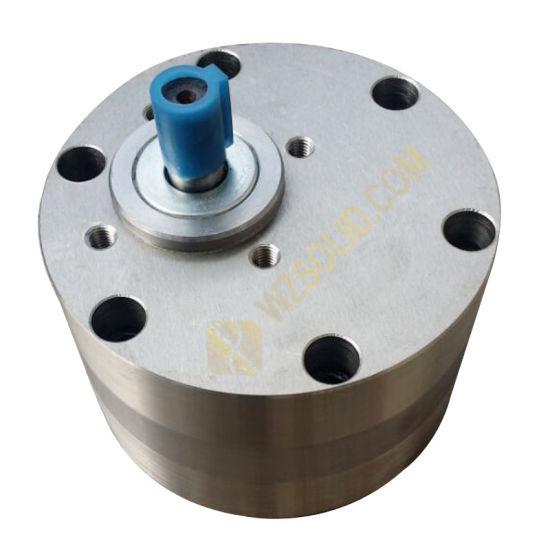

Шестеренный насос CB-BNS32
- Тип
- шестерённый насос, износостойкое исполнение
- Рабочее давление
- 1,6 МПа
- Расход
- 32 л/мин
Позиция Шестеренный насос CB-BNS32 относится к ряду CB-BNS: износостойкий керамико-нержавеющий шестерённый насос CB-BNS. Параметры позиции — подача 32 л/мин, давление 1,6 МПа. CB-BNS разработан на базе CB-B: по обе стороны шестерён стоят керамические фрикционные пластины; давление — 1,6 МПа при 1450 об/мин, высота всасывания — 300 мм.
Особенности серии CB-BNS
Применение по описанию серии — фармацевтическое, химическое и пищевое оборудование.
Характеристики: Шестеренный насос CB-BNS32
| Параметр | Значение |
|---|---|
| Тип | шестерённый насос, износостойкое исполнение |
| Подача | 32 л/мин |
| Частота вращения | 1450 об/мин |
| Давление | 1,6 МПа |
| Высота всасывания | 300 мм |
| Резьбы K1/K2 | Z3/4" / Z3/4" |
Расшифровка обозначения CB-BNS32
Прочитаем шестеренный насос CB-BNS32 по частям. CB-BNS32: CB — шестерённый насос; B — класс давления 1,6 МПа; NS — износостойкое исполнение; 32 — подача, л/мин. Буква B здесь означает давление 1,6 МПа, тогда как в CB-B она обозначает 2,5 МПа.
Расчёт привода и расхода
Проверим шестеренный насос CB-BNS32 арифметикой. Условный пример: насос работает на номинальных 16 бар. Гидравлическая мощность: 32 л/мин × 16 бар ÷ 600 = 0,85 кВт гидравлической мощности. Подача пропорциональна оборотам. При 960 об/мин: 32 л/мин × 960 ÷ 1450 = 21,2 л/мин; при 1500 об/мин: 32 л/мин × 1500 ÷ 1450 = 33,1 л/мин. За один оборот насос подаёт 22,1 см³.
Чем приводить и как подключать
Чтобы запустить шестеренный насос CB-BNS32, понадобится следующее. Присоединительные резьбы: Z3/4" / Z3/4". Высота всасывания — 300 мм. Массу и габариты для этой позиции в таблицах не нашли: сообщим после запроса. Посадочные размеры вала и фланца сверяют по чертежу до заказа.
Соседние типоразмеры и замена
Если типоразмер не подошёл, рядом по ряду стоят позиции: CB-BNS20: 20 л/мин, иначе говоря в 1,6 раза меньше, чем у CB-BNS32 (32 ÷ 20 = 1,6). CB-BNS16 — 16 л/мин; относительно CB-BNS32 подача меньше в 2 раза (32 ÷ 16 = 2). У CB-BNS10 показатель 10 л/мин: в 3,2 раза меньше, чем у CB-BNS32 (32 ÷ 10 = 3,2). Полный список — в разделе Шестеренные насосы CB-BNS из нержавеющей стали.
На что смотреть при выборе
Выбирая шестеренный насос CB-BNS32, учтите ограничения. Давление ряда — 1,6 МПа, ниже, чем у CB-B (2,5 МПа), значит прямая замена CB-B на CB-BNS по давлению невозможна. Загрязнённое масло сокращает ресурс любого шестерённого или пластинчатого насоса, значит заранее продумайте фильтр на всасывании.
Пуск и эксплуатация
Эксплуатируя шестеренный насос CB-BNS32, следите за простыми вещами. Первый пуск делают без нагрузки: проверяют направление вращения, герметичность соединений и отсутствие подсоса воздуха на всасывании. При росте шума или падении подачи сначала смотрят фильтр и уровень масла, и лишь затем разбирают насос.
