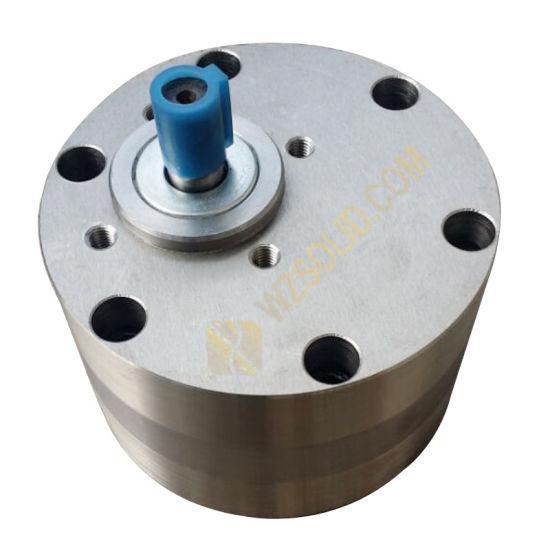

Шестеренный насос CB-BNS2.5
- Тип
- шестерённый насос, износостойкое исполнение
- Рабочее давление
- 1,6 МПа
- Расход
- 2,5 л/мин
Шестеренный насос CB-BNS2.5 — износостойкий керамико-нержавеющий шестерённый насос CB-BNS. По таблице серии: подача 2,5 л/мин, давление 1,6 МПа. Серию CB-BNS строят на основе CB-B с керамическими фрикционными пластинами у шестерён; давление 1,6 МПа, 1450 об/мин, всасывание до 300 мм.
Для чего подходит CB-BNS
Применение по описанию серии — фармацевтическое, химическое и пищевое оборудование.
Характеристики: Шестеренный насос CB-BNS2.5
| Параметр | Значение |
|---|---|
| Тип | шестерённый насос, износостойкое исполнение |
| Подача | 2,5 л/мин |
| Частота вращения | 1450 об/мин |
| Давление | 1,6 МПа |
| Высота всасывания | 300 мм |
| Резьбы K1/K2 | Z3/8" / Z3/8" |
Расшифровка обозначения CB-BNS2.5
Разберём шестеренный насос CB-BNS2.5 по частям. CB-BNS2.5: CB — шестерённый насос; B — класс давления 1,6 МПа; NS — износостойкое исполнение; 2.5 — подача, л/мин. Буква B здесь означает давление 1,6 МПа, тогда как в CB-B она обозначает 2,5 МПа.
Проверка мощности привода арифметикой
Посчитаем шестеренный насос CB-BNS2.5 по таблице серии. Условный пример: насос работает на номинальных 16 бар. Гидравлическая мощность: 2,5 л/мин × 16 бар ÷ 600 = 0,07 кВт гидравлической мощности. Подача пропорциональна оборотам. При 960 об/мин: 2,5 л/мин × 960 ÷ 1450 = 1,7 л/мин; при 1500 об/мин: 2,5 л/мин × 1500 ÷ 1450 = 2,6 л/мин. За один оборот насос подаёт 1,7 см³.
Двигатель, обороты и резьбы
Для установки шестеренный насос CB-BNS2.5 важны эти данные. Присоединительные резьбы: Z3/8" / Z3/8". Высота всасывания — 300 мм. Массу и габариты для этой позиции в таблицах не нашли: сообщим после запроса. Муфту и кронштейн подбирают отдельно по валу двигателя.
Чем заменить и с чем сравнить
Ближайшие позиции ряда для сравнения: У CB-BNS1 показатель 1 л/мин: в 2,5 раза меньше, чем у CB-BNS2.5 (2,5 ÷ 1 = 2,5). У CB-BNS4 показатель 4 л/мин: в 1,6 раза больше, чем у CB-BNS2.5 (4 ÷ 2,5 = 1,6). У CB-BNS6 показатель 6 л/мин: в 2,4 раза больше, чем у CB-BNS2.5 (6 ÷ 2,5 = 2,4). Полный список — в разделе Шестеренные насосы CB-BNS из нержавеющей стали.
На что смотреть при выборе
Выбирая шестеренный насос CB-BNS2.5, учтите ограничения. Так как номинал серии 1,6 МПа, а у CB-B 2,5 МПа, CB-BNS нельзя ставить в линии, рассчитанные на давление CB-B. Загрязнённое масло сокращает ресурс любого шестерённого или пластинчатого насоса, значит заранее продумайте фильтр на всасывании.
Монтаж и обслуживание
Запуская шестеренный насос CB-BNS2.5, соблюдайте порядок. Первый пуск делают без нагрузки: проверяют направление вращения, герметичность соединений и отсутствие подсоса воздуха на всасывании. Периодически проверяйте шум и температуру корпуса: рост того и другого сигнализирует об износе или подсосе воздуха.
