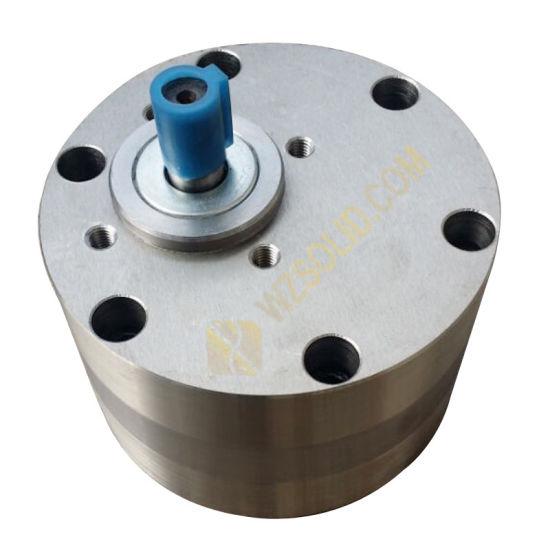

Шестеренный насос CB-BNS10
- Тип
- шестерённый насос, износостойкое исполнение
- Рабочее давление
- 1,6 МПа
- Расход
- 10 л/мин
Шестеренный насос CB-BNS10 серии CB-BNS даёт 10 л/мин при 1450 об/мин и рассчитан на 1,6 МПа; высота всасывания по таблице — 300 мм. CB-BNS разработан на базе CB-B: по обе стороны шестерён установлены керамические фрикционные пластины. Его применяют в фармацевтике, химии и пищевом оборудовании.
Главное свойство позиции «Шестеренный насос CB-BNS10»
Подача насоса такого типа примерно пропорциональна оборотам вала: вдвое больше оборотов — вдвое больше масла, пока всасывание успевает наполнять полости. Поэтому в таблицах подача всегда привязана к конкретной частоте вращения.
Керамические фрикционные пластины по обе стороны шестерён — износостойкие торцы рабочей пары. Какую именно среду выдержат корпус и уплотнения, по таблице серии не указано — это подтверждаем по заявке.
Класс давления B в обозначении CB-BNS по схеме изготовителя соответствует 1,6 МПа, буквы NS — износостойкое исполнение, число — подача в л/мин. Для позиции «Шестеренный насос CB-BNS10» это 10 л/мин.
Технические характеристики: Шестеренный насос CB-BNS10
| Что проверено | Значение |
|---|---|
| Резьбы K1/K2 | Z3/8" / Z3/8" |
| Рабочее давление | 1,6 МПа |
| Частота вращения | 1450 об/мин |
| Подача | 10 л/мин |
| Тип | шестерённый насос, износостойкое исполнение |
| Обозначение | CB-BNS10 |
| Высота всасывания | 300 мм |
| Давление | 1,6 МПа |
Расшифровка обозначения CB-BNS10
Код раскладывается так: CB — шестерённый насос; B — класс давления 1,6 МПа; NS — износостойкое исполнение; 10 — номинальная подача, л/мин.
Чьи это цифры
Параметры взяты из типовой таблицы серии, изготовитель партии на карточке не указан. Расхождение со шильдиком вашего насоса решаем в пользу шильдика.
Подбор по цифрам: расчёт
Гидравлическая мощность на выходе при номинальном давлении: 10 л/мин × 16 бар ÷ 600 = 0,27 кВт.
Что будет при другой частоте вращения, скажем 960 об/мин: 10 л/мин × 960 ÷ 1450 = 6,6 л/мин. Расчёт ориентировочный, допустимость таких оборотов уточняем до заказа.
Подача на оборот вала получается так: 10 л/мин × 1000 ÷ 1450 об/мин = 6,9 см³ за оборот. Цифра нетто — после утечек, поэтому по ней нельзя судить о геометрическом объёме, который в таблице серии не приведён.
Что заказать вместе
Предохранительный клапан в линии нагнетания нужен любому объёмному насосу; готовые позиции есть в разделах Предохранительные клапаны LuEn и Предохранительные клапаны OLEOCON. Без него закрытая линия превращает насос в генератор разрушающего давления.
Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.
Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.
Чем заменить «Шестеренный насос CB-BNS10»
Ближайшие позиции раздела: Шестеренный насос CB-BNS4, Шестеренный насос CB-BNS6 и Шестеренный насос CB-BNS16. Остальные позиции — в разделе «Шестеренные насосы CB-BNS из нержавеющей стали».
Для больших подач и малошумной работы есть Шестеренные насосы DCB-B160~500, а для агрегатов с двигателем — Шестеренные насосы WBZ.
Ограничения применения
Не запускайте насос всухую: без масла в рабочей полости детали рабочей пары изнашиваются за минуты, а уплотнение вала перегревается. Перед первым пуском залейте масло во всасывающую линию.
Не смешивайте масла разных классов и не используйте насос для жидкостей, не названных в паспорте. Для воды, топлива и агрессивных сред нужно отдельное подтверждение изготовителя.
Установка и обслуживание «Шестеренный насос CB-BNS10»
Регулярно проверяйте герметичность вала и соединений, температуру корпуса и состояние масла. Рост температуры при неизменной нагрузке — признак износа или засоренной линии.
Заменяйте масло и фильтр по регламенту оборудования. Забитый фильтр на всасывании виден по росту шума и падению подачи, и его чистят до того, как насос начнёт работать на кавитации.
