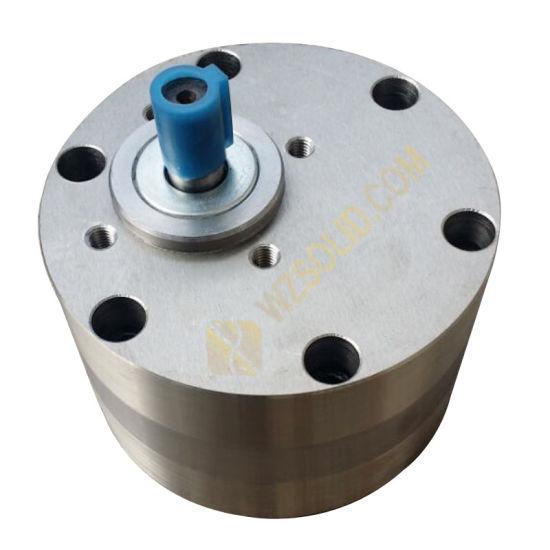

Шестеренный насос CB-BNS16
- Тип
- шестерённый насос, износостойкое исполнение
- Рабочее давление
- 1,6 МПа
- Расход
- 16 л/мин
Позиция Шестеренный насос CB-BNS16 относится к ряду CB-BNS: износостойкий керамико-нержавеющий шестерённый насос CB-BNS. Параметры позиции — подача 16 л/мин, давление 1,6 МПа. Серию CB-BNS строят на основе CB-B с керамическими фрикционными пластинами у шестерён; давление 1,6 МПа, 1450 об/мин, всасывание до 300 мм.
Для чего подходит CB-BNS
Применение по описанию серии — фармацевтическое, химическое и пищевое оборудование.
Характеристики: Шестеренный насос CB-BNS16
| Параметр | Значение |
|---|---|
| Тип | шестерённый насос, износостойкое исполнение |
| Подача | 16 л/мин |
| Частота вращения | 1450 об/мин |
| Давление | 1,6 МПа |
| Высота всасывания | 300 мм |
| Резьбы K1/K2 | Z3/4" / Z3/4" |
Как читается код CB-BNS16
Расшифруем шестеренный насос CB-BNS16 по частям. CB-BNS16: CB — шестерённый насос; B — класс давления 1,6 МПа; NS — износостойкое исполнение; 16 — подача, л/мин. Буква B здесь означает давление 1,6 МПа, тогда как в CB-B она обозначает 2,5 МПа.
Расчёт привода и расхода
Посчитаем шестеренный насос CB-BNS16 по таблице серии. Условный пример: насос работает на номинальных 16 бар. Гидравлическая мощность: 16 л/мин × 16 бар ÷ 600 = 0,43 кВт гидравлической мощности. Подача пропорциональна оборотам. При 960 об/мин: 16 л/мин × 960 ÷ 1450 = 10,6 л/мин; при 1500 об/мин: 16 л/мин × 1500 ÷ 1450 = 16,6 л/мин. За один оборот насос подаёт 11 см³.
Чем приводить и как подключать
Для установки шестеренный насос CB-BNS16 важны эти данные. Присоединительные резьбы: Z3/4" / Z3/4". Высота всасывания — 300 мм. Массу и габариты для этой позиции в таблицах не нашли: сообщим после запроса. Муфту и кронштейн подбирают отдельно по валу двигателя.
Соседние типоразмеры и замена
Смежные типоразмеры: CB-BNS6 — 6 л/мин; относительно CB-BNS16 подача меньше в 2,67 раза (16 ÷ 6 = 2,67). CB-BNS20: 20 л/мин, то есть в 1,25 раза больше, чем у CB-BNS16 (20 ÷ 16 = 1,25). CB-BNS10 — 10 л/мин; относительно CB-BNS16 подача меньше в 1,6 раза (16 ÷ 10 = 1,6). Полный список — в разделе Шестеренные насосы CB-BNS из нержавеющей стали.
Где насос не подходит
Прежде чем заказывать шестеренный насос CB-BNS16, прочтите: Давление ряда — 1,6 МПа, ниже, чем у CB-B (2,5 МПа), поэтому прямая замена CB-B на CB-BNS по давлению невозможна. Перед входом в насос ставят сетчатый или грубый фильтр: твёрдые частицы убивают зазоры в первую очередь.
Монтаж и обслуживание
Эксплуатируя шестеренный насос CB-BNS16, следите за простыми вещами. Перед пуском проверьте направление вращения по стрелке на корпусе, заполните линию всасывания жидкостью и сделайте пробный пуск без нагрузки. При росте шума или падении подачи сначала смотрят фильтр и уровень масла, и лишь затем разбирают насос.
