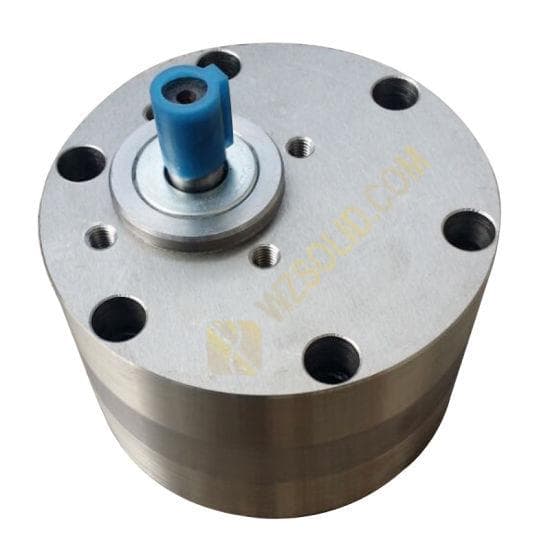

Шестеренный насос CB-BNS25
- Тип
- Насосы
Шестеренные насосы CB-BNS из нержавеющей стали — раздел шестерённых насосов в износостойком керамико-нержавеющем исполнении CB-BNS: 8 позиций с подачей от 1 до 32 л/мин при 1450 об/мин и давлением 1,6 МПа. Насос разработан на базе CB-B, по обе стороны шестерён стоят керамические фрикционные пластины.
Область применения по описанию изготовителя — фармацевтика, химия и пищевое оборудование. Раздел входит в группу Насосы, Китай; обычные шестерённые насосы на масло — Шестеренные насосы низкого давления CB-B.
Что входит в раздел «Шестеренные насосы CB-BNS из нержавеющей стали»
Все позиции раздела рассчитаны на давление 1,6 МПа и высоту всасывания 300 мм. Число в обозначении — подача в литрах в минуту.
- CB-BNS1 — подача 1 л/мин, резьбы Z1/4" / Z1/8"
- CB-BNS2.5 — подача 2,5 л/мин, резьбы Z3/8" / Z3/8"
- CB-BNS4 — подача 4 л/мин, резьбы Z3/8" / Z3/8"
- CB-BNS6 — подача 6 л/мин, резьбы Z3/8" / Z3/8"
- CB-BNS10 — подача 10 л/мин, резьбы Z3/8" / Z3/8"
- CB-BNS16 — подача 16 л/мин, резьбы Z3/4" / Z3/4"
- CB-BNS20 — подача 20 л/мин, резьбы Z3/4" / Z3/4"
- CB-BNS32 — подача 32 л/мин, резьбы Z3/4" / Z3/4"
Таблица параметров: «Шестеренные насосы CB-BNS из нержавеющей стали»
| Типоразмер | Подача | Давление | Высота всасывания | Резьбы K1/K2 |
|---|---|---|---|---|
| CB-BNS1 | 1 л/мин | 1,6 МПа | 300 мм | Z1/4" / Z1/8" |
| CB-BNS2.5 | 2,5 л/мин | 1,6 МПа | 300 мм | Z3/8" / Z3/8" |
| CB-BNS4 | 4 л/мин | 1,6 МПа | 300 мм | Z3/8" / Z3/8" |
| CB-BNS6 | 6 л/мин | 1,6 МПа | 300 мм | Z3/8" / Z3/8" |
| CB-BNS10 | 10 л/мин | 1,6 МПа | 300 мм | Z3/8" / Z3/8" |
| CB-BNS16 | 16 л/мин | 1,6 МПа | 300 мм | Z3/4" / Z3/4" |
| CB-BNS20 | 20 л/мин | 1,6 МПа | 300 мм | Z3/4" / Z3/4" |
| CB-BNS32 | 32 л/мин | 1,6 МПа | 300 мм | Z3/4" / Z3/4" |
Особенности серии CB-BNS
Керамические пластины по бокам шестерён — износостойкая трущаяся пара. Какую именно жидкость выдержат корпус и уплотнения, по таблице серии не указано, поэтому совместимость с вашей средой подтверждаем по заявке.
По сравнению с CB-B давление ниже (1,6 МПа против 2,5 МПа), а высота всасывания меньше (300 мм против 500 мм у перекачивающих агрегатов). Мощность привода в таблице серии не приведена: двигатель подбирают по гидравлической мощности и вязкости.
Как выбрать насос в «Шестеренные насосы CB-BNS из нержавеющей стали»: расчёт
Гидравлическая мощность самого крупного насоса: 32 л/мин × 16 бар ÷ 600 = 0,85 кВт; самый малый даёт всего 1 л/мин × 16 бар ÷ 600 = 0,03 кВт. Двигатель берут с запасом, особенно на вязких средах.
Если вал вращается на 960 об/мин, подача насоса на 20 л/мин составит ориентировочно 20 л/мин × 960 ÷ 1450 = 13,2 л/мин (пропорциональный пересчёт). Бак на 50 л насос на 10 л/мин перекачает за 50 л ÷ 10 л/мин = 5 мин.
Ограничения при выборе из «Шестеренные насосы CB-BNS из нержавеющей стали»
- Не ставьте CB-BNS на давление выше 1,6 МПа и высоту всасывания больше 300 мм.
- Не подбирайте насос по названию материала: стойкость к вашей жидкости подтверждается отдельно.
- Не запускайте насос всухую: керамика не выдерживает сухого трения и ударов.
Монтаж и обслуживание: «Шестеренные насосы CB-BNS из нержавеющей стали»
Насос ставят ниже уровня жидкости или рядом с баком, линию всасывания делают короткой и герметичной. Перед пуском заливают среду в насос, проверяют направление вращения и только потом поднимают давление. Фильтр на всасывании — из раздела Всасывающие фильтры MP Filtri.
