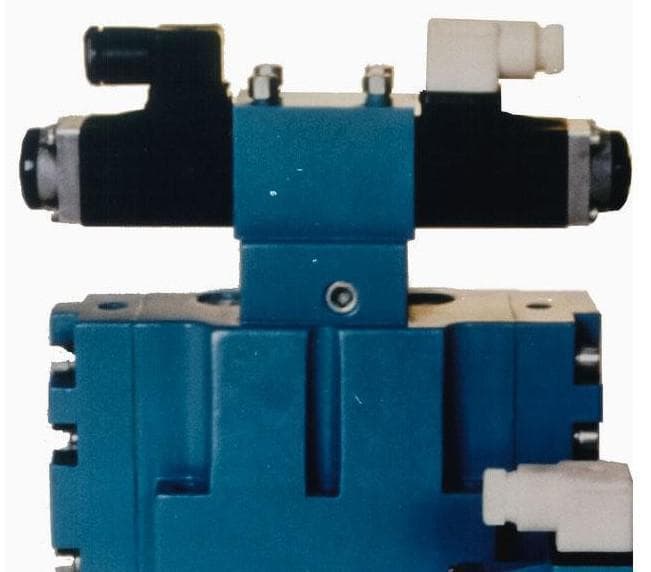

Гидрораспределитель РПГ-32/3С

Гидрораспределитель РПГ-32/3С — гидрораспределитель ГСКТБ ГА из раздела «Гидрораспределители РПГ». По листу изготовителя: условный проход Ду 32, номинальное давление 32 МПа, номинальный расход 500 л/мин. Назначение — управление пуском, остановом и направлением движения потока рабочей жидкости.

Устройство и назначение: Гидрораспределитель РПГ-32/3С

Монтаж — стыковой. Вид управления — электрогидравлическое или гидравлическое.

Характеристики: Гидрораспределитель РПГ-32/3С

Числа взяты из листа изготовителя, а перепад давления от расхода в нём дан графиком, который здесь не пересчитывается.

Расчёты по числам «Гидрораспределитель РПГ-32/3С»

Допустимый максимум расхода больше номинального в 1000 ÷ 500 ≈ 2 раза. Гидравлическая мощность потока на номинальных параметрах: 32 МПа × 500 л/мин ÷ 60 ≈ 266,7 кВт. Давление 32 МПа — это 32 × 10 = 320 бар.

Условный пример: цилиндр с поршнем 63 мм (площадь 31,17 см²) при расходе 500 л/мин выдвигается со скоростью 500 ÷ (6 × 31,17) ≈ 2,67 м/с. Пример показывает порядок величин; реальную скорость задаёт схема и дроссели вашей машины.

Общие сведения о распределителях и «Гидрораспределитель РПГ-32/3С»

Электромагниты переменного тока перегреваются, если золотник заклинило, поэтому масло должно быть чистым, а золотник — свободным. Номинальный расход — это расход, при котором перепад давления на аппарате остаётся в допустимых пределах; на максимальном расходе перепад и нагрев растут. Слив нужно проложить так, чтобы подпор был минимальным: давление в сливной линии нормируется листом изготовителя. Внутренняя утечка золотника растёт с износом и с температурой масла, поэтому у цилиндра с длительной выдержкой нагрузки применяют гидрозамки. Две позиции дают только пуск и остановку или два направления, три позиции — ещё и нейтраль с выбранной схемой. Класс чистоты масла влияет на ресурс золотниковой пары сильнее, чем напряжение и частота включений.

«Гидрораспределитель РПГ-32/3С» и соседние позиции

Рядом в разделе: Гидрораспределитель РПГ-20/3С (Ду 20, 320 л/мин); Гидрораспределитель РПГ-16/3С (Ду 16, 160 л/мин); Гидрораспределитель РПГ-10/3С (Ду 10, 80 л/мин). Семейство Гидрораспределители РПГ входит в Гидрораспределители ГСКТБ ГА.

Чего не делать с «Гидрораспределитель РПГ-32/3С»

Для «РПГ-32/3С» совпадать должны проход, давление, расход и схема распределения, а также вид управления. Давление управления и условия слива управления задаются отдельно от основного потока; при объединении слива с основным давление на сливе ограничено 6 МПа. Сверяйте схемы по таблице листа, потому что аппараты одного Ду различаются положением каналов в нейтрали.
