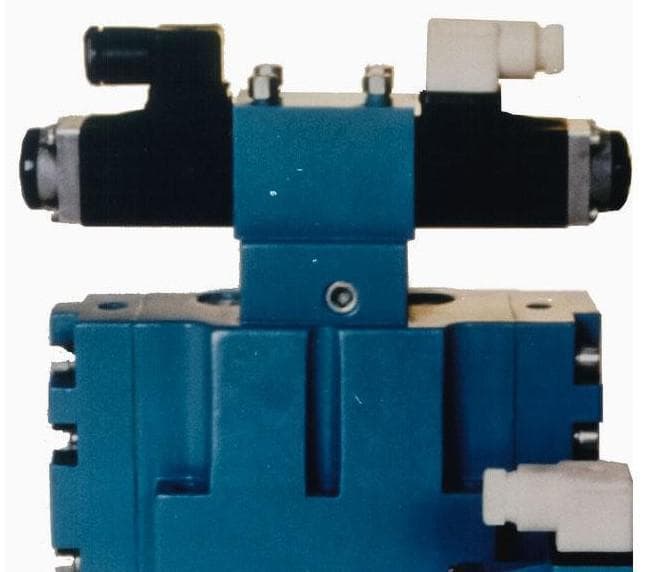

Гидрораспределитель РПГ-20/3С

Гидрораспределитель РПГ-20/3С — гидрораспределитель ГСКТБ ГА из раздела «Гидрораспределители РПГ». По листу изготовителя: условный проход Ду 20, номинальное давление 32 МПа, номинальный расход 320 л/мин. Назначение — управление пуском, остановом и направлением движения потока рабочей жидкости.

Устройство и назначение: Гидрораспределитель РПГ-20/3С

Монтаж — стыковой. Это распределитель непрямого действия: основной золотник перемещается потоком управления, который включает пилот; поэтому расход у него в разы больше, чем у распределителей прямого действия.

Характеристики: Гидрораспределитель РПГ-20/3С

Значения даны по листу изготовителя; допуски и график перепада давления от расхода смотрите в паспорте изделия.

Расход, скорость и мощность: Гидрораспределитель РПГ-20/3С

Допустимый максимум расхода больше номинального в 700 ÷ 320 ≈ 2,19 раза. Гидравлическая мощность потока на номинальных параметрах: 32 МПа × 320 л/мин ÷ 60 ≈ 170,7 кВт.

Условный пример: цилиндр с поршнем 63 мм (площадь 31,17 см²) при расходе 320 л/мин выдвигается со скоростью 320 ÷ (6 × 31,17) ≈ 1,71 м/с. Пример показывает порядок величин; реальную скорость задаёт схема и дроссели вашей машины.

Как работает распределитель: что важно знать о «Гидрораспределитель РПГ-20/3С»

Распределитель стыкового монтажа ставят на плиту или панель, поэтому его заменяют без разборки трубопроводов. В нейтральном положении золотник удерживают пружины; при подаче сигнала он смещается и соединяет каналы Р, А, В и Т по выбранной схеме. Перепад давления на распределителе в листе изготовителя показан графиком по схемам; на больших расходах он заметно влияет на КПД привода. Две позиции дают только пуск и остановку или два направления, три позиции — ещё и нейтраль с выбранной схемой. Класс чистоты масла влияет на ресурс золотниковой пары сильнее, чем напряжение и частота включений. Скорость переключения влияет на гидравлический удар: для плавного хода в линии управления ставят дроссели.

«Гидрораспределитель РПГ-20/3С» и соседние позиции

Соседние позиции раздела: Гидрораспределитель РПГ-16/3С (Ду 16, 160 л/мин); Гидрораспределитель РПГ-32/3С (Ду 32, 500 л/мин); Гидрораспределитель РПГ-10/3С (Ду 10, 80 л/мин). Семейство Гидрораспределители РПГ входит в Гидрораспределители ГСКТБ ГА.

Подбор и ограничения для «Гидрораспределитель РПГ-20/3С»

Для «РПГ-20/3С» совпадать должны проход, давление, расход и схема распределения, а также вид управления. Лист задаёт два значения расхода — номинальный 320 л/мин и максимальный 700 л/мин; для длительной работы ориентируйтесь на номинальный, так как на максимуме растут перепад давления и нагрев. Давление управления и условия слива управления задаются отдельно от основного потока; при объединении слива с основным давление на сливе ограничено 6 МПа. Подставлять распределитель того же Ду без проверки схемы нельзя: положение каналов в нейтрали у них может быть разным.
