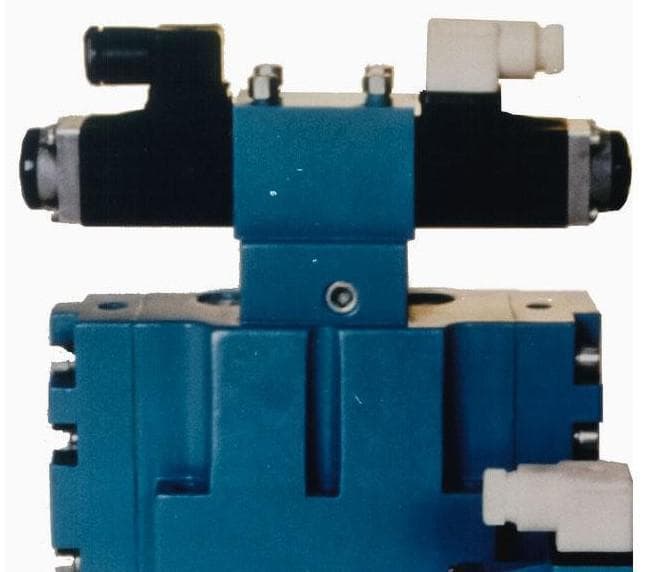

Гидрораспределитель РПГ-16/2С
- Тип
- гидрораспределитель непрямого действия
- Условный проход
- Ду 16
- Монтаж
- стыковой
Гидрораспределитель РПГ-16/2С — гидрораспределитель ГСКТБ ГА из раздела «Гидрораспределители РПГ». По листу изготовителя: условный проход Ду 16, номинальное давление 20 МПа, номинальный расход 80 л/мин. Назначение — управление пуском, остановом и направлением движения потока рабочей жидкости.
Устройство и назначение: Гидрораспределитель РПГ-16/2С
Монтаж — стыковой.
Характеристики: Гидрораспределитель РПГ-16/2С
| Характеристика | Значение |
|---|---|
| Ду, мм | Ду 16 |
| Давление на входе: номинальное; максимальное | 20; 25 МПа |
| Расход: номинальный; максимальный | 80; 100 л/мин |
Числа взяты из листа изготовителя, а перепад давления от расхода в нём дан графиком, который здесь не пересчитывается.
Расход, скорость и мощность: Гидрораспределитель РПГ-16/2С
Допустимый максимум расхода больше номинального в 100 ÷ 80 ≈ 1,25 раза. Гидравлическая мощность потока на номинальных параметрах: 20 МПа × 80 л/мин ÷ 60 ≈ 26,7 кВт. Давление 20 МПа — это 20 × 10 = 200 бар.
Условный пример: цилиндр с поршнем 63 мм (площадь 31,17 см²) при расходе 80 л/мин выдвигается со скоростью 80 ÷ (6 × 31,17) ≈ 0,43 м/с. Пример показывает порядок величин; реальную скорость задаёт схема и дроссели вашей машины.
Как работает распределитель: что важно знать о «Гидрораспределитель РПГ-16/2С»
Уплотнения на стыковой плоскости заменяют при каждой переборке: старые кольца теряют упругость. Две позиции дают только пуск и остановку или два направления, три позиции — ещё и нейтраль с выбранной схемой. В нейтральном положении золотник удерживают пружины; при подаче сигнала он смещается и соединяет каналы Р, А, В и Т по выбранной схеме. Слив нужно проложить так, чтобы подпор был минимальным: давление в сливной линии нормируется листом изготовителя. Перепад давления на распределителе в листе изготовителя показан графиком по схемам; на больших расходах он заметно влияет на КПД привода. Внутренняя утечка золотника растёт с износом и с температурой масла, поэтому у цилиндра с длительной выдержкой нагрузки применяют гидрозамки.
Сравнение «Гидрораспределитель РПГ-16/2С» с соседними
Рядом в разделе: Гидрораспределитель РПГ-10/3С (Ду 10, 80 л/мин); Гидрораспределитель РПГ-16/3С (Ду 16, 160 л/мин); Гидрораспределитель РПГ-20/3С (Ду 20, 320 л/мин).
Чего не делать с «Гидрораспределитель РПГ-16/2С»
Подбирая «РПГ-16/2С», проверьте четыре числа: проход, давление, расход и схему распределения; вид управления и напряжение катушек выбирают отдельно. Давление управления и условия слива управления задаются отдельно от основного потока; при объединении слива с основным давление на сливе ограничено 6 МПа. Одинаковый Ду не гарантирует одинаковой схемы: каналы в нейтрали у двух аппаратов могут отличаться.
