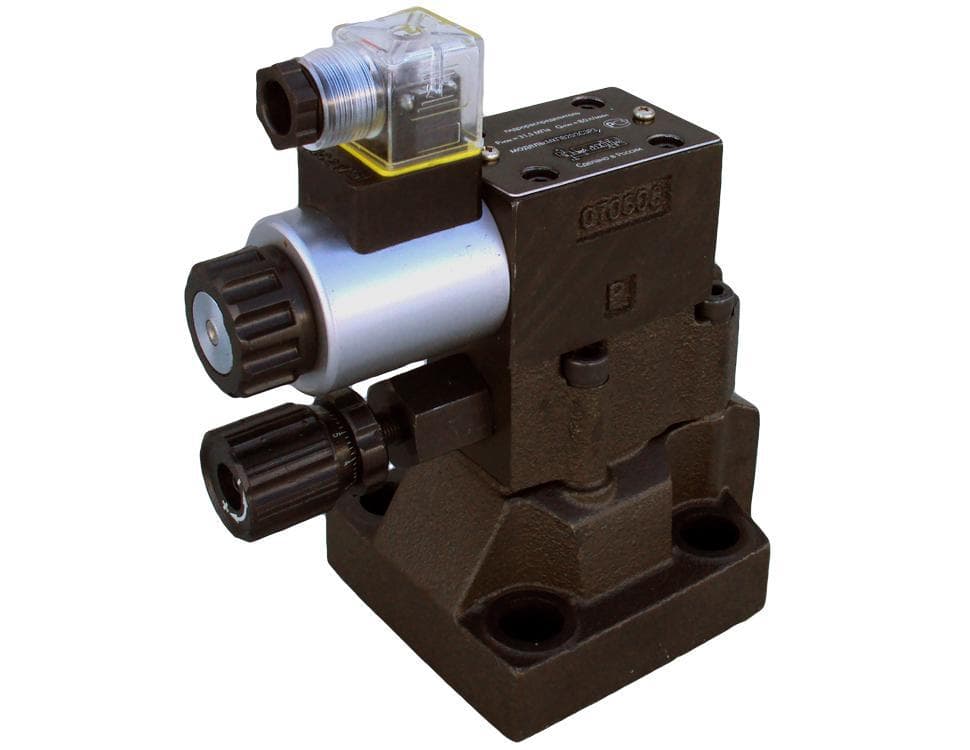

Гидроклапан МКПВП-20/3СЕ2А

Позиция Гидроклапан МКПВП-20/3СЕ2А относится к семейству МКПВП: Ду 20, давление на входе до 32 МПа, до 450 л/мин; монтаж стыковой, электромагнит с датчиком обратной связи.

Управление давлением в МКПВП-20/3СЕ2А

Слив управления объединён с основным; независимый отвод в бак указывается в обозначении буквой У и идёт через отверстие К 1/8, закрытое пробкой. Электронный блок управления бывает щитовым, с креплением на DIN-рейке и интегрированным; он преобразует входное напряжение в пропорциональный ток. Усилие на якоре пропорционально току в обмотке, передаётся на конический клапан и определяет давление управления, а через него — давление в системе. Исполнение с датчиком обратной связи точнее: гистерезис не более 1 % против 4 % у исполнений без датчика. При обесточенном электромагните управляющий клапан открыт, и основной клапан пропускает жидкость на слив, создавая в системе минимальное давление. Буква А добавляет предохранение: клапан предельного давления ограничивает давление в системе своей настройкой. Ошибка в одном знаке кода «Гидроклапан МКПВП-20/3СЕ2А» даёт другую позицию.

Характеристики: Гидроклапан МКПВП-20/3СЕ2А

Обозначение МКПВП-20/3СЕ2А

МКПВП — гидроклапан предохранительный с пропорциональным управлением; 20 — условный проход Ду 20 мм; /3 — номинальное давление на входе 32 МПа (320 кгс/см²). СЕ — стыковой монтаж с размерами стыковой плоскости по ГОСТ 26890, DIN 24340 Form E. Цифра 2: пропорциональный электромагнит с датчиком обратной связи. А — клапан предельного давления. Диапазон регулирования (0,4–4,0 / 1,0–12,5 / 1,5–25 / 2,0–35 МПа) и тип электронного блока в названии не показаны и указываются в заявке.

Расход и ток: расчёт для МКПВП-20/3СЕ2А

Для сравнения — насос 100 см³ при 1450 об/мин: 100 × 1450 ÷ 1000 = 145 л/мин, это 145 ÷ 160 × 100 ≈ 90,6 % номинального расхода. Возьмём условный насос: 25 см³ при 1500 об/мин: 25 × 1500 ÷ 1000 = 37,5 л/мин, это 37,5 ÷ 160 × 100 ≈ 23,4 % номинального расхода. Габариты относительно базового исполнения 20/3СЕ1: H: 191 − 176 = 15 мм, B: 100 − 80 = 20 мм, L: 217 − 173 = 44 мм. При разгрузке клапан Ду 20 даёт не более 0,6 МПа (6 бар). Рабочая полоса расхода от 5 до 450 л/мин — 450 ÷ 5 ≈ 90 раз. Пропорциональный электромагнит ПЭМ6-1 на 12 В потребляет 12 В × 1,5 А = 18 Вт, на 24 В — ток 0,85 А, до 20 Вт; катушка не нагревается выше 125 °C. Данные по «Гидроклапан МКПВП-20/3СЕ2А» берутся из листа изготовителя и карточки.

Комплект к МКПВП-20/3СЕ2А

Плита под стыковую плоскость в позицию не входит. Напряжение электромагнита — 12 или 24 В. К клапану заказывают электронный блок управления — щитовой, с креплением на DIN-рейке или интегрированный. Назовите диапазон регулирования: 0,4–4,0, 1,0–12,5, 1,5–25 или 2,0–35 МПа. Для «Гидроклапан МКПВП-20/3СЕ2А» мы сверяем код с вашей схемой до отгрузки.

Ближайшие исполнения МКПВП-20/3СЕ2А

С этой позицией чаще всего сверяют: МКПВП-20/3СЕ1А, МКПВП-20/3СЕ2Э, МКПВП-20/3СЕ1Э. Другие позиции этого ряда: МКПВП-20/3СД1А, МКПВП-20/3СД1, МКПВП-20/3Т1А. Полный список группы — Гидроклапаны МКПВП-20, шире — Гидроклапаны предохранительные МКПВП. Любой вопрос по «Гидроклапан МКПВП-20/3СЕ2А» решается по паспорту или схеме.

Чего не делать с МКПВП-20/3СЕ2А

Датчик обратной связи подтверждает ток и снижает гистерезис. Подключать катушку напрямую к источнику напряжения нельзя — нужен блок, задающий ток. Расход ниже 5 л/мин или выше 450 л/мин для Ду 20 в паспорт не входит. Если вы подбираете «Гидроклапан МКПВП-20/3СЕ2А», начните с паспорта и шильдика.
