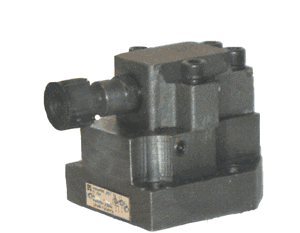

Гидроклапан МКПВП-6/3С

Гидроклапан МКПВП-6/3С — предохранительный гидроклапан с пропорциональным управлением: Ду 6, стыковой монтаж, прямого действия, номинальное давление на входе 32 МПа, максимальный расход 5 л/мин.

Принцип работы МКПВП-6/3С

Давление в гидроприводе задаётся электрическим сигналом: усилие пропорционального электромагнита передаётся на конический клапан и определяет давление управления. Это клапан прямого действия: он не пропускает основной поток, а управляет пропорциональными аппаратами непрямого действия — его расход не более 5 л/мин. Для исполнений без индекса диапазон регулирования 0,4–4,0 МПа, у *1 — 1,0–12,5 МПа, у *2 — 1,5–25,0 МПа, у *3 — 2,0–35,0 МПа; максимальный расход при этом 5 / 5 / 3,5 / 2,5 л/мин.

Характеристики: Гидроклапан МКПВП-6/3С

Как читается код МКПВП-6/3С

МКПВП — гидроклапан предохранительный с пропорциональным управлением; 6 — Ду 6 мм; /3 — номинальное давление на входе 32 МПа (320 кгс/см²); С — стыковой монтаж; исполнения *1, *2, *3 — диапазоны регулирования соответственно 1,0–12,5, 1,5–25,0 и 2,0–35,0 МПа.

Расход и ток: расчёт для МКПВП-6/3С

Электромагнит ПЭМ6-1: 12 В × 1,5 А = 18 Вт на 12 В; на 24 В — 0,85 А и до 20 Вт; температура катушки не выше 125 °C, IP54, продолжительность включения — 100 процентов. Верхняя граница последнего диапазона — 35 МПа = 350 бар. Для сравнения: самый малый из условных насосов даёт 16 см³ × 1450 об/мин ÷ 1000 = 23,2 л/мин, то есть больше максимального расхода клапана. Расход через этот клапан мал — до 5 л/мин, поэтому насос в примерах не нужен: речь о потоке управления другого аппарата. При заказе «Гидроклапан МКПВП-6/3С» называйте код целиком, вместе с последними знаками.

Сверка перед заказом МКПВП-6/3С

Параметры, которых нет в опубликованных листах, мы не угадываем: подтверждаем их документом. Подбор по обозначению без документа — частая причина возврата: одинаковые на вид позиции отличаются давлением, расходом и присоединением. Перед заказом сопоставьте код на шильдике с названием «Гидроклапан МКПВП-6/3С» и с гидросхемой машины. При стёртом шильдике присылайте паспорт, схему или фотографию — по ним сверим позицию.

Что уточнить при заказе МКПВП-6/3С

Электронный блок управления заказывают отдельно: щитовой, на DIN-рейке или интегрированный. Диапазон регулирования называют в заявке. Питание электромагнита выбирают из двух значений — 12 и 24 В. Для «Гидроклапан МКПВП-6/3С» мы сверяем код с вашей схемой до отгрузки.

Чем заменить МКПВП-6/3С

Соседние коды: МКПВП-10/3СЕ1, МКПВП-10/3СЕ2, Гидроклапан МКПВП-10/3СЕ1Э. Из той же группы также: МКПВП-10/3СД1А, МКПВП-10/3Т1А, МКПВП-10/3СД1. Остальные исполнения собраны в разделах Гидроклапаны МКПВП-6, МКПВП-10 и Гидроклапаны предохранительные МКПВП. Замена изделием другого изготовителя проверяется по характеристикам, а не по названию. Ошибка в одном знаке кода «Гидроклапан МКПВП-6/3С» даёт другую позицию.

Где МКПВП-6/3С не подойдёт

Без электронного блока клапан не работает. Расход выше 5 л/мин для этого клапана недопустим. Это клапан прямого действия: основную линию с таким расходом им не защитить. Сравнивая «Гидроклапан МКПВП-6/3С» с соседями, смотрите на последние знаки кода.

Монтаж и обслуживание МКПВП-6/3С

Поверхность установки очищают и проверяют уплотнения. Размеры стыковой плоскости и крепёж сверяют с чертежом листа. Электромагнит ПЭМ6-1 имеет степень защиты IP54: кабель вводят аккуратно.

Область применения МКПВП-6/3С

Продукция выпускается небольшими сериями и под заказ, а потому исполнение сверяют с заявкой. По листам каталога гидроаппаратура ГСКТБ ГА работает в гидроприводах станков, прессов, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.
