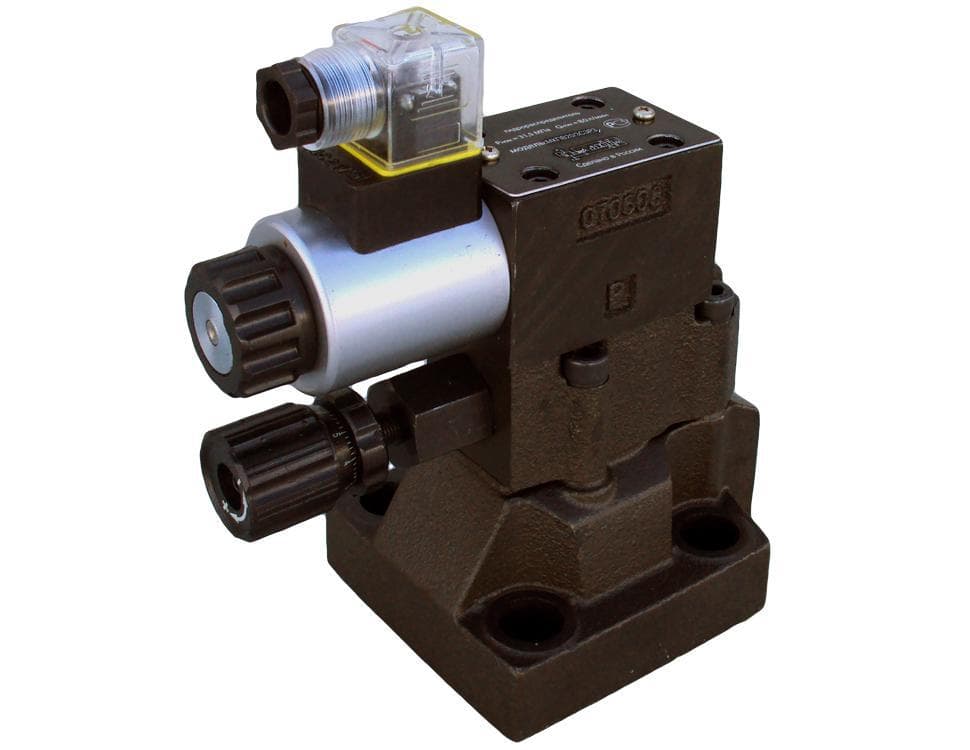

Гидроклапан МКПВП-20/3СД1Э

Позиция Гидроклапан МКПВП-20/3СД1Э относится к семейству МКПВП: Ду 20, давление на входе до 32 МПа, до 450 л/мин; монтаж стыковой, электромагнит без датчика обратной связи.

Управление давлением в МКПВП-20/3СД1Э

При обесточенном электромагните управляющий клапан открыт, и основной клапан пропускает жидкость на слив, создавая в системе минимальное давление. СД поставляется с отдельным сливом управления через линию Y; объединить Y и B можно, убрав пробку. Когда на электромагнит подаётся сигнал, на якоре возникает усилие, пропорциональное току; оно передаётся на конический клапан и задаёт давление управления, а то — давление в подводимом потоке. Дополнительное электрогидравлическое управление работает так: при отключённом электромагните гидрораспределителя поток управления заперт, и давление клапаном не регулируется; при включённом надклапанная полость соединяется с управляющим клапаном, и регулирование идёт. Исполнение без датчика допускает гистерезис до 4 % и нелинейность до 7 % — для задач, где такая точность достаточна. Электронный блок управления бывает щитовым, с креплением на DIN-рейке и интегрированным; он преобразует входное напряжение в пропорциональный ток.

Характеристики: Гидроклапан МКПВП-20/3СД1Э

Расшифровка обозначения МКПВП-20/3СД1Э

МКПВП — гидроклапан предохранительный с пропорциональным управлением; 20 — условный проход Ду 20 мм; /3 — номинальное давление на входе 32 МПа (320 кгс/см²). СД — стыковой монтаж по ГОСТ 26890, DIN 24340 Form D, слив управления через отдельную линию Y. Цифра 1: пропорциональный электромагнит без датчика обратной связи. Э — дополнительное электрогидравлическое управление. Диапазон регулирования (0,4–4,0 / 1,0–12,5 / 1,5–25 / 2,0–35 МПа) и тип электронного блока в названии не показаны и указываются в заявке.

Что даёт МКПВП-20/3СД1Э по расходу и габаритам

При разгрузке клапан Ду 20 даёт не более 0,6 МПа (6 бар). Рабочая полоса расхода от 5 до 450 л/мин — 450 ÷ 5 ≈ 90 раз. Для сравнения — насос 25 см³ × 1450 об/мин ÷ 1000 = 36,25 л/мин — примерно 22,7 % от номинальных 160 л/мин (36,25 ÷ 160 × 100). Габариты относительно базового исполнения 20/3СД1: H: 222 − 176 = 46 мм, B: 113 − 102 = 11 мм, L: 173 − 173 = 0 мм. Условный пример по расходу: насос 100 × 1450 ÷ 1000 = 145 л/мин (рабочий объём 100 см³, 1450 об/мин); доля от номинального расхода 160 л/мин: 145 ÷ 160 × 100 ≈ 90,6 %. Электромагнит ПЭМ6-1 бывает на 12 и 24 В: 12 В × 1,5 А = 18 Вт или 24 В при 0,85 А (до 20 Вт); степень защиты IP54, продолжительность включения — 100 процентов. Если вы подбираете «Гидроклапан МКПВП-20/3СД1Э», начните с паспорта и шильдика.

С чем заказывать МКПВП-20/3СД1Э

Плита под стыковую плоскость в позицию не входит. Назовите диапазон регулирования: 0,4–4,0, 1,0–12,5, 1,5–25 или 2,0–35 МПа. К клапану заказывают электронный блок управления — щитовой, с креплением на DIN-рейке или интегрированный. Питание катушки: 12 В или 24 В. Для «Гидроклапан МКПВП-20/3СД1Э» мы сверяем код с вашей схемой до отгрузки.

Подбор замены для МКПВП-20/3СД1Э

С этой позицией чаще всего сверяют: МКПВП-20/3СД2, Гидроклапан МКПВП-20/3СД2Э, МКПВП-20/3СД1. Ещё в группе: МКПВП-20/3Т1, МКПВП-20/3Т2, МКПВП-20/3Т1А. Полный список группы — Гидроклапаны МКПВП-20, шире — Гидроклапаны предохранительные МКПВП. Замену изделием другого изготовителя проверяют по размерам и характеристикам, а не по сходству названия. Если в системе стоит «Гидроклапан МКПВП-20/3СД1Э», проверьте шильдик ещё раз.

Где МКПВП-20/3СД1Э не подойдёт

При выключенном электромагните гидрораспределителя клапан запирает поток управления — давление не регулируется. Для точного регулирования предпочтителен датчик обратной связи. Диапазон Ду 20: от 5 до 450 л/мин. Ошибка в одном знаке кода «Гидроклапан МКПВП-20/3СД1Э» даёт другую позицию.
