Гидроклапаны предохранительные МКПВП
4 разделов
Гидроклапаны предохранительные МКПВП задают давление в системе электрическим сигналом: усилие пропорционального электромагнита, пропорциональное току, передаётся на конический клапан и задаёт давление управления, а оно — давление в системе. Ток формирует электронный блок по входному напряжению. В отличие от клапана с ручной настройкой, такой аппарат меняет уставку по ходу цикла машины — например, снижает давление на холостых перемещениях и поднимает его на рабочем ходе.
Гидроклапаны предохранительные МКПВП в разделе разбиты на четыре группы по проходу и виду монтажа: вставные, малые модульные и стыковые, а также стыковые и трубные на Ду 20 и Ду 32.
Что входит в раздел «Гидроклапаны предохранительные МКПВП»
| Подраздел | Монтаж | Особенности |
|---|---|---|
| МКПВП 16/3Ф, 25/3Ф, 32/3Ф | вставной (Ф) | присоединительные размеры по ГОСТ 27790 (DIN 24342), Ду 16, 25, 32 |

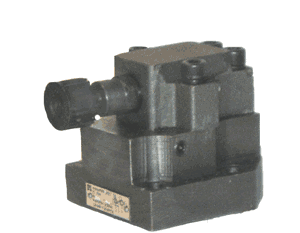

| МКПВП-6, МКПВП-10 | модульный (М), стыковой (С) | малые расходы: МКПВП-10/3М — до 100 л/мин, 6/3МР — до 40 л/мин, 6/3С — до 5 л/мин |
| МКПВП-20 | стыковой (СЕ) или трубный (Т) | средний проход ряда |
| МКПВП-32 | стыковой (СЕ) или трубный (Т) | наибольший проход ряда |
Технические характеристики: гидроклапаны предохранительные МКПВП
| Параметр | Значение |
|---|---|
| Проходы | Ду 10/20/32 — стыковые и трубные; Ду 16/25/32 — вставные |
| Диапазоны регулирования | 0,4–4,0; 1,0–12,5; 1,5–25; 2,0–35 МПа |
| Расход номинальный по ряду | 80 / 160 / 320 л/мин |
| Расход максимальный по ряду | 200 / 450 / 750 л/мин |
| МКПВП-10/3М | 50 л/мин номинальный, 100 л/мин максимальный; гистерезис 1 % с обратной связью и 4 % без неё |
| Электромагнит ПЭМ6-1 | 12 В (1,5 А, до 18 Вт) или 24 В (0,85 А, до 20 Вт); IP54; ПВ 100 % |
Максимальное давление разгрузки у стыковых и вставных исполнений Ду 32 в листах разное, поэтому одной цифрой его не приводим — смотрите подраздел конкретного исполнения.
Как выбрать гидроклапаны предохранительные МКПВП
Первый шаг — вид монтажа, он определяется местом в гидросистеме: Ф — гнездо в блоке, СЕ — плита по ГОСТ 26890 (DIN 24340 Form E), Т — трубопровод, М — модульный пакет. Второй — проход по расходу. Третий — исполнение электромагнита: цифра 1 после вида монтажа означает электромагнит без датчика обратной связи, 2 — с датчиком. Обратная связь заметно улучшает повторяемость: у МКПВП-10/3М гистерезис 1 % против 4 %.
Дополнительные буквы: А — встроенный клапан предельного давления, который ограничивает систему, даже если электроника задаст слишком большую уставку; Э — дополнительное электрогидравлическое управление, при выключенном электромагните гидропилота клапан запирается.
Установка и эксплуатация: гидроклапаны предохранительные МКПВП
Пропорциональный клапан чувствителен к чистоте масла сильнее обычного: частицы в зазорах ухудшают гистерезис раньше, чем приводят к отказу. Катушку подключают к электронному блоку, напряжение 12 или 24 В сверяют с исполнением ПЭМ6-1; температура катушки в работе может доходить до 125 °C, поэтому рядом не прокладывают кабели без термостойкой изоляции. При пусконаладке проверяют соответствие давления сигналу по всему диапазону.
