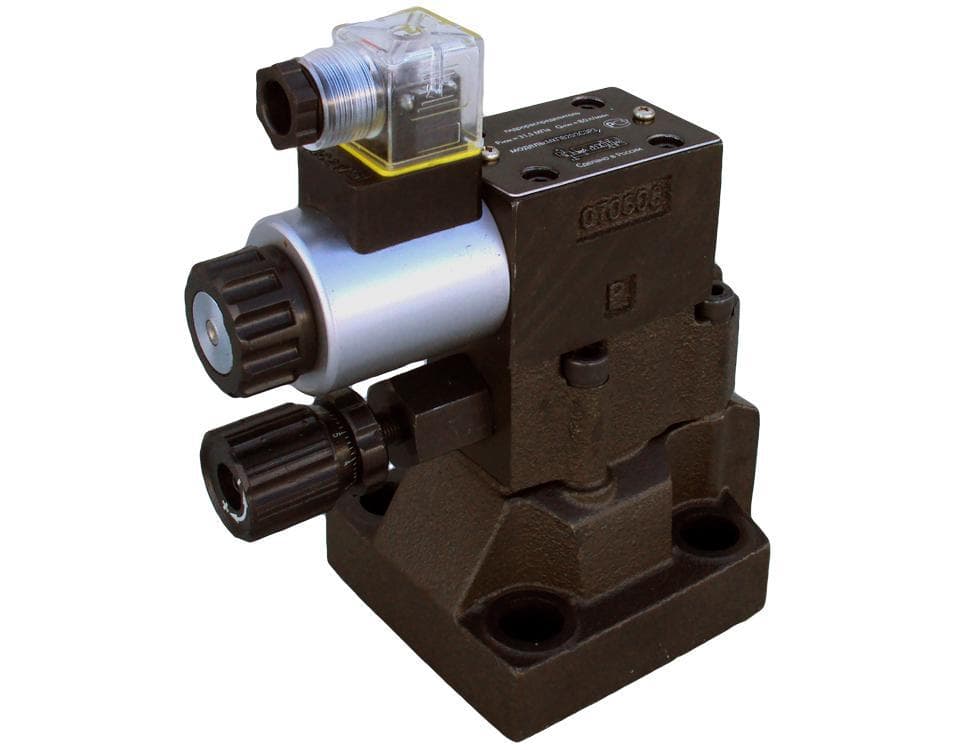

Гидроклапан МКПВП-20/3СД2

Позиция Гидроклапан МКПВП-20/3СД2 относится к семейству МКПВП: Ду 20, давление на входе до 32 МПа, до 450 л/мин; монтаж стыковой, электромагнит с датчиком обратной связи.

Как работает МКПВП-20/3СД2

Электронный блок управления бывает щитовым, с креплением на DIN-рейке и интегрированным; он преобразует входное напряжение в пропорциональный ток. При обесточенном электромагните управляющий клапан открыт, и основной клапан пропускает жидкость на слив, создавая в системе минимальное давление. Усилие на якоре пропорционально току в обмотке, передаётся на конический клапан и определяет давление управления, а через него — давление в системе. Датчик обратной связи снижает гистерезис до 1 % (без датчика — 4 %) и нелинейность до 2 % (без датчика — 7 %). СД поставляется с отдельным сливом управления через линию Y; объединить Y и B можно, убрав пробку. Если вывести линию X на слив, основной клапан разгрузит систему от давления. Для «Гидроклапан МКПВП-20/3СД2» мы сверяем код с вашей схемой до отгрузки.

Характеристики: Гидроклапан МКПВП-20/3СД2

Обозначение МКПВП-20/3СД2

МКПВП — гидроклапан предохранительный с пропорциональным управлением; 20 — условный проход Ду 20 мм; /3 — номинальное давление на входе 32 МПа (320 кгс/см²). СД — стыковой монтаж по ГОСТ 26890, DIN 24340 Form D, слив управления через отдельную линию Y. Цифра 2: пропорциональный электромагнит с датчиком обратной связи. Какой из четырёх диапазонов регулирования нужен и каким будет электронный блок, в названии не сказано — это уточняют при заказе.

Расход и ток: расчёт для МКПВП-20/3СД2

При разгрузке клапан Ду 20 даёт не более 0,6 МПа (6 бар). Пропорциональный электромагнит ПЭМ6-1 на 12 В потребляет 12 В × 1,5 А = 18 Вт, на 24 В — ток 0,85 А, до 20 Вт; катушка не нагревается выше 125 °C. Возьмём условный насос: 25 см³ при 1500 об/мин: 25 × 1500 ÷ 1000 = 37,5 л/мин — примерно 23,4 % от номинальных 160 л/мин (37,5 ÷ 160 × 100). Габариты относительно базового исполнения 20/3СД1: H: 181 − 176 = 5 мм, B: 102 − 102 = 0 мм, L: 217 − 173 = 44 мм. Минимальный расход по листу — 5 л/мин, а максимальный — 450 л/мин: 450 ÷ 5 ≈ 90 раз между нижней и верхней границей. Для сравнения — насос 63 см³ на 1450 об/мин (63 × 1450 ÷ 1000) = 91,35 л/мин, это 91,35 ÷ 160 × 100 ≈ 57,1 % номинального расхода. При заказе «Гидроклапан МКПВП-20/3СД2» называйте код целиком, вместе с последними знаками.

Что заказать вместе с МКПВП-20/3СД2

Монтажная плита заказывается отдельно. Назовите диапазон регулирования: 0,4–4,0, 1,0–12,5, 1,5–25 или 2,0–35 МПа. Питание катушки: 12 В или 24 В. Для работы нужен электронный блок: щитовой, на DIN-рейке или интегрированный; в названии клапана его нет. Ошибка в одном знаке кода «Гидроклапан МКПВП-20/3СД2» даёт другую позицию.

Подбор замены для МКПВП-20/3СД2

Для сравнения откройте: Гидроклапан МКПВП-20/3СД1, Гидроклапан МКПВП-20/3СД1Э, МКПВП-20/3СД2Э. Другие позиции этого ряда: МКПВП-20/3СД2А, МКПВП-20/3Т1Э, МКПВП-20/3Т2Э. Изделия других изготовителей сопоставляют по Ду, диапазону регулирования и размерам стыковой плоскости; одинаковое название не гарантирует замену. Любой вопрос по «Гидроклапан МКПВП-20/3СД2» решается по паспорту или схеме.

Что учесть при выборе МКПВП-20/3СД2

Без электронного блока клапан не заработает: ток задаёт блок по входному напряжению. Диапазон Ду 20: от 5 до 450 л/мин. Позицию «Гидроклапан МКПВП-20/3СД2» проверяют по документу, а не по внешнему виду.
