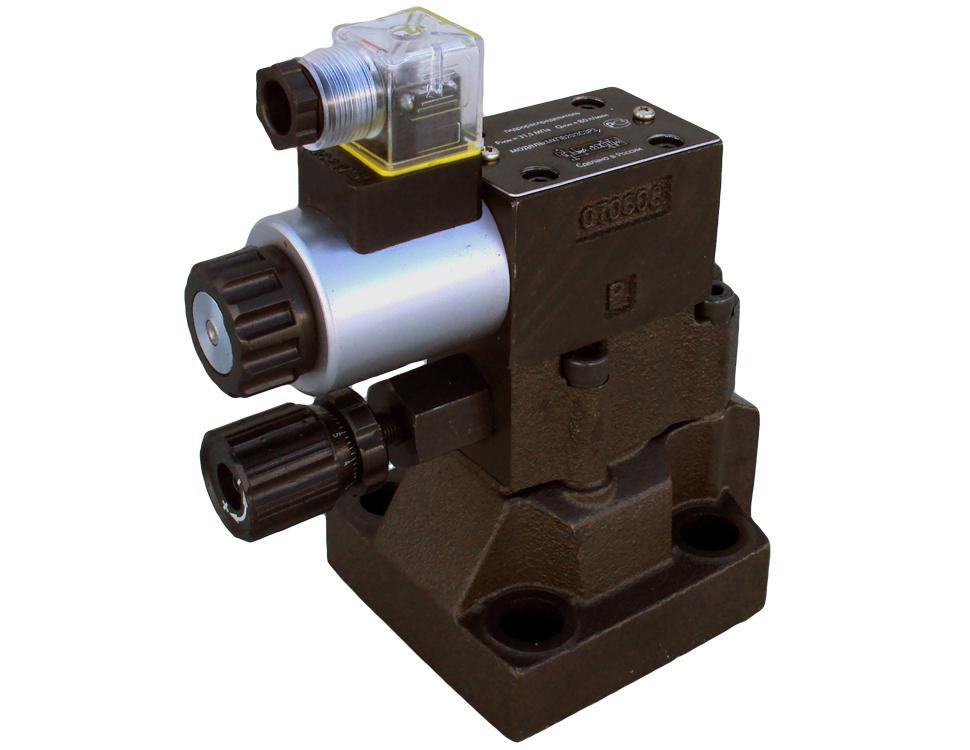

Гидроклапан МКПВП-32/3СД1

Позиция Гидроклапан МКПВП-32/3СД1 относится к семейству МКПВП: Ду 32, давление на входе до 32 МПа, до 750 л/мин; монтаж стыковой, электромагнит без датчика обратной связи.

Как работает МКПВП-32/3СД1

Без датчика обратной связи гистерезис выше — до 4 %, нелинейность — до 7 %; взамен конструкция проще. Электронный блок управления бывает щитовым, с креплением на DIN-рейке и интегрированным; он преобразует входное напряжение в пропорциональный ток. Усилие на якоре пропорционально току в обмотке, передаётся на конический клапан и определяет давление управления, а через него — давление в системе. При обесточенном электромагните управляющий клапан открыт, и основной клапан пропускает жидкость на слив, создавая в системе минимальное давление. При соединении надклапанной полости (линия X) со сливом клапан разгружает систему. В исполнении СД слив управления идёт по линии Y отдельно от основного слива (линия B); линии можно объединить, удалив пробку между ними. Данные по «Гидроклапан МКПВП-32/3СД1» берутся из листа изготовителя и карточки.

Характеристики: Гидроклапан МКПВП-32/3СД1

Как читается код МКПВП-32/3СД1

МКПВП — гидроклапан предохранительный с пропорциональным управлением; 32 — условный проход Ду 32 мм; /3 — номинальное давление на входе 32 МПа (320 кгс/см²). СД — стыковой монтаж по ГОСТ 26890, DIN 24340 Form D, слив управления через отдельную линию Y. Цифра 1: пропорциональный электромагнит без датчика обратной связи. Диапазон регулирования (0,4–4,0 / 1,0–12,5 / 1,5–25 / 2,0–35 МПа) и тип электронного блока в названии не показаны и указываются в заявке.

Расход и ток: расчёт для МКПВП-32/3СД1

Рабочая полоса расхода от 10 до 750 л/мин — 750 ÷ 10 ≈ 75 раз. Пропорциональный электромагнит ПЭМ6-1 на 12 В потребляет 12 В × 1,5 А = 18 Вт, на 24 В — ток 0,85 А, до 20 Вт; катушка не нагревается выше 125 °C. Ещё один условный насос: 40 см³ × 1500 об/мин ÷ 1000 = 60 л/мин — примерно 18,8 % от номинальных 320 л/мин (60 ÷ 320 × 100). Возьмём условный насос: 16 см³ при 1450 об/мин: 16 × 1450 ÷ 1000 = 23,2 л/мин — примерно 7,2 % от номинальных 320 л/мин (23,2 ÷ 320 × 100). Если в системе стоит «Гидроклапан МКПВП-32/3СД1», проверьте шильдик ещё раз.

Габариты и стыковая плоскость МКПВП-32/3СД1

Таблица листа даёт для этого исполнения H 176 мм, B 102 мм, L 173 мм. Стыковая плоскость ISO 5781 (DIN 24340 Form D) для Ду 32 (мм): b1 = 4, b2 = 48,4, b3 = 92,9, b4 = 96,9, l1 = 16,7, l2 = 24,6, l3 = 42,1, l4 = 59,6, l5 = 67,5, l6 = 84,1, D = M10, n = 6. Размеры H, B, L даны как максимальные — плиту и кабельный разъём закладывают с запасом. Для «Гидроклапан МКПВП-32/3СД1» мы сверяем код с вашей схемой до отгрузки.

Комплект к МКПВП-32/3СД1

Питание катушки: 12 В или 24 В. В заявке укажите один из четырёх диапазонов регулирования давления. Заменяя «Гидроклапан МКПВП-32/3СД1», сверяйте весь код, а не начало.

Чем заменить МКПВП-32/3СД1

Рядом в разделе: МКПВП-32/3СД2, МКПВП-32/3СД1Э, МКПВП-32/3СД2Э. Из той же группы также: МКПВП-32/3СЕ2А, МКПВП-32/3СЕ2, МКПВП-32/3СД2А. Раздел группы — Гидроклапаны МКПВП-32; выше стоит общий раздел Гидроклапаны предохранительные МКПВП. Замену изделием другого изготовителя проверяют по размерам и характеристикам, а не по сходству названия. Сравнивая «Гидроклапан МКПВП-32/3СД1» с соседями, смотрите на последние знаки кода.

Где МКПВП-32/3СД1 не подойдёт

Диапазон Ду 32: от 10 до 750 л/мин. Любой вопрос по «Гидроклапан МКПВП-32/3СД1» решается по паспорту или схеме.
