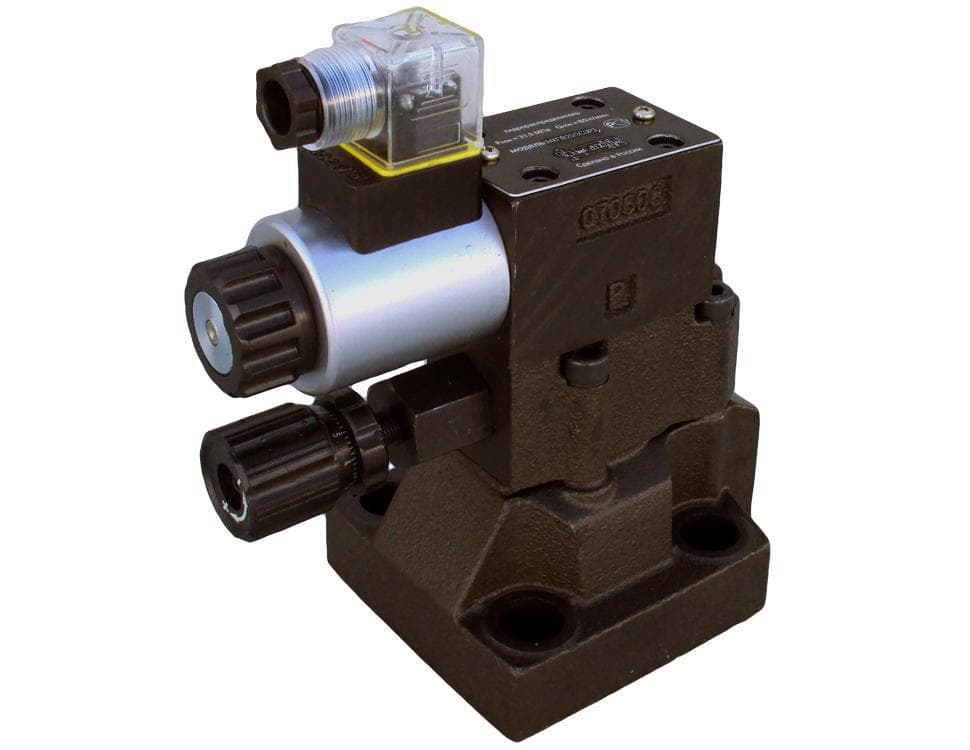

Гидроклапан МКПВП-20/3СД1

Позиция Гидроклапан МКПВП-20/3СД1 относится к семейству МКПВП: Ду 20, давление на входе до 32 МПа, до 450 л/мин; монтаж стыковой, электромагнит без датчика обратной связи.

Принцип работы МКПВП-20/3СД1

Если вывести линию X на слив, основной клапан разгрузит систему от давления. Усилие на якоре пропорционально току в обмотке, передаётся на конический клапан и определяет давление управления, а через него — давление в системе. Без тока управляющий клапан открыт, поэтому основной клапан сбрасывает поток на слив и держит минимальное давление. В исполнении СД слив управления идёт по линии Y отдельно от основного слива (линия B); линии можно объединить, удалив пробку между ними. Ток задаёт электронный блок — щитовой, на DIN-рейке или интегрированный, установленный прямо на аппарате; ток растёт вместе с входным напряжением блока. Без датчика обратной связи гистерезис выше — до 4 %, нелинейность — до 7 %; взамен конструкция проще.

Характеристики: Гидроклапан МКПВП-20/3СД1

Расшифровка обозначения МКПВП-20/3СД1

МКПВП — гидроклапан предохранительный с пропорциональным управлением; 20 — условный проход Ду 20 мм; /3 — номинальное давление на входе 32 МПа (320 кгс/см²). СД — стыковой монтаж по ГОСТ 26890, DIN 24340 Form D, слив управления через отдельную линию Y. Цифра 1: пропорциональный электромагнит без датчика обратной связи. Какой из четырёх диапазонов регулирования нужен и каким будет электронный блок, в названии не сказано — это уточняют при заказе.

Подбор МКПВП-20/3СД1 по расходу

Минимальный расход по листу — 5 л/мин, а максимальный — 450 л/мин: 450 ÷ 5 ≈ 90 раз между нижней и верхней границей. Ещё один условный насос: 16 см³ на 1450 об/мин (16 × 1450 ÷ 1000) = 23,2 л/мин, это 23,2 ÷ 160 × 100 ≈ 14,5 % номинального расхода. Условный пример по расходу: насос 40 × 1500 ÷ 1000 = 60 л/мин (рабочий объём 40 см³, 1500 об/мин), это 60 ÷ 160 × 100 ≈ 37,5 % номинального расхода. Электромагнит ПЭМ6-1 бывает на 12 и 24 В: 12 В × 1,5 А = 18 Вт или 24 В при 0,85 А (до 20 Вт); степень защиты IP54, продолжительность включения — 100 процентов. Максимальное давление разгрузки для Ду 20 — 0,6 МПа, то есть 0,6 МПа = 6 бар на открытом клапане. Данные по «Гидроклапан МКПВП-20/3СД1» берутся из листа изготовителя и карточки.

Посадочные размеры МКПВП-20/3СД1

По габаритной таблице листа Гидроклапан МКПВП-20/3СД1 имеет высоту до 176 мм, ширину до 102 мм и длину до 173 мм. Стыковая плоскость ISO 5781 (DIN 24340 Form D) для Ду 20 (мм): b1 = 6,4, b2 = 39,7, b3 = 73, b4 = 79,4, l1 = 11,1, l2 = 20,8, l3 = 0, l4 = 39,7, l5 = 49,2, l6 = 60,3, D = M10, n = 4. Значения в таблице — максимальные габариты, поэтому с запасом оставляют место под разъём электромагнита. Если вы подбираете «Гидроклапан МКПВП-20/3СД1», начните с паспорта и шильдика.

С чем заказывать МКПВП-20/3СД1

К клапану заказывают электронный блок управления — щитовой, с креплением на DIN-рейке или интегрированный. Питание катушки: 12 В или 24 В. В заявке укажите один из четырёх диапазонов регулирования давления. Плита под стыковую плоскость в позицию не входит. Если в системе стоит «Гидроклапан МКПВП-20/3СД1», проверьте шильдик ещё раз.

Аналоги и замена МКПВП-20/3СД1

Соседние коды: МКПВП-20/3СД2, МКПВП-20/3СД1Э, Гидроклапан МКПВП-20/3СД2Э. Можно посмотреть и: МКПВП-20/3Т1А, МКПВП-20/3СД1А, МКПВП-20/3СЕ1А. Полный список группы — Гидроклапаны МКПВП-20, шире — Гидроклапаны предохранительные МКПВП. Ошибка в одном знаке кода «Гидроклапан МКПВП-20/3СД1» даёт другую позицию.

Подбор и ограничения МКПВП-20/3СД1

Диапазон Ду 20: от 5 до 450 л/мин. Если важна повторяемость настройки, берут исполнение 2 с датчиком обратной связи. Позицию «Гидроклапан МКПВП-20/3СД1» проверяют по документу, а не по внешнему виду.
