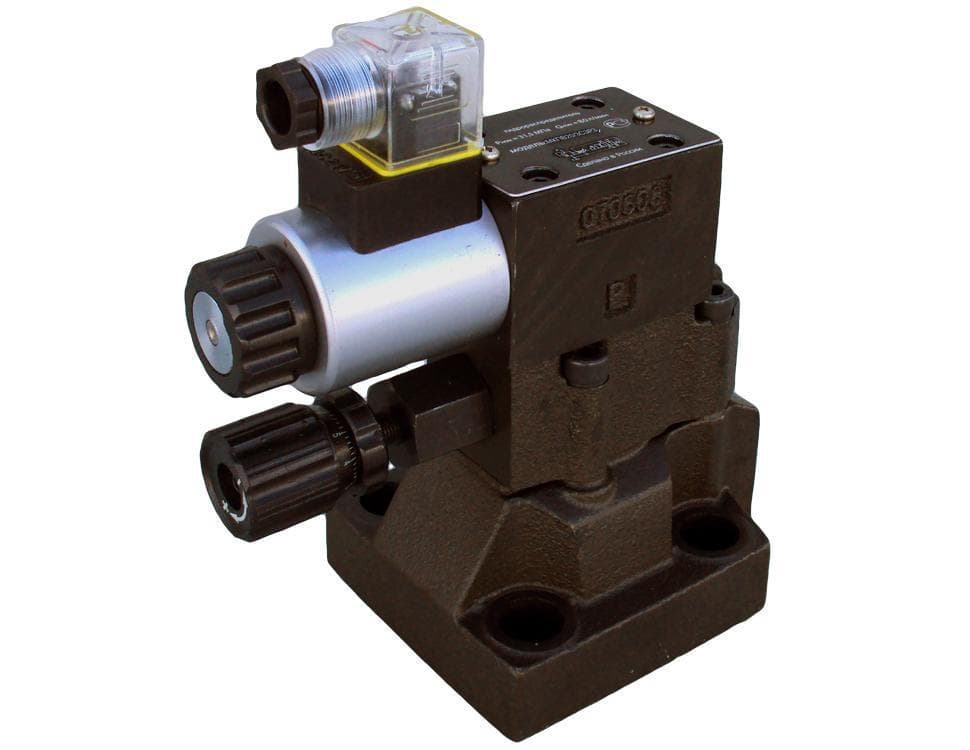

Гидроклапан МКПВП-20/3СД2А

Гидроклапан МКПВП-20/3СД2А — предохранительный гидроклапан с пропорциональным управлением, Ду 20, стыковой монтаж, номинальное давление на входе 32 МПа. Исполнение с датчиком обратной связи, с клапаном предельного давления (в названии А). Расход номинальный 160, максимальный 450 л/мин.

Как работает МКПВП-20/3СД2А

Датчик обратной связи снижает гистерезис до 1 % (без датчика — 4 %) и нелинейность до 2 % (без датчика — 7 %). Без тока управляющий клапан открыт, поэтому основной клапан сбрасывает поток на слив и держит минимальное давление. Когда на электромагнит подаётся сигнал, на якоре возникает усилие, пропорциональное току; оно передаётся на конический клапан и задаёт давление управления, а то — давление в подводимом потоке. Буква А добавляет предохранение: клапан предельного давления ограничивает давление в системе своей настройкой. Электронный блок управления бывает щитовым, с креплением на DIN-рейке и интегрированным; он преобразует входное напряжение в пропорциональный ток. В исполнении СД слив управления идёт по линии Y отдельно от основного слива (линия B); линии можно объединить, удалив пробку между ними. При заказе «Гидроклапан МКПВП-20/3СД2А» называйте код целиком, вместе с последними знаками.

Характеристики: Гидроклапан МКПВП-20/3СД2А

Код МКПВП-20/3СД2А по частям

МКПВП — гидроклапан предохранительный с пропорциональным управлением; 20 — условный проход Ду 20 мм; /3 — номинальное давление на входе 32 МПа (320 кгс/см²). СД — стыковой монтаж по ГОСТ 26890, DIN 24340 Form D, слив управления через отдельную линию Y. Цифра 2: пропорциональный электромагнит с датчиком обратной связи. А — клапан предельного давления. Диапазон регулирования (0,4–4,0 / 1,0–12,5 / 1,5–25 / 2,0–35 МПа) и тип электронного блока в названии не показаны и указываются в заявке.

Арифметика подбора для МКПВП-20/3СД2А

Ещё один условный насос: 40 см³ при 1450 об/мин: 40 × 1450 ÷ 1000 = 58 л/мин — примерно 36,2 % от номинальных 160 л/мин (58 ÷ 160 × 100). Рабочая полоса расхода от 5 до 450 л/мин — 450 ÷ 5 ≈ 90 раз. При разгрузке клапан Ду 20 даёт не более 0,6 МПа (6 бар). Возьмём условный насос: 63 см³ × 1450 об/мин ÷ 1000 = 91,35 л/мин — примерно 57,1 % от номинальных 160 л/мин (91,35 ÷ 160 × 100). Габариты относительно базового исполнения 20/3СД1: H: 191 − 176 = 15 мм, B: 102 − 102 = 0 мм, L: 217 − 173 = 44 мм. Любой вопрос по «Гидроклапан МКПВП-20/3СД2А» решается по паспорту или схеме.

Что заказать вместе с МКПВП-20/3СД2А

Плита под стыковую плоскость в позицию не входит. Напряжение электромагнита — 12 или 24 В. Для работы нужен электронный блок: щитовой, на DIN-рейке или интегрированный; в названии клапана его нет. Назовите диапазон регулирования: 0,4–4,0, 1,0–12,5, 1,5–25 или 2,0–35 МПа. Данные по «Гидроклапан МКПВП-20/3СД2А» берутся из листа изготовителя и карточки.

Аналоги и замена МКПВП-20/3СД2А

Для сравнения откройте: МКПВП-20/3СД1А, Гидроклапан МКПВП-20/3СД2Э, МКПВП-20/3СД1Э. Другие позиции этого ряда: МКПВП-20/3СЕ2, МКПВП-20/3СЕ1А, МКПВП-20/3СЕ2А. Раздел группы — Гидроклапаны МКПВП-20; выше стоит общий раздел Гидроклапаны предохранительные МКПВП. Если в системе стоит «Гидроклапан МКПВП-20/3СД2А», проверьте шильдик ещё раз.

Чего не делать с МКПВП-20/3СД2А

Датчик обратной связи подтверждает ток и снижает гистерезис. Подключать катушку напрямую к источнику напряжения нельзя — нужен блок, задающий ток. Диапазон Ду 20: от 5 до 450 л/мин. Если вы подбираете «Гидроклапан МКПВП-20/3СД2А», начните с паспорта и шильдика.
