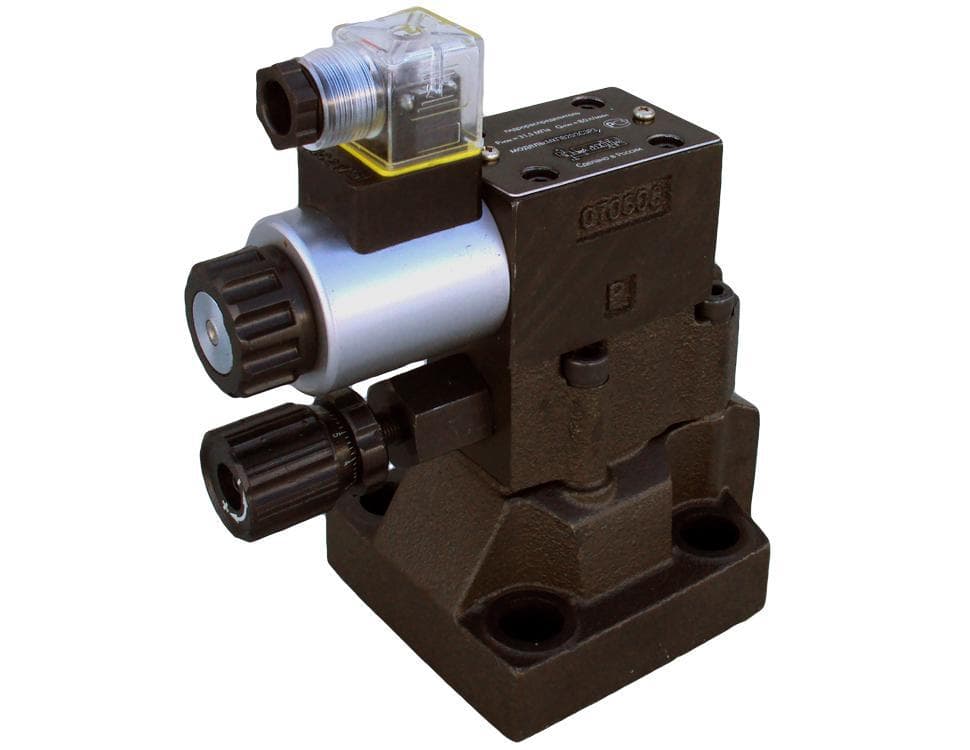

Гидроклапан МКПВП-20/3СЕ1

Гидроклапан МКПВП-20/3СЕ1 — предохранительный гидроклапан с пропорциональным управлением, Ду 20, стыковой монтаж, номинальное давление на входе 32 МПа. Исполнение без датчика обратной связи, без дополнительных функций. Расход номинальный 160, максимальный 450 л/мин.

Как работает МКПВП-20/3СЕ1

Если вывести линию X на слив, основной клапан разгрузит систему от давления. Слив управления объединён с основным; независимый отвод в бак указывается в обозначении буквой У и идёт через отверстие К 1/8, закрытое пробкой. Без датчика обратной связи гистерезис выше — до 4 %, нелинейность — до 7 %; взамен конструкция проще. Без тока управляющий клапан открыт, поэтому основной клапан сбрасывает поток на слив и держит минимальное давление. Ток задаёт электронный блок — щитовой, на DIN-рейке или интегрированный, установленный прямо на аппарате; ток растёт вместе с входным напряжением блока. Усилие на якоре пропорционально току в обмотке, передаётся на конический клапан и определяет давление управления, а через него — давление в системе.

Характеристики: Гидроклапан МКПВП-20/3СЕ1

Расшифровка обозначения МКПВП-20/3СЕ1

МКПВП — гидроклапан предохранительный с пропорциональным управлением; 20 — условный проход Ду 20 мм; /3 — номинальное давление на входе 32 МПа (320 кгс/см²). СЕ — стыковой монтаж с размерами стыковой плоскости по ГОСТ 26890, DIN 24340 Form E. Цифра 1: пропорциональный электромагнит без датчика обратной связи. Диапазон регулирования (0,4–4,0 / 1,0–12,5 / 1,5–25 / 2,0–35 МПа) и тип электронного блока в названии не показаны и указываются в заявке.

Арифметика подбора для МКПВП-20/3СЕ1

Условный пример по расходу: насос 25 см³ на 1450 об/мин (25 × 1450 ÷ 1000) = 36,25 л/мин — примерно 22,7 % от номинальных 160 л/мин (36,25 ÷ 160 × 100). Рабочая полоса расхода от 5 до 450 л/мин — 450 ÷ 5 ≈ 90 раз. Ещё один условный насос: 40 × 1500 ÷ 1000 = 60 л/мин (рабочий объём 40 см³, 1500 об/мин) — примерно 37,5 % от номинальных 160 л/мин (60 ÷ 160 × 100). При разгрузке клапан Ду 20 даёт не более 0,6 МПа (6 бар). Любой вопрос по «Гидроклапан МКПВП-20/3СЕ1» решается по паспорту или схеме.

Монтажные размеры МКПВП-20/3СЕ1

По габаритной таблице листа Гидроклапан МКПВП-20/3СЕ1 имеет высоту до 176 мм, ширину до 80 мм и длину до 173 мм. Размеры стыковой плоскости ISO 6264 (DIN 24340 Form E) для Ду 20: b = 70, l1 = 66,7, l2 = 23,8, l3 = 11,1, l4 = 55,6, D = M16 мм. Размеры H, B, L даны как максимальные — плиту и кабельный разъём закладывают с запасом. Сравнивая «Гидроклапан МКПВП-20/3СЕ1» с соседями, смотрите на последние знаки кода.

Что заказать вместе с МКПВП-20/3СЕ1

В заявке укажите один из четырёх диапазонов регулирования давления. Плита под стыковую плоскость в позицию не входит. Питание катушки: 12 В или 24 В. Позицию «Гидроклапан МКПВП-20/3СЕ1» проверяют по документу, а не по внешнему виду.

Ближайшие исполнения МКПВП-20/3СЕ1

Ближайшие позиции раздела: Гидроклапан МКПВП-20/3СЕ2, Гидроклапан МКПВП-20/3СЕ1Э, МКПВП-20/3СЕ2Э. Можно посмотреть и: МКПВП-20/3Т2, МКПВП-20/3СД1, МКПВП-20/3СД2Э. Остальные исполнения собраны в разделах Гидроклапаны МКПВП-20 и Гидроклапаны предохранительные МКПВП. Замену изделием другого изготовителя проверяют по размерам и характеристикам, а не по сходству названия.

Где МКПВП-20/3СЕ1 не подойдёт

Без электронного блока клапан не заработает: ток задаёт блок по входному напряжению. Если важна повторяемость настройки, берут исполнение 2 с датчиком обратной связи. Диапазон Ду 20: от 5 до 450 л/мин. Данные по «Гидроклапан МКПВП-20/3СЕ1» берутся из листа изготовителя и карточки.
