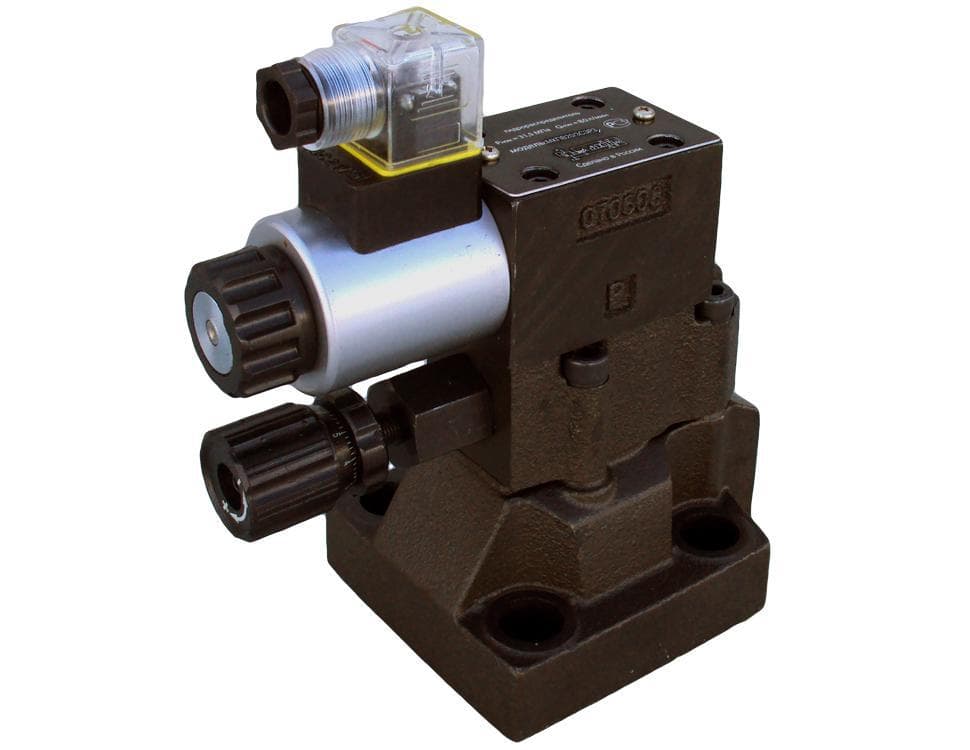

Гидроклапан МКПВП-20/3СД1А

Гидроклапан МКПВП-20/3СД1А регулирует давление пропорционально току электромагнита: Ду 20, давление на входе до 32 МПа, расход 160 л/мин номинальный и 450 л/мин максимальный. В названии закодировано: стыковой монтаж, электромагнит без датчика обратной связи, с клапаном предельного давления (в названии А).

Что происходит внутри МКПВП-20/3СД1А

СД поставляется с отдельным сливом управления через линию Y; объединить Y и B можно, убрав пробку. Электронный блок управления бывает щитовым, с креплением на DIN-рейке и интегрированным; он преобразует входное напряжение в пропорциональный ток. Без датчика обратной связи гистерезис выше — до 4 %, нелинейность — до 7 %; взамен конструкция проще. Когда на электромагнит подаётся сигнал, на якоре возникает усилие, пропорциональное току; оно передаётся на конический клапан и задаёт давление управления, а то — давление в подводимом потоке. При обесточенном электромагните управляющий клапан открыт, и основной клапан пропускает жидкость на слив, создавая в системе минимальное давление. Клапан предельного давления в исполнении А срабатывает, когда давление в надклапанной полости достигает его настройки, и не даёт давлению в системе превысить это значение.

Характеристики: Гидроклапан МКПВП-20/3СД1А

Расшифровка обозначения МКПВП-20/3СД1А

МКПВП — гидроклапан предохранительный с пропорциональным управлением; 20 — условный проход Ду 20 мм; /3 — номинальное давление на входе 32 МПа (320 кгс/см²). СД — стыковой монтаж по ГОСТ 26890, DIN 24340 Form D, слив управления через отдельную линию Y. Цифра 1: пропорциональный электромагнит без датчика обратной связи. А — клапан предельного давления. Диапазон регулирования (0,4–4,0 / 1,0–12,5 / 1,5–25 / 2,0–35 МПа) и тип электронного блока в названии не показаны и указываются в заявке.

Расход и ток: расчёт для МКПВП-20/3СД1А

Максимальное давление разгрузки для Ду 20 — 0,6 МПа, то есть 0,6 МПа = 6 бар на открытом клапане. Рабочая полоса расхода от 5 до 450 л/мин — 450 ÷ 5 ≈ 90 раз. Для сравнения — насос 16 см³ × 1450 об/мин ÷ 1000 = 23,2 л/мин, это 23,2 ÷ 160 × 100 ≈ 14,5 % номинального расхода. Условный пример по расходу: насос 63 см³ на 1500 об/мин (63 × 1500 ÷ 1000) = 94,5 л/мин, это 94,5 ÷ 160 × 100 ≈ 59,1 % номинального расхода. Разница с базовым 20/3СД1 по габаритам листа — H +10 мм, B +0 мм, L +0 мм. Пропорциональный электромагнит ПЭМ6-1 на 12 В потребляет 12 В × 1,5 А = 18 Вт, на 24 В — ток 0,85 А, до 20 Вт; катушка не нагревается выше 125 °C. Любой вопрос по «Гидроклапан МКПВП-20/3СД1А» решается по паспорту или схеме.

С чем заказывать МКПВП-20/3СД1А

Напряжение электромагнита — 12 или 24 В. Монтажная плита заказывается отдельно. Для работы нужен электронный блок: щитовой, на DIN-рейке или интегрированный; в названии клапана его нет. В заявке укажите один из четырёх диапазонов регулирования давления. Если вы подбираете «Гидроклапан МКПВП-20/3СД1А», начните с паспорта и шильдика.

Подбор замены для МКПВП-20/3СД1А

С этой позицией чаще всего сверяют: МКПВП-20/3СД2Э, Гидроклапан МКПВП-20/3СД2А, Гидроклапан МКПВП-20/3СД1Э. Другие позиции этого ряда: МКПВП-20/3СЕ2А, МКПВП-20/3Т2А, МКПВП-20/3СЕ2. Остальные исполнения собраны в разделах Гидроклапаны МКПВП-20 и Гидроклапаны предохранительные МКПВП. Замену изделием другого изготовителя проверяют по размерам и характеристикам, а не по сходству названия. Заменяя «Гидроклапан МКПВП-20/3СД1А», сверяйте весь код, а не начало.

Что учесть при выборе МКПВП-20/3СД1А

Если важна повторяемость настройки, берут исполнение 2 с датчиком обратной связи. Подключать катушку напрямую к источнику напряжения нельзя — нужен блок, задающий ток. Расход ниже 5 л/мин или выше 450 л/мин для Ду 20 в паспорт не входит. Для «Гидроклапан МКПВП-20/3СД1А» мы сверяем код с вашей схемой до отгрузки.
