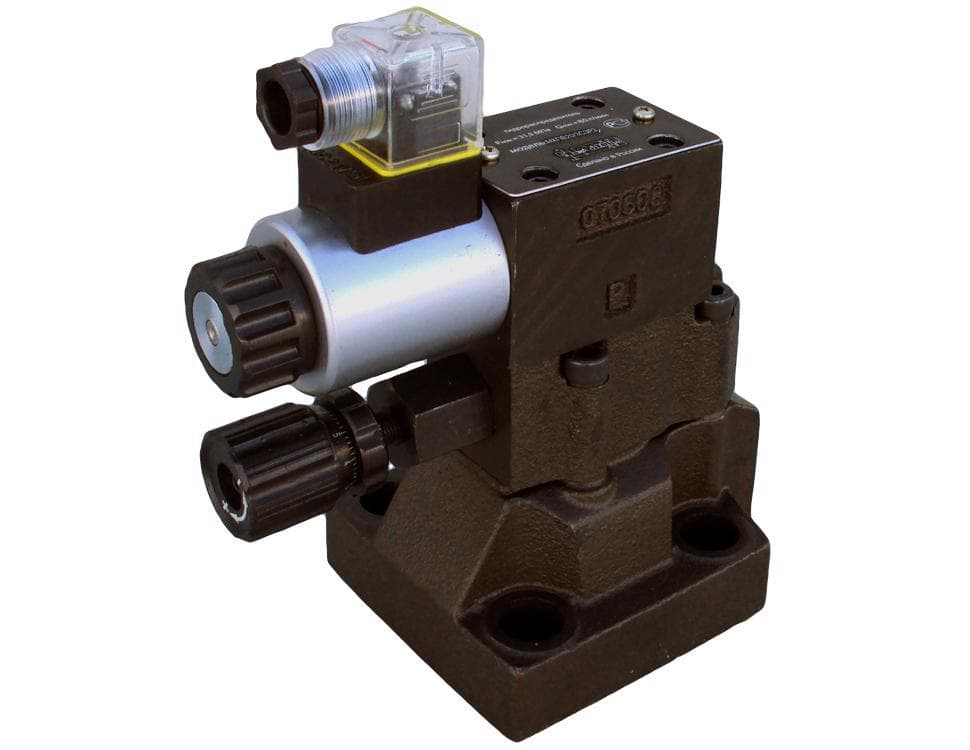

Гидроклапан МКПВП-20/3СЕ2

Позиция Гидроклапан МКПВП-20/3СЕ2 относится к семейству МКПВП: Ду 20, давление на входе до 32 МПа, до 450 л/мин; монтаж стыковой, электромагнит с датчиком обратной связи.

Принцип работы МКПВП-20/3СЕ2

Исполнение с датчиком обратной связи точнее: гистерезис не более 1 % против 4 % у исполнений без датчика. Без тока управляющий клапан открыт, поэтому основной клапан сбрасывает поток на слив и держит минимальное давление. При соединении надклапанной полости (линия X) со сливом клапан разгружает систему. Слив управления объединён с основным; независимый отвод в бак указывается в обозначении буквой У и идёт через отверстие К 1/8, закрытое пробкой. Электронный блок управления бывает щитовым, с креплением на DIN-рейке и интегрированным; он преобразует входное напряжение в пропорциональный ток. Когда на электромагнит подаётся сигнал, на якоре возникает усилие, пропорциональное току; оно передаётся на конический клапан и задаёт давление управления, а то — давление в подводимом потоке. Любой вопрос по «Гидроклапан МКПВП-20/3СЕ2» решается по паспорту или схеме.

Характеристики: Гидроклапан МКПВП-20/3СЕ2

Обозначение МКПВП-20/3СЕ2

МКПВП — гидроклапан предохранительный с пропорциональным управлением; 20 — условный проход Ду 20 мм; /3 — номинальное давление на входе 32 МПа (320 кгс/см²). СЕ — стыковой монтаж с размерами стыковой плоскости по ГОСТ 26890, DIN 24340 Form E. Цифра 2: пропорциональный электромагнит с датчиком обратной связи. Какой из четырёх диапазонов регулирования нужен и каким будет электронный блок, в названии не сказано — это уточняют при заказе.

Что даёт МКПВП-20/3СЕ2 по расходу и габаритам

Максимальное давление разгрузки для Ду 20 — 0,6 МПа, то есть 0,6 МПа = 6 бар на открытом клапане. Минимальный расход по листу — 5 л/мин, а максимальный — 450 л/мин: 450 ÷ 5 ≈ 90 раз между нижней и верхней границей. Условный пример по расходу: насос 16 см³ на 1450 об/мин (16 × 1450 ÷ 1000) = 23,2 л/мин; доля от номинального расхода 160 л/мин: 23,2 ÷ 160 × 100 ≈ 14,5 %. Ещё один условный насос: 100 × 1450 ÷ 1000 = 145 л/мин (рабочий объём 100 см³, 1450 об/мин) — примерно 90,6 % от номинальных 160 л/мин (145 ÷ 160 × 100). Электромагнит ПЭМ6-1 бывает на 12 и 24 В: 12 В × 1,5 А = 18 Вт или 24 В при 0,85 А (до 20 Вт); степень защиты IP54, продолжительность включения — 100 процентов. Габариты относительно базового исполнения 20/3СЕ1: H: 181 − 176 = 5 мм, B: 100 − 80 = 20 мм, L: 217 − 173 = 44 мм. Сравнивая «Гидроклапан МКПВП-20/3СЕ2» с соседями, смотрите на последние знаки кода.

С чем заказывать МКПВП-20/3СЕ2

В заявке укажите один из четырёх диапазонов регулирования давления. К клапану заказывают электронный блок управления — щитовой, с креплением на DIN-рейке или интегрированный. Монтажная плита заказывается отдельно. Питание катушки: 12 В или 24 В. Позицию «Гидроклапан МКПВП-20/3СЕ2» проверяют по документу, а не по внешнему виду.

Ближайшие исполнения МКПВП-20/3СЕ2

Соседние коды: Гидроклапан МКПВП-20/3СЕ1, МКПВП-20/3СЕ1Э, Гидроклапан МКПВП-20/3СЕ2Э. Ещё в группе: МКПВП-20/3Т1, МКПВП-20/3СД2А, МКПВП-20/3Т1Э. Раздел группы — Гидроклапаны МКПВП-20; выше стоит общий раздел Гидроклапаны предохранительные МКПВП. Замену изделием другого изготовителя проверяют по размерам и характеристикам, а не по сходству названия. Данные по «Гидроклапан МКПВП-20/3СЕ2» берутся из листа изготовителя и карточки.

Подбор и ограничения МКПВП-20/3СЕ2

Без электронного блока клапан не заработает: ток задаёт блок по входному напряжению. Датчик обратной связи подтверждает ток и снижает гистерезис. Диапазон Ду 20: от 5 до 450 л/мин. Если вы подбираете «Гидроклапан МКПВП-20/3СЕ2», начните с паспорта и шильдика.
