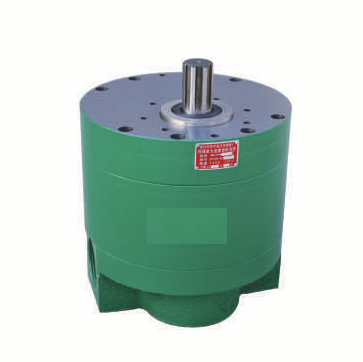

Шестеренный насос DCB-B900
- Тип
- малошумный шестерённый насос (косозубые шестерни)
- Рабочее давление
- 2,5 МПа
- Расход
- 900 л/мин
Шестеренный насос DCB-B900: малошумный круглый шестерённый насос DCB-B600…1000; подача 900 л/мин, давление 2,5 МПа, мощность привода 42 кВт. Круглые DCB-B600…1000 — малошумные насосы большой подачи с косозубыми шестернями; корпус из стали 40Cr, шестерни стальные, в крышках стальные или бронзовые упорные пластины.
Что за насос: DCB-B…
Давление ряда — 2,5 МПа при 1450 об/мин; для типоразмеров 600…1000 указано, что оно может достигать 3,5 МПа и выше. Разные позиции ряда DCB-B… отличаются расходом; остальные параметры в пределах серии близки, так что выбор идёт именно по подаче.
Характеристики: Шестеренный насос DCB-B900
| Параметр | Значение |
|---|---|
| Тип | малошумный шестерённый насос (косозубые шестерни) |
| Подача | 900 л/мин |
| Давление номинальное | 2,5 МПа |
| Частота вращения | 1450 об/мин |
| Объёмный КПД | ≥90 % |
| Общий КПД | ≥80 % |
| Вход/выход | Z2 1/2" / Z2 1/2" |
| Мощность привода | 42 кВт |
Расшифровка обозначения DCB-B900
Расшифруем шестеренный насос DCB-B900 по частям. DCB-B900: D — малошумный (косозубые шестерни), CB — шестерённый насос, B — номинальное давление 2,5 МПа, 900 — подача, л/мин.
Расчёт привода и расхода
Проверим шестеренный насос DCB-B900 арифметикой. Условный пример: насос работает на номинальных 25 бар. Гидравлическая мощность: 900 л/мин × 25 бар ÷ 600 = 37,5 кВт гидравлической мощности. При минимальном по таблице общем КПД на валу нужно: 37,5 кВт ÷ 0,8 = 46,88 кВт на валу при общем КПД 0,8. Привод в таблице серии (42 кВт) меньше этой оценки, значит реальный КПД выше нижней границы: 37,5 кВт ÷ 42 кВт = 0,89. Момент на валу для выбора муфты и двигателя: 9550 × 42 кВт ÷ 1450 об/мин = 276,6 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 900 л/мин × 960 ÷ 1450 = 595,9 л/мин; при 1500 об/мин: 900 л/мин × 1500 ÷ 1450 = 931 л/мин. За один оборот насос подаёт 620,7 см³. Если давление в контуре ниже, потребляемая мощность падает. При 10 бар: 900 л/мин × 10 бар ÷ (600 × 0,8) = 18,75 кВт.
Привод и присоединение
Чтобы запустить шестеренный насос DCB-B900, понадобится следующее. Мощность привода по таблице серии — 42 кВт при 1450 об/мин. Присоединительные резьбы: Z2 1/2" / Z2 1/2". Массу и габариты для этой позиции в таблицах не нашли: сообщим после запроса. Тип муфты и посадочные размеры согласуем по чертежу заказчика.
Чем заменить и с чем сравнить
Если типоразмер не подошёл, рядом по ряду стоят позиции: DCB-B700: 700 л/мин, то есть в 1,29 раза меньше, чем у DCB-B900 (900 ÷ 700 = 1,29). Мощность по таблице — 32 кВт (у DCB-B900 42 кВт). DCB-B800: 800 л/мин, другими словами в 1,12 раза меньше, чем у DCB-B900 (900 ÷ 800 = 1,12). Привод 37 кВт против 42 кВт у DCB-B900. DCB-B1000 — 1000 л/мин; относительно DCB-B900 подача больше в 1,11 раза (1000 ÷ 900 = 1,11). Мощность по таблице — 49 кВт (у DCB-B900 42 кВт). Полный список — в разделе Шестеренные насосы DCB-B600~1000 круглые.
Ограничения и подбор
Подбирая шестеренный насос DCB-B900, помните: Рабочую точку выше 2,5 МПа согласовывают по заявке: в таблице это сказано без условий. Перед входом в насос ставят сетчатый или грубый фильтр: твёрдые частицы убивают зазоры в первую очередь.
Пуск и эксплуатация
Вводя шестеренный насос DCB-B900 в работу, действуйте так. Перед пуском проверьте направление вращения по стрелке на корпусе, заполните линию всасывания жидкостью и сделайте пробный пуск без нагрузки. При росте шума или падении подачи сначала смотрят фильтр и уровень масла, и лишь затем разбирают насос.
