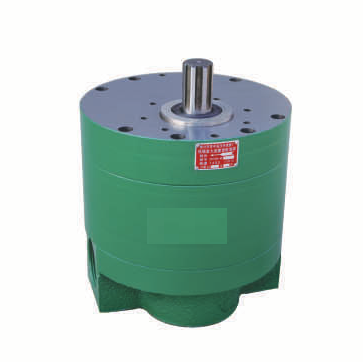

Шестеренный насос DCB-B700

Позиция Шестеренный насос DCB-B700 относится к ряду DCB-B…: малошумный круглый шестерённый насос DCB-B600…1000. Параметры позиции — подача 700 л/мин, давление 2,5 МПа, мощность привода 32 кВт. Круглые DCB-B600…1000 — малошумные насосы большой подачи с косозубыми шестернями; корпус из стали 40Cr, шестерни стальные, в крышках стальные или бронзовые упорные пластины.

Ряд DCB-B…: чем он отличается

Давление ряда — 2,5 МПа при 1450 об/мин; для типоразмеров 600…1000 указано, что оно может достигать 3,5 МПа и выше. Внутри ряда DCB-B… позиции различаются подачей, значит сначала сопоставляют нужный расход с подачей из таблицы и исключительно затем смотрят на присоединения и привод.

Характеристики: Шестеренный насос DCB-B700

Расшифровка обозначения DCB-B700

Разберём шестеренный насос DCB-B700 по частям. DCB-B700: D — малошумный (косозубые шестерни), CB — шестерённый насос, B — номинальное давление 2,5 МПа, 700 — подача, л/мин.

Проверка мощности привода арифметикой

Посчитаем шестеренный насос DCB-B700 по таблице серии. Условный пример: насос работает на номинальных 25 бар. Гидравлическая мощность: 700 л/мин × 25 бар ÷ 600 = 29,17 кВт гидравлической мощности. При минимальном по таблице общем КПД на валу нужно: 29,17 кВт ÷ 0,8 = 36,46 кВт на валу при общем КПД 0,8. Привод в таблице серии (32 кВт) меньше этой оценки, значит реальный КПД выше нижней границы: 29,17 кВт ÷ 32 кВт = 0,91. Момент на валу для выбора муфты и двигателя: 9550 × 32 кВт ÷ 1450 об/мин = 210,8 Н·м. Подача пропорциональна оборотам. При 960 об/мин: 700 л/мин × 960 ÷ 1450 = 463,4 л/мин; при 1500 об/мин: 700 л/мин × 1500 ÷ 1450 = 724,1 л/мин. За один оборот насос подаёт 482,8 см³. Если давление в контуре ниже, потребляемая мощность падает. При 10 бар: 700 л/мин × 10 бар ÷ (600 × 0,8) = 14,58 кВт.

Двигатель, обороты и резьбы

Для установки шестеренный насос DCB-B700 важны эти данные. Мощность привода по таблице серии — 32 кВт при 1450 об/мин. Присоединительные резьбы: Z2 1/2" / Z2 1/2". Массу и габариты для этой позиции в таблицах не нашли: сообщим после запроса. Муфту и кронштейн подбирают отдельно по валу двигателя.

Аналоги внутри ряда

Ближайшие позиции ряда для сравнения: У DCB-B800 показатель 800 л/мин: в 1,14 раза больше, чем у DCB-B700 (800 ÷ 700 = 1,14). Мощность по таблице — 37 кВт (у DCB-B700 32 кВт). У DCB-B900 показатель 900 л/мин: в 1,29 раза больше, чем у DCB-B700 (900 ÷ 700 = 1,29). Мощность по таблице — 42 кВт (у DCB-B700 32 кВт). DCB-B600: 600 л/мин, иначе говоря в 1,17 раза меньше, чем у DCB-B700 (700 ÷ 600 = 1,17). Мощность по таблице — 29 кВт (у DCB-B700 32 кВт). Полный список — в разделе Шестеренные насосы DCB-B600~1000 круглые.

Где насос не подходит

Прежде чем заказывать шестеренный насос DCB-B700, прочтите: Работа выше 2,5 МПа допускается таблицей без оговорок по режиму, в итоге условия уточняем по заявке. Перед входом в насос ставят сетчатый или грубый фильтр: твёрдые частицы убивают зазоры в первую очередь.

Установка и уход

Эксплуатируя шестеренный насос DCB-B700, следите за простыми вещами. Первый пуск делают без нагрузки: проверяют направление вращения, герметичность соединений и отсутствие подсоса воздуха на всасывании. Периодически проверяйте шум и температуру корпуса: рост того и другого сигнализирует об износе или подсосе воздуха.
