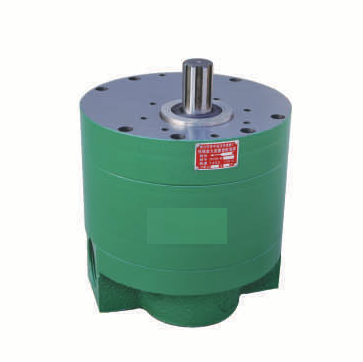

Шестеренный насос DCB-B800

Шестеренный насос DCB-B800 — малошумный шестерённый насос большой подачи серии DCB-B: подача 800 л/мин при 1450 об/мин, давление 2,5 МПа, мощность привода — 37 кВт. Косозубые шестерни делают работу тише, чем у прямозубых насосов того же класса. Объёмный КПД по таблице — ≥90 %, общий — ≥80 %.

Для чего нужна позиция и как она работает

Подача насоса такого типа примерно пропорциональна оборотам вала: вдвое больше оборотов — вдвое больше масла, пока всасывание успевает наполнять полости. Поэтому в таблицах подача всегда привязана к конкретной частоте вращения.

В круглом исполнении корпус цилиндрический, присоединения резьбовые. Для позиции «Шестеренный насос DCB-B800» по таблице: Z2 1/2" / Z2 1/2".

Косозубые шестерни сглаживают подачу и снижают шум; серия предназначена для большой подачи — от 160 до 1000 л/мин. Для позиции «Шестеренный насос DCB-B800» подача — 800 л/мин при 1450 об/мин.

Шестеренный насос DCB-B800: основные параметры

Расшифровка обозначения DCB-B800

Код DCB-B800 читается слева направо.

• D — косозубые шестерни, малошумный насос
• CB — шестерённый насос
• B — номинальное давление 2,5 МПа
• 800 — номинальная подача, л/мин

Источник данных позиции

Изготовитель конкретной партии на карточке не указан: цифры взяты из типовой таблицы параметров серии. Если данные на шильдике вашего насоса отличаются, верьте шильдику и пришлите его фото.

Считаем по данным позиции

Вал нагружается моментом 9550 × 37 кВт ÷ 1450 об/мин = 243,7 Н·м. Это номинал: пусковой момент выше, и муфту под него берут с запасом.

Что будет при другой частоте вращения, например 960 об/мин: 800 л/мин × 960 ÷ 1450 = 529,7 л/мин. Расчёт ориентировочный, допустимость таких оборотов уточняем до заказа.

Подача на оборот вала получается так: 800 л/мин × 1000 ÷ 1450 об/мин = 551,7 см³ за оборот. Цифра нетто — после утечек, поэтому по ней нельзя судить о геометрическом объёме, который в таблице серии не приведён.

Принадлежности к «Шестеренный насос DCB-B800»

К насосу нужны муфта и фланец привода: полумуфта и колокол электродвигателя подбираются по размеру фланца и посадочному диаметру вала. Эти детали есть в разделах Колокол электродвигателя и насоса и Полумуфта электродвигателя и насоса.

Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.

Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.

Соседние исполнения и замена

Ближайшие позиции раздела: Шестеренный насос DCB-B700, Шестеренный насос DCB-B600 и Шестеренный насос DCB-B900. Все исполнения собраны в разделе «Шестеренные насосы DCB-B600~1000 круглые».

Соседние типоразмеры и исполнения собраны в разделах Шестеренные насосы DCB-B160~500, Шестеренные насосы DCB-B160~500 FL овальные, Шестеренные насосы DCB-B600~1000 круглые и Шестеренные насосы DCB-B600~1000 FL.

Подбор и ограничения

Не делайте всасывающую линию длиннее и тоньше, чем в паспорте: воздух и кавитация на всасывании слышны как шум и приводят к износу и падению подачи. Герметичность соединений на этой стороне важнее, чем на нагнетании.

Не смешивайте масла разных классов и не используйте насос для жидкостей, не названных в паспорте. Для воды, топлива и агрессивных сред нужно отдельное подтверждение изготовителя.

Монтаж и обслуживание

Перед монтажом промойте рукава и бак: стружка и герметик из линии попадают прямо в насос. Вал выставляют соосно с двигателем, без осевых усилий и перекоса, а муфту не забивают молотком.

Регулярно проверяйте герметичность вала и соединений, температуру корпуса и состояние масла. Рост температуры при неизменной нагрузке — признак износа или засоренной линии.
