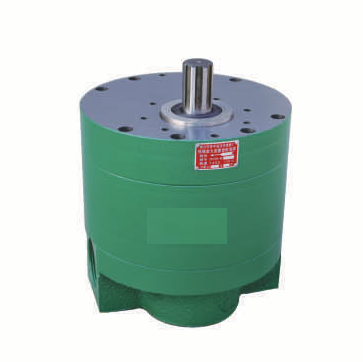

Шестеренный насос DCB-B1000

Шестеренный насос DCB-B1000 из серии DCB-B подаёт 1000 л/мин при 1450 об/мин; номинальное давление — 2,5 МПа, привод по таблице — 49 кВт. У насосов DCB-B косые зубья, поэтому они работают тише прямозубых. Объёмный КПД серии — не ниже 90 %, общий — не ниже 80 %.

Назначение и принцип работы «Шестеренный насос DCB-B1000»

Подача насоса такого типа примерно пропорциональна оборотам вала: вдвое больше оборотов — вдвое больше масла, пока всасывание успевает наполнять полости. Поэтому в таблицах подача всегда привязана к конкретной частоте вращения.

Косозубые шестерни сглаживают подачу и снижают шум; серия предназначена для большой подачи — от 160 до 1000 л/мин. Для позиции «Шестеренный насос DCB-B1000» подача — 1000 л/мин при 1450 об/мин.

У DCB-B600…1000 в круглом исполнении корпус отлит из стали 40Cr, шестерни стальные, а в крышках стоят стальные или бронзовые упорные пластины. Давление в овальных исполнениях может достигать 3,5 МПа и выше.

Шестеренный насос DCB-B1000: основные параметры

Как читается код DCB-B1000

По порядку: D — косозубые шестерни, малошумный насос; CB — шестерённый насос; B — номинальное давление 2,5 МПа; 1000 — номинальная подача, л/мин.

Откуда взяты цифры

Карточка не называет завод-изготовитель, поэтому все значения — из типовой таблицы серии. Сверяйте их с шильдиком вашего насоса: при расхождении ориентир — шильдик.

Расчёт и арифметика для «Шестеренный насос DCB-B1000»

Проверка по порту Z2 1/2" при диаметре 63,5 мм: 1000 л/мин ÷ 60 ÷ 1000 ÷ (3,14 × (0,0635 м)² ÷ 4) = 5,3 м/с. Для всасывающей линии это число нужно снижать — берут рукав крупнее порта.

Что будет при другой частоте вращения, например 960 об/мин: 1000 л/мин × 960 ÷ 1450 = 662,1 л/мин. Расчёт ориентировочный, допустимость таких оборотов уточняем до заказа.

Гидравлическая мощность на выходе при номинальном давлении: 1000 л/мин × 25 бар ÷ 600 = 41,67 кВт. Для привода таблица называет 49 кВт, значит полезная доля 41,67 ÷ 49 = 0,85; остаток — потери и запас на пики.

Принадлежности к «Шестеренный насос DCB-B1000»

Предохранительный клапан в линии нагнетания нужен любому объёмному насосу; готовые позиции есть в разделах Предохранительные клапаны LuEn и Предохранительные клапаны OLEOCON. Без него закрытая линия превращает насос в генератор разрушающего давления.

Если насос идёт в составе новой установки, пришлите схему: подберём типоразмер по подаче, приводу и давлению сразу вместе с рукавами и арматурой.

Старый насос лучше сфотографировать с шильдиком и посадочным фланцем: так мы подберём ответные детали без возвратов.

Соседние исполнения и замена

Рядом в линейке стоят Шестеренный насос DCB-B800 и Шестеренный насос DCB-B700. Все исполнения собраны в разделе «Шестеренные насосы DCB-B600~1000 круглые».

Если нужна меньшая подача, подойдут Шестеренные насосы низкого давления CB-B; для перекачки масла со встроенным предохранительным клапаном и давлением 0,28–1,45 МПа — Шестеренные насосы KCB.

Ограничения применения

Не запускайте насос всухую: без масла в рабочей полости детали рабочей пары изнашиваются за минуты, а уплотнение вала перегревается. Перед первым пуском залейте масло во всасывающую линию.

Не смешивайте масла разных классов и не используйте насос для жидкостей, не названных в паспорте. Для воды, топлива и агрессивных сред нужно отдельное подтверждение изготовителя.

Монтаж и обслуживание

Перед монтажом промойте рукава и бак: стружка и герметик из линии попадают прямо в насос. Вал выставляют соосно с двигателем, без осевых усилий и перекоса, а муфту не забивают молотком.

Заменяйте масло и фильтр по регламенту оборудования. Забитый фильтр на всасывании виден по росту шума и падению подачи, и его чистят до того, как насос начнёт работать на кавитации.

Что чаще всего спрашивают

Чем позиция «Шестеренный насос DCB-B1000» отличается от соседних типоразмеров?

Подачей и приводом: 1000 л/мин при 49 кВт. Присоединения и габариты растут со ступенью ряда, поэтому при замене сверяйте фланец и резьбы.

Что означает FL и D в обозначении?

D — косозубые шестерни, малошумный вариант; число в конце — подача в л/мин. Круглое исполнение имеет резьбовые присоединения.

Какой двигатель нужен для позиции «Шестеренный насос DCB-B1000»?

Таблица серии называет 49 кВт при 1450 об/мин и номинальном давлении 2,5 МПа. Двигатель подбирают с запасом по пусковому моменту: при вязком масле нагрузка выше.

Чтобы подобрать «Шестеренный насос DCB-B1000», сообщите обозначение с шильдика, частоту вращения вашего привода, нужное давление и фото посадочного фланца. Стоимость и срок поставки назовём после заявки; отгружаем по России и странам СНГ.
