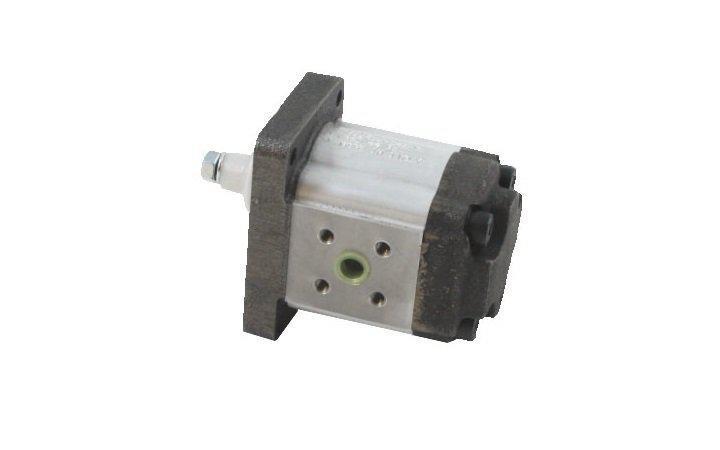

Насос шестеренный 030W0080B3D
- Тип
- Насосы
Насос шестеренный 030W0080B3D — шестерённый насос Ronzio в чугунном корпусе: по префиксу кода он относится к серии W3. Цифры типа в обозначении соответствуют ориентировочному объёму 78,7 см³/об. Код записан в старом формате и не совпадает с текущим ключом каталога, поэтому параметры ниже — ориентир по типоразмеру, а точные данные подтверждаем по шильдику или заявке.
Что известно о «Насос шестеренный 030W0080B3D»
В отличие от алюминиевых Z1–Z3 серии W2 и W3 выполнены в чугуне; в каталоге для них предусмотрено несколько типов фланцев (европейский, ISO, SAE, немецкий, итальянский).
Для реверсивных исполнений W2 и W3 каталог требует снизить давление на 15 %.
Технические характеристики: Насос шестеренный 030W0080B3D
| Параметр | Значение |
|---|---|
| Серия по префиксу кода | W3 — шестерённые насосы и моторы в чугуне |
| Ориентировочный рабочий объём | 78,7 см³/об |
| Тип по цифрам кода | 80 |
| Ориентировочное давление P1 | 170 бар |
| Что подтверждаем по шильдику | фланец, вал, порты, вращение |
| Ориентировочные частоты | 200–1800 об/мин |
| Изготовитель | Ronzio Oleodinamica (Италия) |
| Привязка к каталогу | по префиксу и цифрам типа; формат кода старый |
Значения — из таблицы типоразмера каталога W3 по цифрам кода; из-за старого формата обозначения привязка не абсолютная, поэтому перед заказом код сверяют по шильдику.
Расшифровка обозначения «Насос шестеренный 030W0080B3D»
- 030W00 — группа 3, чугунная серия W3 (старый формат)
- 55 / 80 — тип: 55 = 54.5 см³/об, 80 = 78.7 см³/об
- B3 — вероятно, фланец B-3 (SAE «B»)
- D — правое вращение
Ключ каталога W3: 03 0 W0 [M] F VV S F PP X R …. В вашем коде после 030W00 стоят цифры типа (55 или 80), затем B3 и D — они сопоставляются с фланцем B-3 и правым вращением по аналогии с каталогом.
Расчёт: подача, момент и мощность — Насос шестеренный 030W0080B3D
Если привязка верна, при 1450 об/мин и КПД 0,95 подача равна 78,7 × 0,95 × 1450 ÷ 1000 ≈ 108,4 л/мин; в диапазоне частот 200–1800 об/мин — от 15 до 134,6 л/мин.
Момент на валу при 100 бар — около 147,4 Н·м, при 170 бар — около 250,6 Н·м; мощность привода на 170 бар и 1450 об/мин — порядка 38,4 кВт (формулы каталога).
Для реверсивной работы берите давление не выше 144 бар; расчёт условный до подтверждения кода.
Что уточнить перед заказом
Фланец, вал, порты и вращение для кодов в старом формате каталогом напрямую не заданы. Нужны: тип фланца (E-0, I-4, C-5, D-2 и другие по серии), профиль вала (конус 1:8, цилиндр, шлиц), код портов и направление вращения.
Замену ищут по совпадению четырёх размеров: фланца, вала, портов и объёма. Совпал объём, а фланец другой — переходник не спасёт, нужен насос с тем же креплением.
Аналоги и замена
Рядом по разделу: насос 02ZCG31L435S и насос 03ZAG30 SPJT26; все чугунные и алюминиевые насосы — в разделе Насосы шестеренные RONZIO, бренд — Гидравлические элементы RONZIO.
Монтаж и пуск насоса
До запуска сверьте соосность и направление вращения, масло заливайте во всасывание; чистоту держите по классам NAS 1638, как указано в каталоге.
