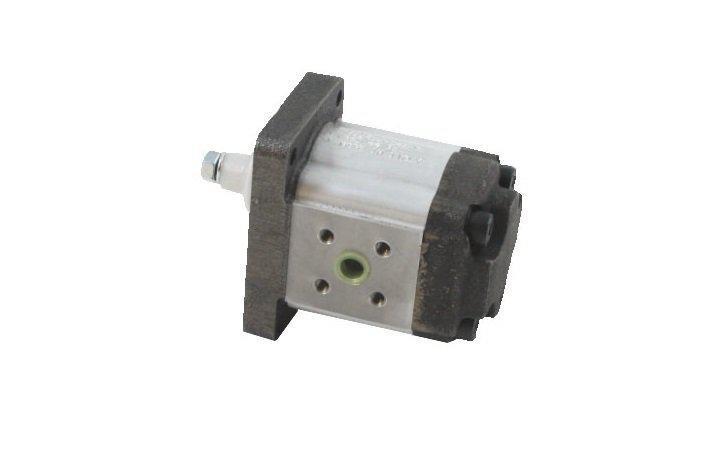

Насос шестеренный 02ZAG14C034D

Насос шестеренный 02ZAG14C034D — шестерённый насос Ronzio серии Z2 с рабочим объёмом 14,45 см³/об; длительное давление по каталогу — 300 бар, фланец A-0, вал C. При 1450 об/мин и объёмном КПД 0,95 он даёт около 19,9 л/мин, а на валу при 300 бар потребуется около 81,2 Н·м.

Что за изделие: Насос шестеренный 02ZAG14C034D

Шестерённый насос делает из вращения вала поток масла: пара шестерён переносит масло во впадинах между зубьями со стороны всасывания на сторону нагнетания. Серия описана в каталоге так: корпус из экструдированного алюминия, чугунные крышки, осевая компенсация зазоров, объёмный КПД 95–97 % в среднем, до 300 бар длительного давления, рабочие объёмы 4-6-8-11-14-17-20-25-31 см³/об.

Типичные места установки — гидростанции, питание цилиндров и вспомогательные контуры машин; в этом ряду «Насос шестеренный 02ZAG14C034D» занимает ступень 14,45 см³/об.

Технические характеристики: Насос шестеренный 02ZAG14C034D

Рабочий объём 14,45 см³/об — это объём масла, который насос переносит за один оборот вала; от него зависит подача при заданной частоте.

Для этого типоразмера каталог даёт одно значение длительного давления — 300 бар; прерывистое — 300 бар, пиковое — 360 бар.

Рабочий диапазон частот: от 400 об/мин до 2700 об/мин при длительном давлении; на холостом ходу — не более 3300 об/мин.

Обозначение «Насос шестеренный 02ZAG14C034D» по частям

• 02 — группа 2, серия Z2
• Z — насос (у моторов стоит ZM)
• A — буква фланца: A-0, европейский фланец из чугуна: центрирующий поясок Ø36.5 f7, четыре отверстия Ø9, межосевые 71.5×96 мм
• 14 — код рабочего объёма, 14,45 см³/об
• C — вал: конус 1:8 (Ø16.65, резьба M12×1.5, шпонка 3.15); максимальный момент 150 Н·м
• 34 — порты: G 1/2 на входе и G 1/2 на выходе
• D — вращение правое (по часовой стрелке)

Ключ каталога Ronzio читается слева направо: двузначный номер серии, буква Z (насос), буква фланца, G, код объёма, буква вала, цифра фланца, код портов и буква вращения.

После вращения в полном обозначении могут стоять опора, манжета и клапан: N — манжета вала NBR (стандарт), V — FKM, H — HNBR, R/RV/RH — манжеты на 5 бар, N2/V2 — двойная манжета, B/BN/BV — манжеты на 25 бар. В названии карточки этих элементов нет — значит, исполнение стандартное.

Расчёт: подача, момент и мощность — Насос шестеренный 02ZAG14C034D

Подача считается по формуле каталога Q = V·ηv·n ÷ 1000: 14,45 × 0,95 × 1450 ÷ 1000 ≈ 19,9 л/мин. При 1500 об/мин та же формула даёт порядка 20,6 л/мин. Это условный пример для частоты привода, близкой к сетевому двигателю.

Для 100 бар момент получается 27,1 Н·м, мощность — 4,1 кВт; для давления 300 бар — 81,2 Н·м и 12,4 кВт (формулы каталога: M = p·V ÷ (62,8·ηm), P = p·Q ÷ (600·ηt), ηm ≈ 0,85, ηt ≈ 0,8).

Проверка вала: допустимо 150 Н·м, на 300 бар требуется порядка 81,2 Н·м, то есть занято 54 % и остаётся около 69 Н·м.

Фланец, вал и порты насоса «Насос шестеренный 02ZAG14C034D»

Присоединение к двигателю или редуктору — фланец A-0: европейский фланец из чугуна: центрирующий поясок Ø36.5 f7, четыре отверстия Ø9, межосевые 71.5×96 мм.

На выходе вала — конус 1:8 (Ø16.65, резьба M12×1.5, шпонка 3.15) (код C), допустимый момент 150 Н·м; полумуфту и шпонку берите под этот профиль.

Код портов 34 означает: G 1/2 на входе и G 1/2 на выходе. Всасывающую линию лучше вести коротко и без лишних поворотов.

Направление вращения — D, то есть вращение правое (по часовой стрелке). Коды вращения в каталоге: D — правое, S — левое, Y — реверсивное с внутренним дренажом, R — реверсивное с внешним дренажом.

Как подобрать насос по расходу и давлению

Подбор идёт от нужной подачи и рабочего давления. Объём насоса считают так: V = Q × 1000 ÷ (0,95 × n). Для подачи 20 л/мин при 1450 об/мин это 14,5 см³/об, затем берут ближайший типоразмер ряда.

Подставим в обратную формулу: 20 л/мин на 14,45 см³/об — это примерно 1457 об/мин, а допустимый диапазон 400–2700 об/мин. Значит, такая подача для этого насоса достижима.

Диаметры линий берут по скорости масла: на всасывании 0,5–1,5 м/с, на напоре 6–10 м/с (рекомендации каталога Z2). При подаче 19,9 л/мин и скорости 1,5 м/с сечение всасывающей линии — 2,21 см², диаметр около 16,8 мм; на напоре при 6 м/с — 0,55 см² и около 8,4 мм.

Аналоги и замена

Соседние позиции: насос 02ZAG11C034D, насос 02ZAG20C035D и насос 02ZAG11C035AD+02ZAG06035PD; полный ряд — в разделе Насосы шестеренные RONZIO, общий перечень — Перечень поставляемой продукции Ronzio.

Если нужен тот же присоединительный профиль, но другая подача, смотрите соседние объёмы той же серии Z2: фланец и вал сохраняются, меняются объём и допустимые частоты.

Подбор и ограничения

Реверсивную работу и двунаправленные насосы и моторы Z1, Z2, Z3, W2 и W3 рассчитывают с запасом: давление снижают на 15 %, то есть для этой позиции 300 × 0,85 ≈ 255 бар.

Нельзя работать выше P1 дольше кратких пиков и вращать вал быстрее 3300 об/мин без нагрузки — подшипники скольжения и зазоры шестерён это не прощают.

Условия работы, указанные для Z2: минеральное масло DIN 51524, −10…80 °C, вязкость 20–120 мм²/с (пусковая до 700). Для Z1 и Z3 сверяем условия с каталогом серии.

Монтаж «Насос шестеренный 02ZAG14C034D»

Перед пуском проверьте направление вращения: при неверном направлении насос не подаёт масло, а манжета вала может быть повреждена давлением. Заполните корпус маслом и убедитесь, что вал вращается свободно.

Чистота масла важнее марки: для Z2 нужны классы 10, 9 и 8 по NAS 1638 при давлении до 140, 140–210 и выше 210 бар. При 300 бар берите класс 8 (ISO 4406 19/17/14).

Давление на всасывании по каталогу Z2 — 0,7–3 бар (абс.); перед затяжкой портов проверьте уплотнения и чистоту резьбы, а штуцеры затягивайте без перекоса.
